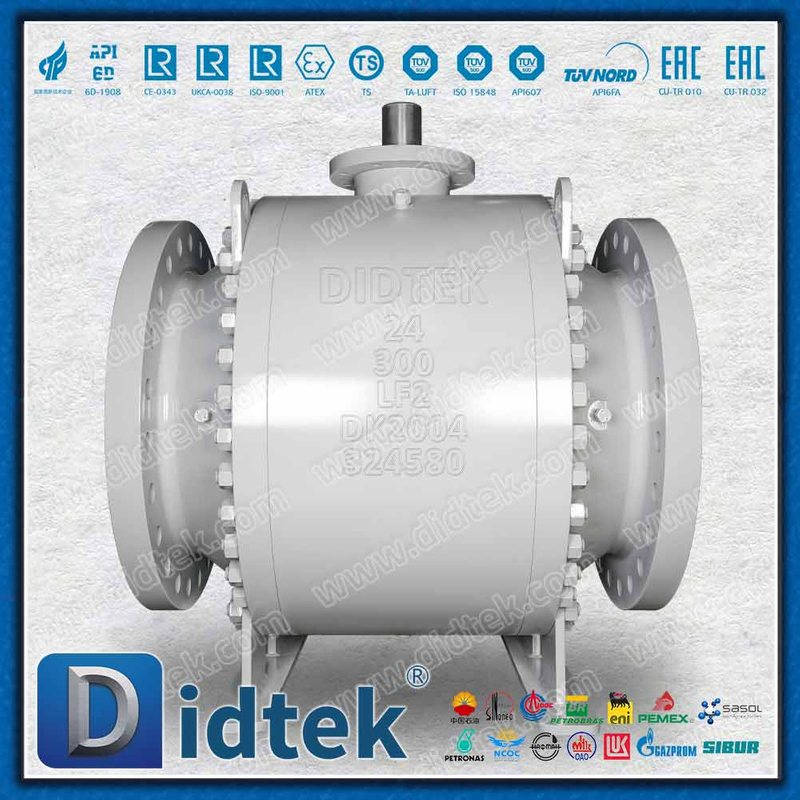

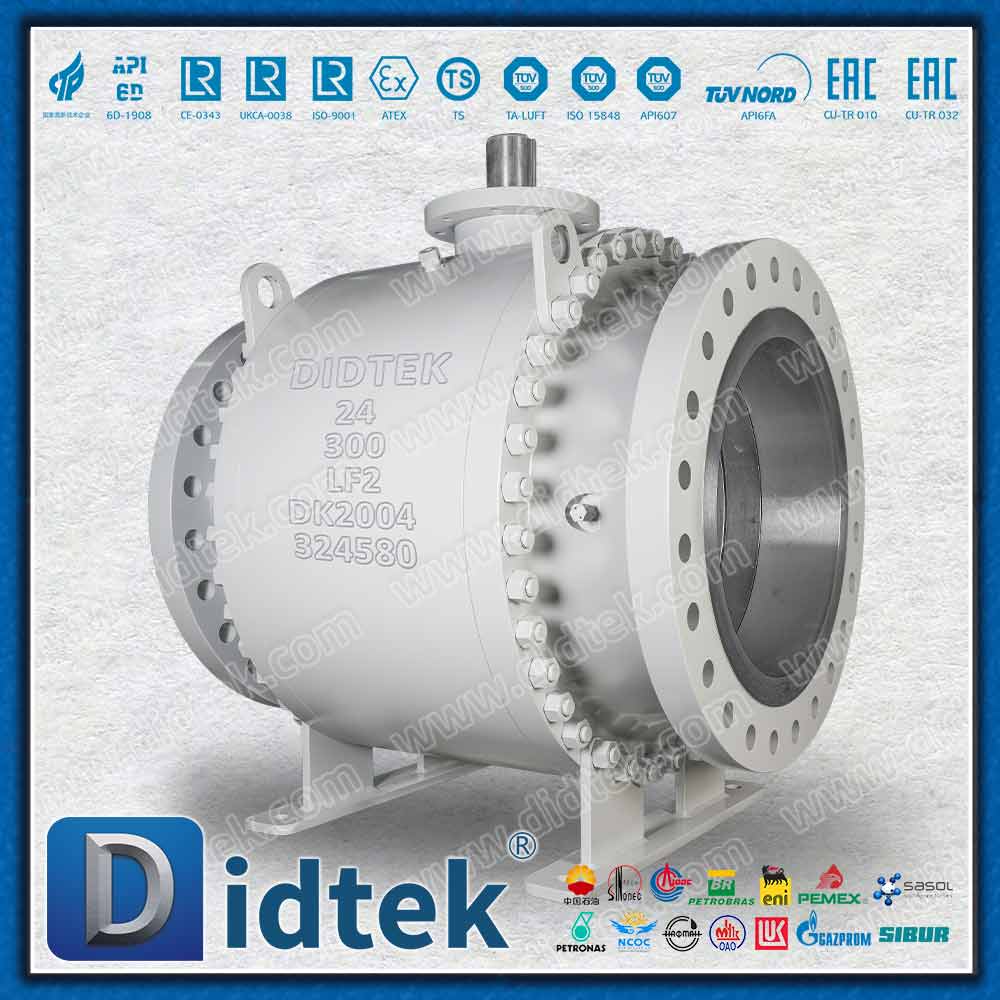

DPE * SPE DIB-1 DIB-2 صمام كروي مع هيكل لوحة الدعم

وصف المنتج

يمثل الصمام الكروي المثبت على مرتكز الدوران DIB-1 وDIB-2 مع هيكل لوحة الدعم تقدمًا حاسمًا في تكنولوجيا العزل عالية السلامة، والمتوافق تمامًا مع مواصفات API 6D. تم تصميمه خصيصًا للبيئات الصعبة التي تتطلب إيقافًا مطلقًا يمكن التحقق منه، ويوفر هذا الصمام عالي التحمل ثقة تشغيلية لا مثيل لها. من خلال دمج هيكل لوحة دعم صلبة (غالبًا ما يشار إليها باسم لوحة مرتكز الدوران)، تقوم الآلية الداخلية بتثبيت الكرة الصلبة المصنوعة آليًا بشكل آمن. تمتص هذه البنية المتخصصة الضغط الشديد على خط الأنابيب وتمنع انحراف الكرة تحت قوة الدفع الهائلة، مما يضمن تشغيلًا سلسًا ومنخفض الاحتكاك مع إطالة عمر مواد الجلوس بشكل كبير.

آليات الختم المتقدمة: تكوينات SPE وDPE

يكمن جوهر موثوقية هذا الصمام في تكوين المقعد القابل للتخصيص، وذلك باستخدام تقنيات تأثير المكبس الفردي (SPE) وتأثير المكبس المزدوج (DPE). يتيح ذلك لفرق المشتريات والهندسة مطابقة الصمام بدقة مع فلسفات عزل خطوط الأنابيب المحددة. في تكوين DIB-1، يكون كلا المقعدين ثنائي الاتجاه (DPE)، مما يوفر حاجزًا مزدوجًا نهائيًا ضد تدفق السوائل من أي اتجاه. وبدلاً من ذلك، يستخدم تكوين DIB-2 مقعدًا واحدًا أحادي الاتجاه (SPE) ومقعدًا ثنائي الاتجاه (DPE). يسهل هذا الترتيب المحدد تخفيف ضغط التجويف تلقائيًا داخل خط الأنابيب مع الحفاظ على حاجز عزل مزدوج آمن، وهو أمر ضروري لحماية موظفي الصيانة أثناء العمليات النشطة.

تحسين المساحة وكفاءة التكلفة

تقليديًا، كان تحقيق العزل المزدوج وقدرات التسييل يتطلب تركيب صمامات متعددة في ترتيب متسلسل ضخم. يستبدل الصمام الكروي المتكامل DIB تلك الإعدادات المعقدة بوحدة واحدة مبسطة. يعمل هذا النهج الموحد على تقليل مساحة التثبيت المطلوبة والوزن الإجمالي للنظام بشكل كبير. علاوة على ذلك، من خلال تقليل عدد الوصلات ذات الحواف، فإنه يقلل بطبيعته من مسارات التسرب المحتملة، مما يقلل من نفقات الصيانة على المدى الطويل ويبسط البنية التحتية للأنابيب المحيطة.

بروتوكولات تخفيف الضغط والتفريغ الآمن

تعد إدارة ضغط التجويف الداخلي أمرًا بالغ الأهمية في التعامل مع السوائل المتطايرة. توفر الآليات المتميزة بين التكوينات حلول أمان مخصصة. يدير إعداد DIB-2 بطبيعته التمدد الحراري عن طريق تنفيس ضغط التجويف الزائد تلقائيًا بعد مقعد SPE. على العكس من ذلك، يتطلب تكوين DIB-1، بمقاعد DPE المزدوجة، صمامًا خارجيًا لتصريف الأمان لإدارة تراكم ضغط التجويف. يتيح هذا التمييز الواضح للمهندسين تصميم حواجز أمان دقيقة، وخاصة حول العقد الحساسة مثل محطات إطلاق الخنازير ومحطات الاستقبال حيث تحدث فروق الضغط المفاجئة.

معلمات المنتج

التصميم الأساسي والميزات الهندسية

• تصميم لوحة دعم صلبة: بدلاً من دعم مرتكز الدوران بالجسم فقط، تعمل الألواح شديدة التحمل على تثبيت الكرة والمحامل بقوة في مكانها. وهذا يمنع انحراف الكرة والتآكل غير المتساوي للمقعد في عمليات التجويف الكبير (24 بوصة) والضغط العالي (300 رطل).

• تكوينات DIB المرنة: قابلة للتكيف بسهولة مع متطلبات معالجة DIB-1 أو DIB-2 بناءً على فلسفات سلامة محددة لخطوط الأنابيب، مما يضمن التحكم الدقيق في السوائل.

• العزل المزدوج والتسييل (DIB): يوفر حاجز الأمان النهائي لموظفي الصيانة، مما يسمح بالعزل الإيجابي لخطوط الضغط العالي دون مقاطعة العمليات المجاورة.

• السلامة والحماية الهيكلية: تم توحيدها مع جهاز مضاد للكهرباء الساكنة لمنع توليد الشرر، وساق مقاوم للانفجار للسلامة المضغوطة، وآلية مقبض قفل لتأمين الصمام ضد التشغيل غير المصرح به أو العرضي في البيئات المتفجرة.

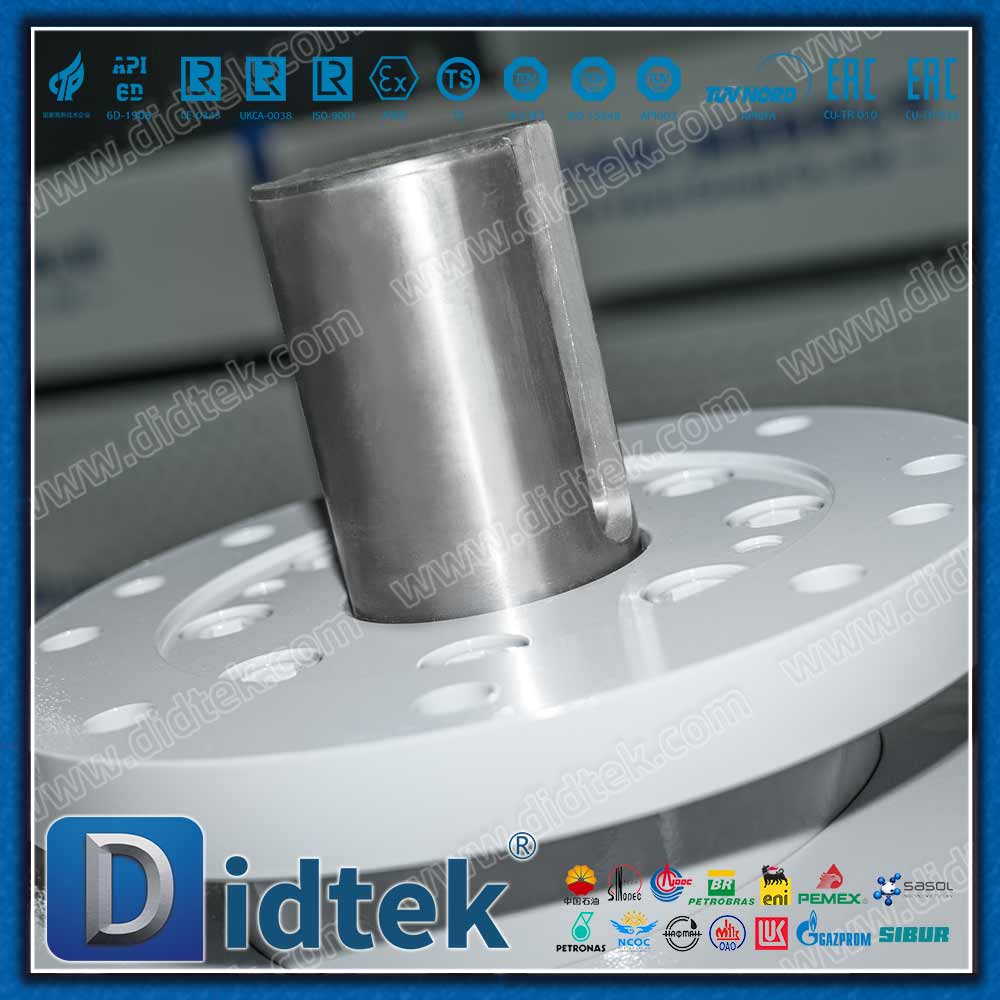

• كفاءة التشغيل والصيانة: يتيح الجمع بين التصميم منخفض عزم الدوران، وتشطيب الجذع المصقول للغاية، وشفة التثبيت القياسية ISO 5211 إمكانية التكامل بسهولة مع المحركات الآلية، مما يقلل بشكل كبير من الاحتكاك التشغيلي ونفقات الصيانة على المدى الطويل.

• موثوقية الحالة القصوى: تم تصميمها باستخدام كرة صلبة ونظام حشية مزدوج للجسم (يجمع بين ختم DEVLON الناعم والجرافيت)، مما يضمن عدم التسرب حتى في ظل هجمات التآكل الشديدة.

• حقن مانع التسرب في حالات الطوارئ وآمن ضد الحرائق: يتميز بنسخة احتياطية من مانع التسرب الثانوي ويجتاز اختبارات الحريق الصارمة API 607 ​​وAPI 6FA لضمان البقاء والاحتواء أثناء الأحداث الحرارية الكارثية.

حدود

المشتريات والضمان اللوجستي

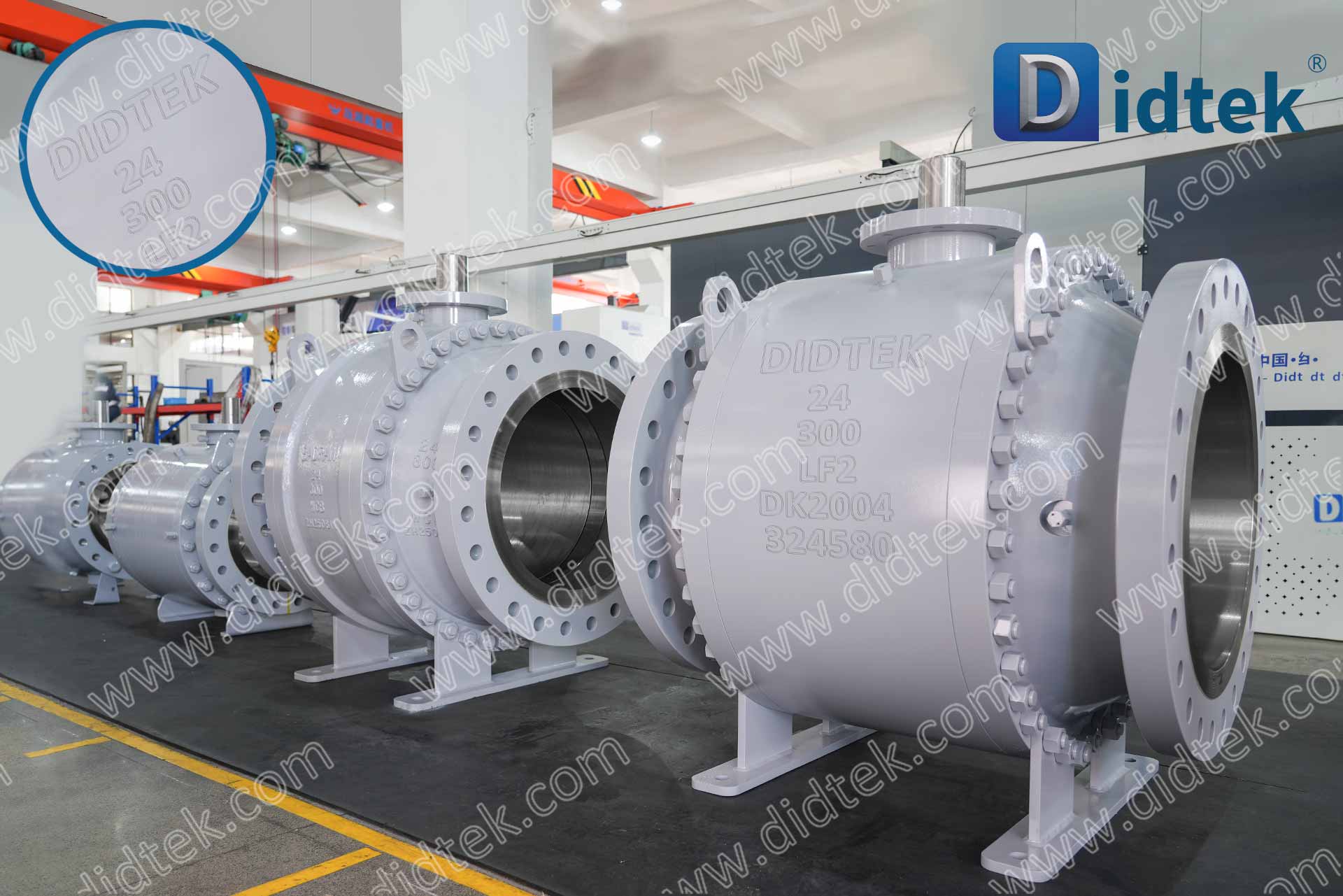

يتطلب تأمين مكونات البنية التحتية الحيوية وجود سلسلة توريد موثوقة وشفافة. يتم تصنيع الصمامات الكروية المرتكزة على شكل DIDTEK من الفولاذ الكربوني منخفض الحرارة، مما يضمن السلامة الهيكلية في البيئات المناخية الصعبة. تخضع كل وحدة لاختبار صارم للكمية بنسبة 100% قبل إرسالها، مما يضمن الأداء الجاهز. لمزيد من الحماية لاستثماراتك، يتم دعم هذه الصمامات بضمان شامل يمتد لمدة 18 شهرًا بعد الشحن أو 12 شهرًا بعد التثبيت. يتم تعبئتها بشكل آمن في أغلفة من الخشب الرقائقي المقوى، ويتم حماية التجميعات شديدة التحمل من أضرار النقل، وتصل إلى منشأتك في حالة ممتازة. بفضل فترات التسليم المرنة التي تتراوح من 15 إلى 60 يومًا وخيارات الدفع المتعددة، يتم تبسيط عملية الشراء بما يتوافق مع الجداول الزمنية للمشروعات العالمية.

طلب

يتم استخدام الصمامات الكروية DPE وSPE DIB-1 / DIB-2 المزودة بهيكل لوحة الدعم على نطاق واسع في البيئات الصناعية كثيرة المتطلبات نظرًا لخصائصها المادية الفائقة، وتصنيعها الدقيق، وقدرات العزل الآمنة من الفشل. إن بنائها القوي يجعلها الخيار المفضل لمشاريع البنية التحتية الحيوية حيث يكون التشغيل المستمر إلزاميًا.

انزلاقات قياس نقل الحضانة

في المعاملات المالية السائلة، الدقة المطلقة غير قابلة للتفاوض. توفر هذه الصمامات العزل التام للتسرب المطلوب لضمان القياس الدقيق للنفط والغاز. ومن خلال القضاء على تجاوز السوائل، فإنها تحمي سلامة عملية القياس، مما يضمن حساب كل قطرة بدقة أثناء عمليات نقل الحراسة.

مجمعات المنتج ومحطات الخنازير

تتطلب شبكات خطوط الأنابيب المعقدة التي تحمل وسائط متعددة وصولاً موثوقًا للتوجيه والصيانة. توفر صمامات مرتكز الدوران هذه عزلًا إيجابيًا للمشعبات، مما يمنع التلوث المتبادل بين تيارات المنتجات المختلفة. في محطات الخنازير، توفر آليات تخفيف الضغط المخصصة (DIB-1 خارجيًا أو DIB-2 داخليًا) حاجزًا آمنًا عند إطلاق أو استقبال خنازير التنظيف، مما يحمي المشغلين من ارتفاع الضغط المفاجئ ويضمن إمكانية إجراء الصيانة المتكررة بأمان.

عزل العمليات الحرجة

تتعامل وحدات التكرير والمعالجة الكيميائية في كثير من الأحيان مع السوائل السامة أو المتطايرة أو شديدة الضغط. تضمن العزلة المزدوجة وإمكانية النزيف لهذه الصمامات احتواء الوسائط الخطرة بأمان. يمكن لفرق الصيانة عزل أقسام معينة من المصنع بثقة للإصلاح أو الفحص، مع العلم أن تكوين المقعد المزدوج وهيكل لوحة الدعم القوي سيحافظ على ختم آمن ضد قوى خطوط الأنابيب الشديدة والسوائل المسببة للتآكل.
