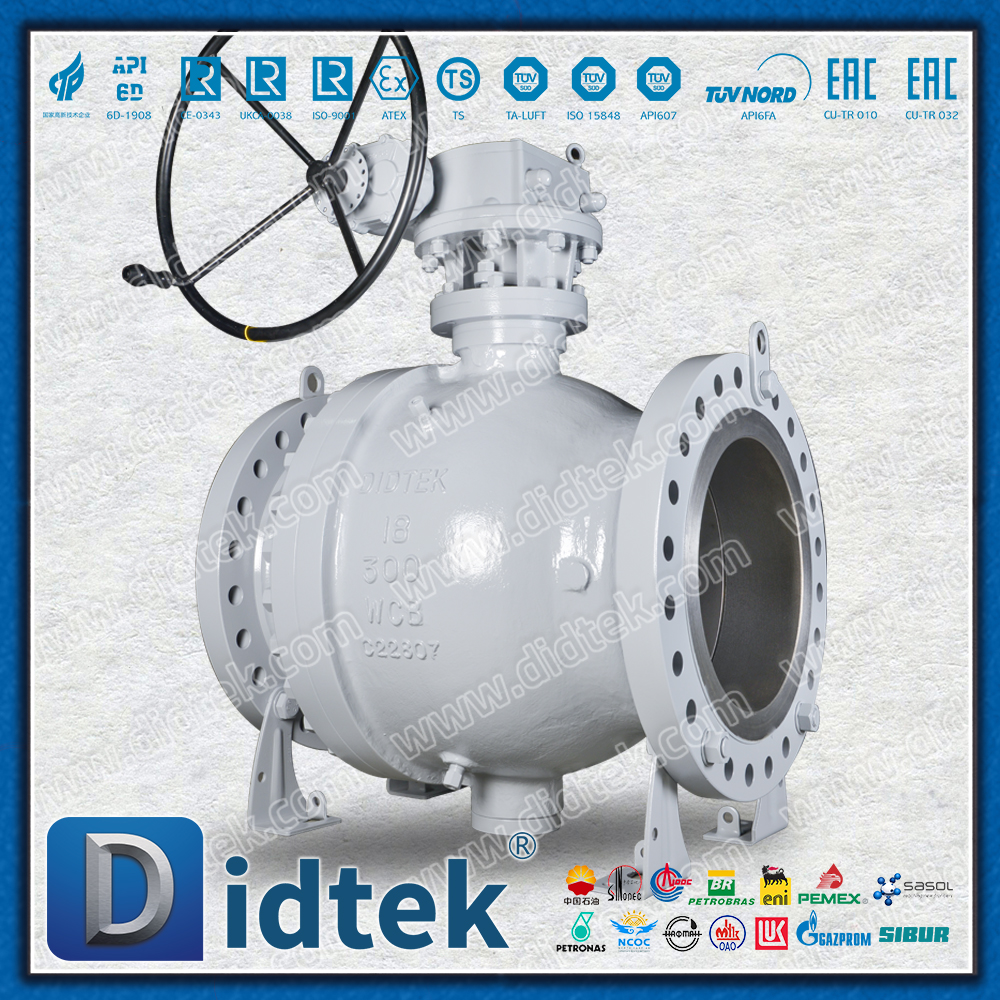

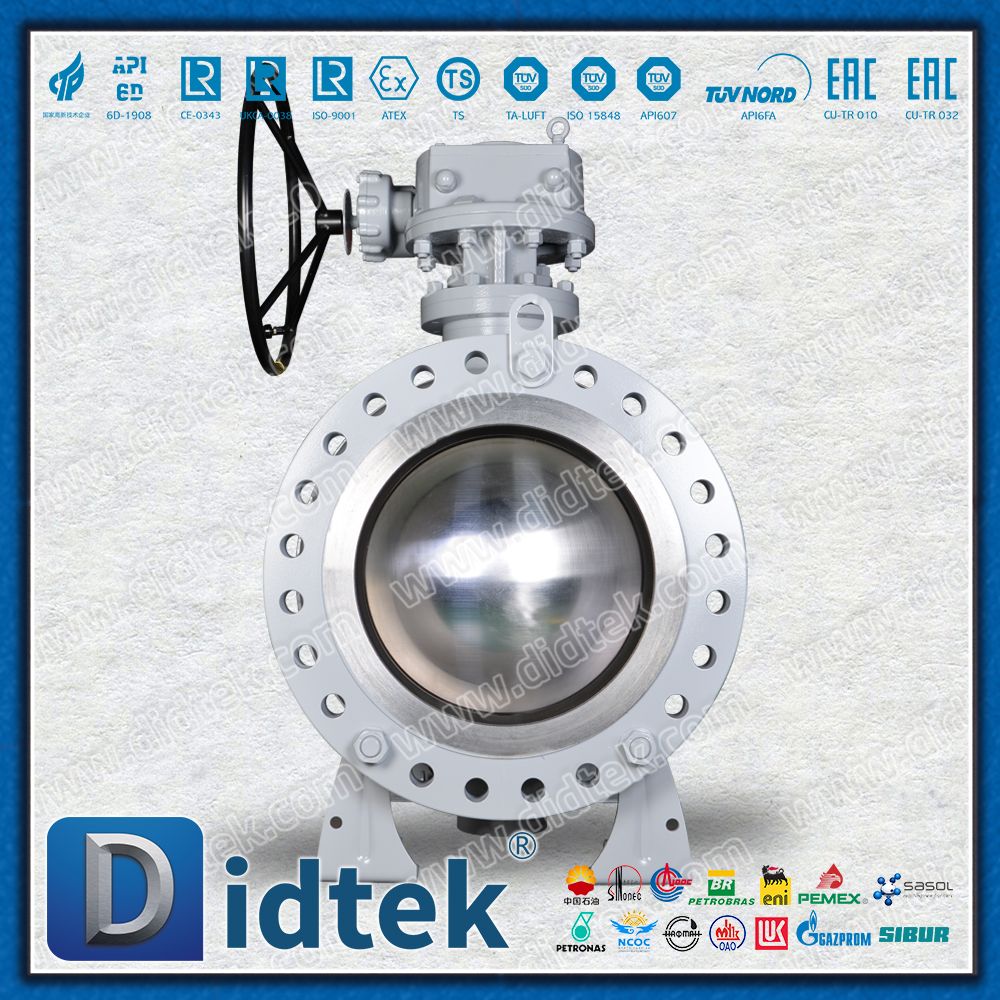

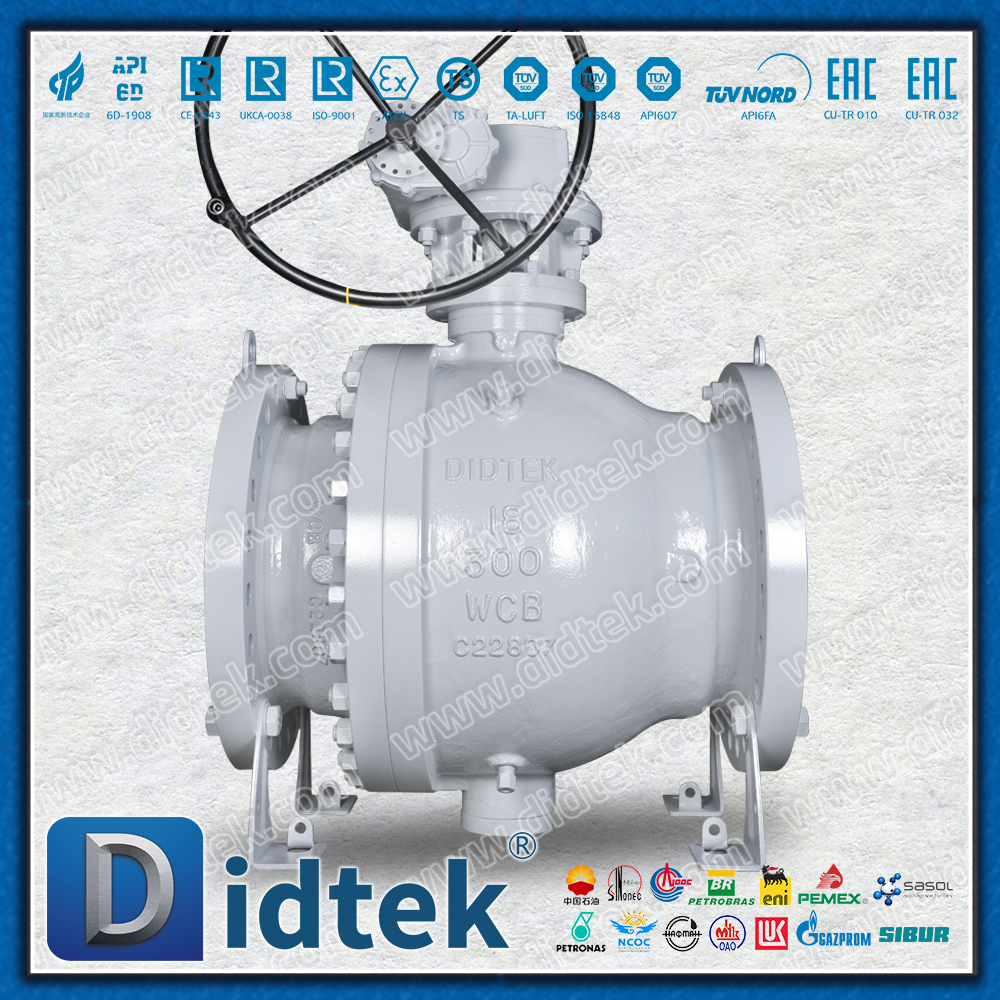

صمام كروي من الفولاذ المصبوب مقاس 18 بوصة مكون من قطعتين

تحديد موضع المنتج الأساسي

هذا المنتج عبارة عن صمام كروي خاص لخط أنابيب الضغط العالي ذو القطر الكبير. إنها تعتمد هيكلًا منقسمًا من قطعتين وتصميمًا كرويًا ثابتًا لعمود الأذن. بالاشتراك مع جسم الصمام الفولاذي المصبوب ASTM A216 WCB، تم تصميمه خصيصًا لظروف العمل ذات الضغط العالي والقطر الكبير مثل خطوط أنابيب نقل النفط والغاز الطبيعي والمياه لضمان التشغيل المستقر على المدى الطويل والختم الموثوق به في البيئات القاسية.

المواصفات الفنية التفصيلية

ميزات التصميم الأساسية

1. هيكل جسم الصمام المكون من قطعتين

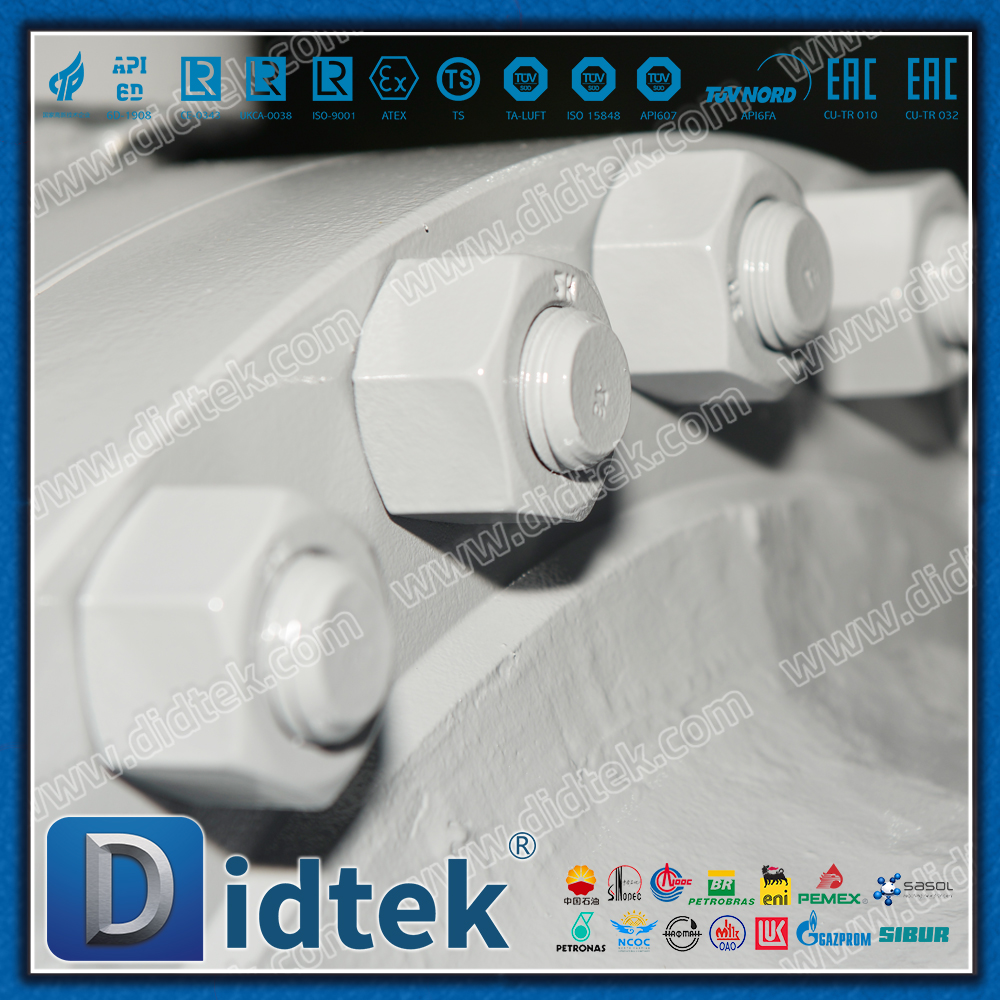

سهولة الصيانة: ينقسم الجزء الأوسط من جسم الصمام إلى نصفين، متصلين بمسامير عالية القوة، مما يسهل فحص واستبدال المكونات الداخلية (الكرات، مقاعد الصمام)

الاستقرار الهيكلي: بالمقارنة مع الهيكل المكون من ثلاث قطع، يتم تقليل مجموعة واحدة من حشوات الختم، مما يعزز الصلابة الشاملة وموثوقية الختم لجسم الصمام

الاقتصاد: مع ضمان قابلية الصيانة، فإن تكلفة التصنيع أقل من تكلفة الهيكل المكون من ثلاث قطع

2. تصميم كرة تثبيت عمود الأذن

تشغيل عزم دوران منخفض: يتم تثبيت الكرة من خلال أعمدة الأذن العلوية والسفلية، مما يمنع الدفع المباشر للضغط المتوسط ​​على الكرة. تم تقليل عزم التشغيل بشكل كبير، حيث يبلغ فقط 1/3 إلى 1/2 من عزم الصمام الكروي العائم

قابلية تطبيق الضغط العالي: مناسب بشكل خاص لظروف العمل ذات الضغط العالي من الفئة 600 وما فوق، ولا يتأثر أداء الختم بالتقلبات في ضغط خط الأنابيب

وظيفة الإغلاق والتخفيف المزدوجة: عندما يكون الصمام في حالة الإغلاق، يمكنه عزل التيار العلوي والسفلي في نفس الوقت وإطلاق الضغط بأمان داخل تجويف الصمام

3. مزايا المواد الفولاذية المصبوبة

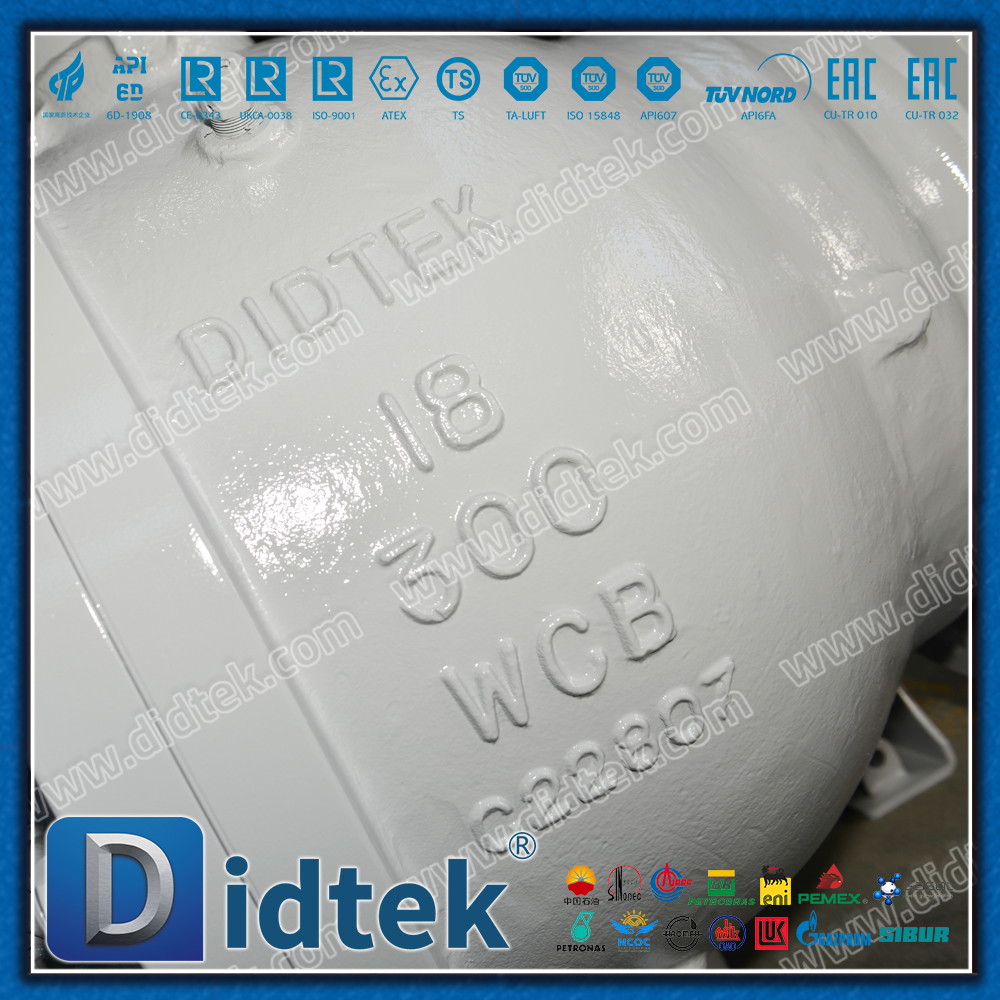

قوة عالية: يوفر الفولاذ المصبوب ASTM A216 WCB خصائص ميكانيكية ممتازة وقدرة تحمل الضغط

اقتصادية ومتينة: مناسبة للوسائط غير القابلة للتآكل مثل النفط والغاز الطبيعي والماء والبخار وما إلى ذلك، مع فعالية من حيث التكلفة المتميزة

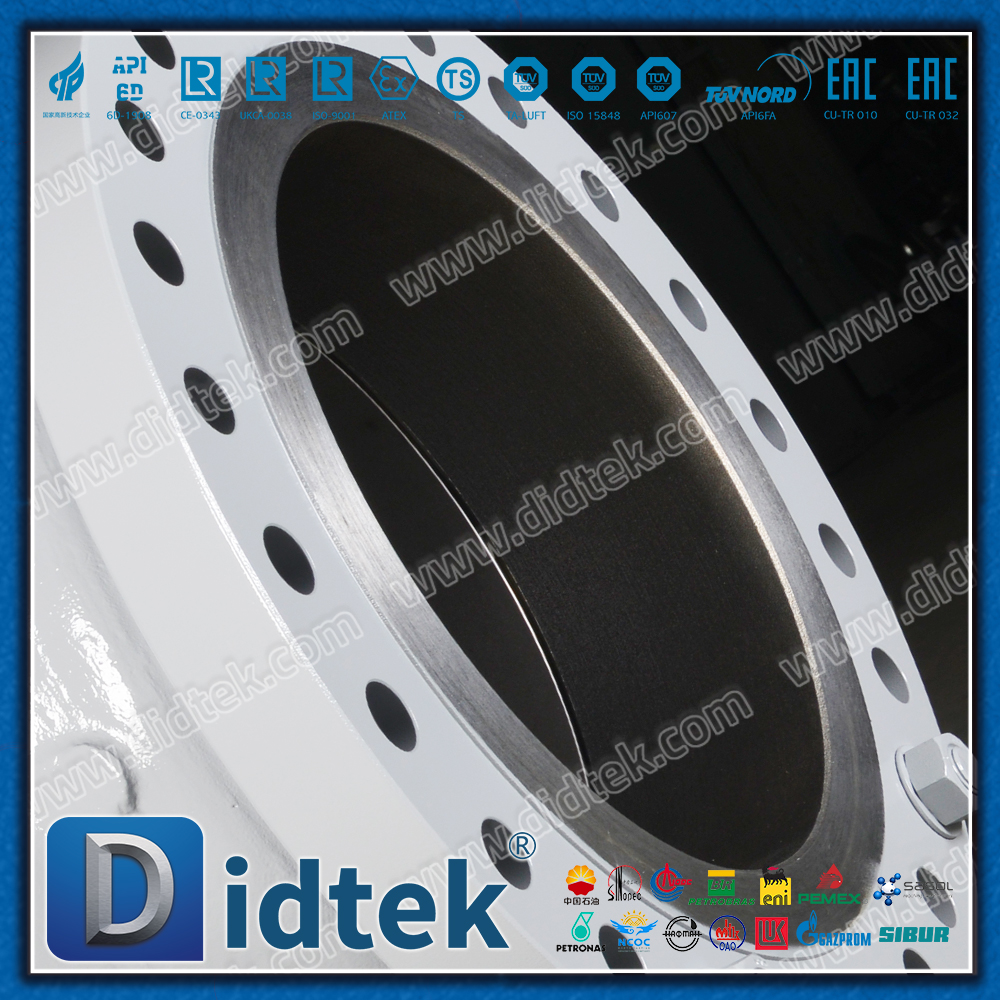

مرونة اللحام: يمكن تعديل منافذ جسم الصمام في الموقع عن طريق اللحام التناكبي حسب الحاجة

الأداء والمزايا

مجالات التطبيق النموذجية

النفط والغاز: صمامات إغلاق خطوط الأنابيب طويلة المدى، وصمامات المعالجة للمحطات والساحات

الغاز الحضري: صمامات التحكم في الخط الرئيسي، الصمامات الرئيسية في محطات البوابة

نظام إمداد المياه: صمامات التحكم لخطوط أنابيب نقل المياه الكبيرة، وصمامات الدخول والخروج لمحطات الضخ

الطاقة والطاقة: صمام التحكم الرئيسي لنظام مياه التبريد لمحطة الطاقة

خطوط الأنابيب الصناعية: التحكم في وسائط المعالجة المختلفة ذات القطر الكبير

اقتراحات التثبيت والصيانة

فحص ما قبل التثبيت: تأكد من أن مواصفات الصمام تتوافق مع خط الأنابيب وقم بإزالة أي حطام من خط الأنابيب

اتجاه التثبيت: ضع في اعتبارك أن اتجاه التدفق المتوسط ​​يتوافق مع الاتجاه المشار إليه للصمام

مساحة التشغيل: حجز مساحة كافية للمحركات والصيانة

صيانة دورية

شهريًا: التحقق من وجود تسربات والأداء التشغيلي

كل عام: إجراء اختبارات أداء الختم

يوصى بإجراء التفكيك والصيانة الشاملة كل ثلاث سنوات

ملخص

إن الصمام الكروي الثابت بعمود الأذن المصنوع من الفولاذ المصبوب مقاس 18 بوصة عبارة عن صمام صناعي عالي الأداء يدمج القطر الكبير وقدرة الضغط العالي والصيانة المريحة. يضمن التصميم الثابت لعمود الأذن تشغيل عزم دوران منخفض وعمر إغلاق طويل في ظل ظروف الضغط العالي، بينما يضمن الهيكل المكون من قطعتين قوة جسم الصمام مع توفير إمكانية صيانة ممتازة. إنها مناسبة للتحكم في خطوط الأنابيب ذات القطر الكبير في ظل ظروف العمل القاسية المختلفة وهي خيار مثالي لخطوط الأنابيب طويلة المسافة والأنظمة الصناعية الكبيرة.
