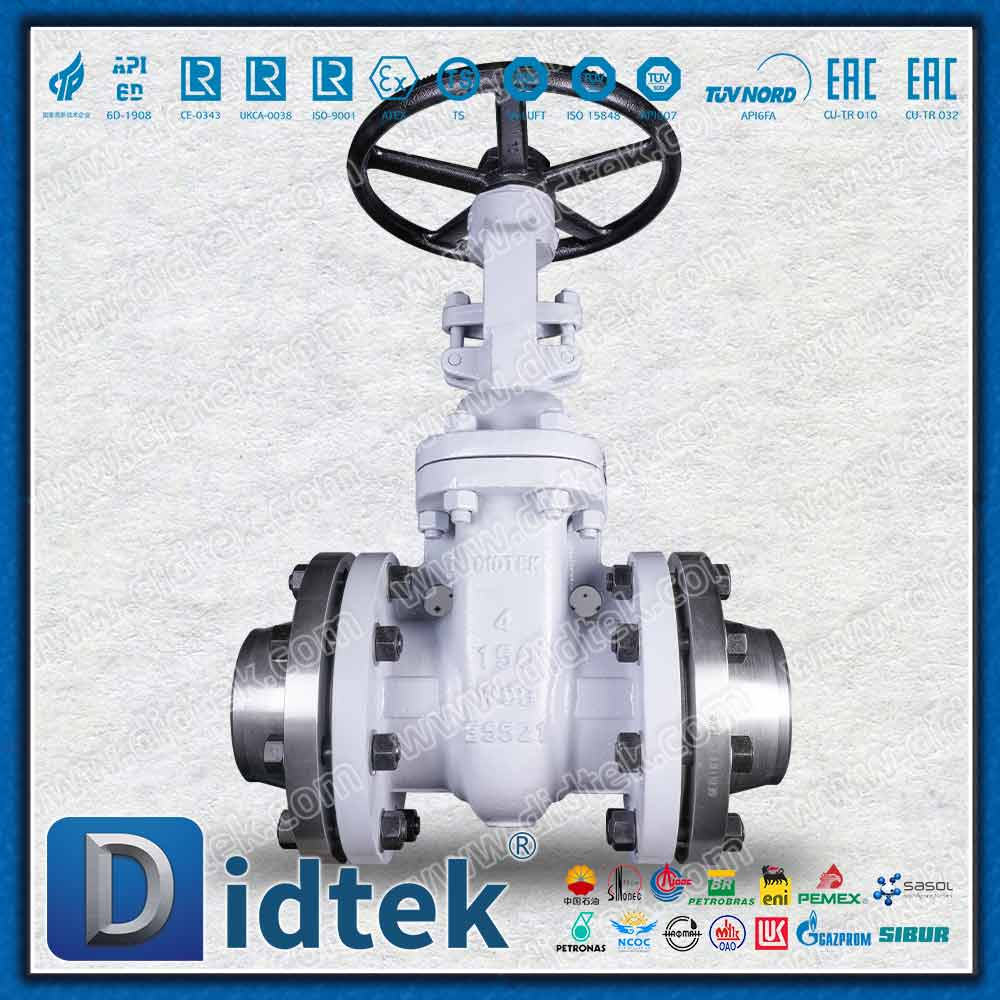

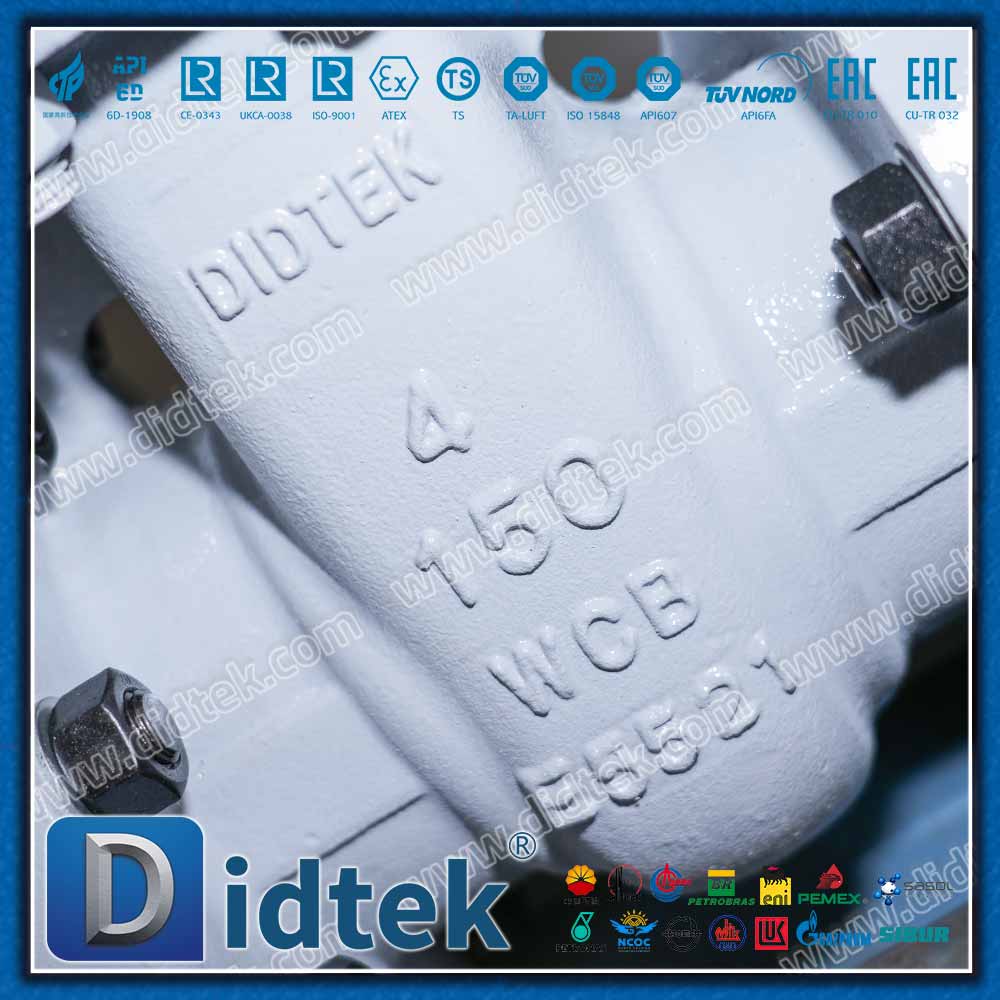

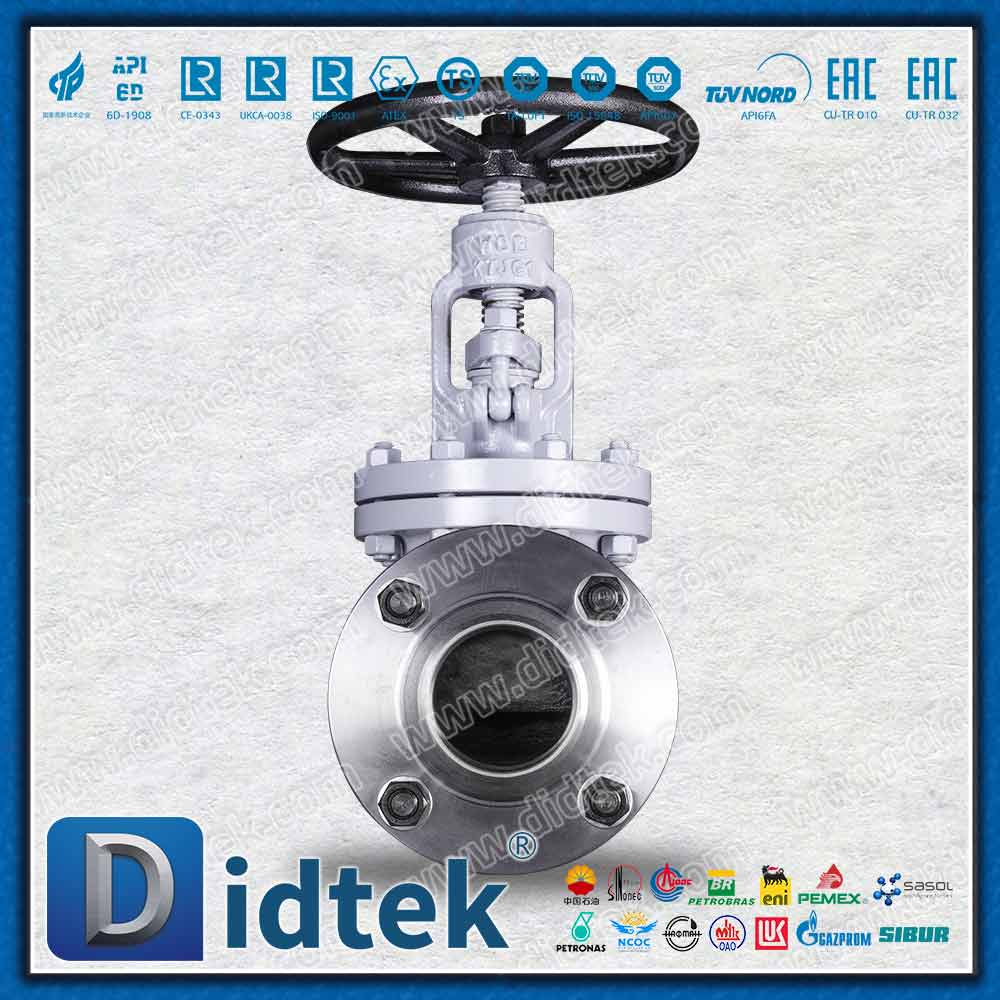

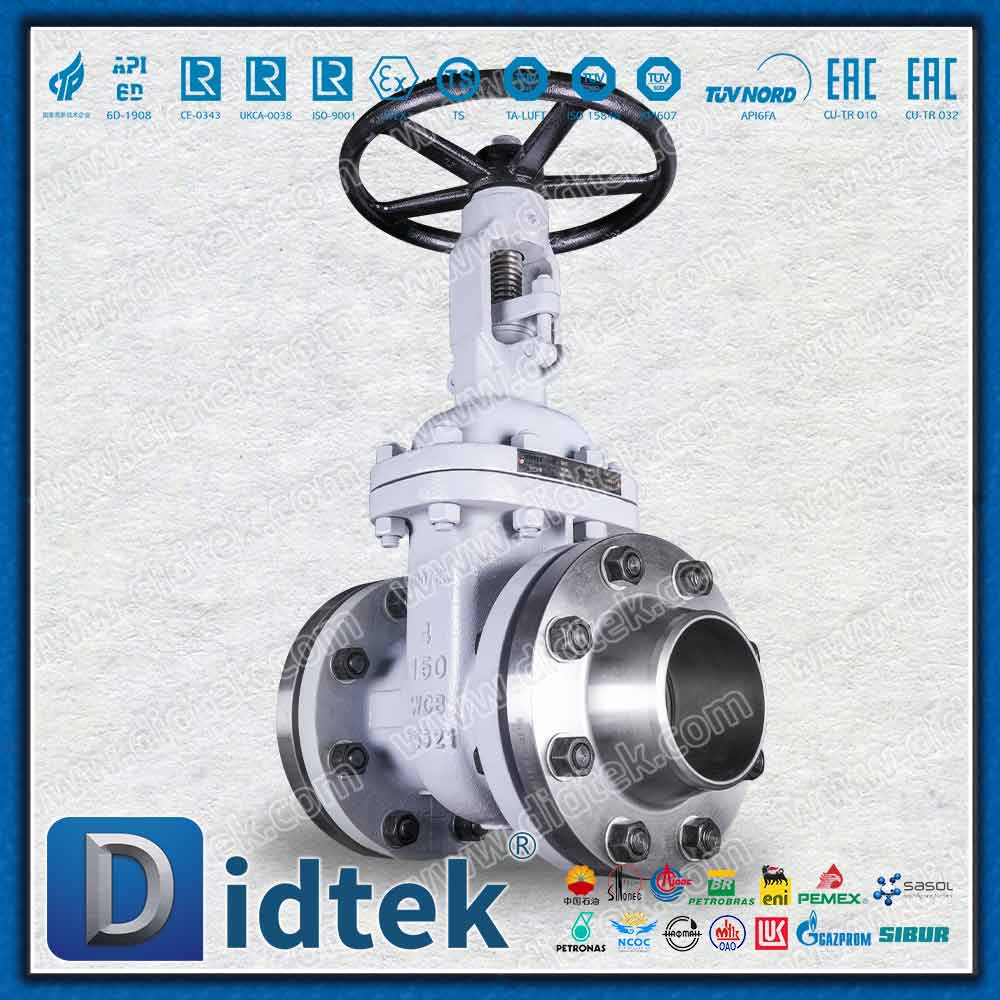

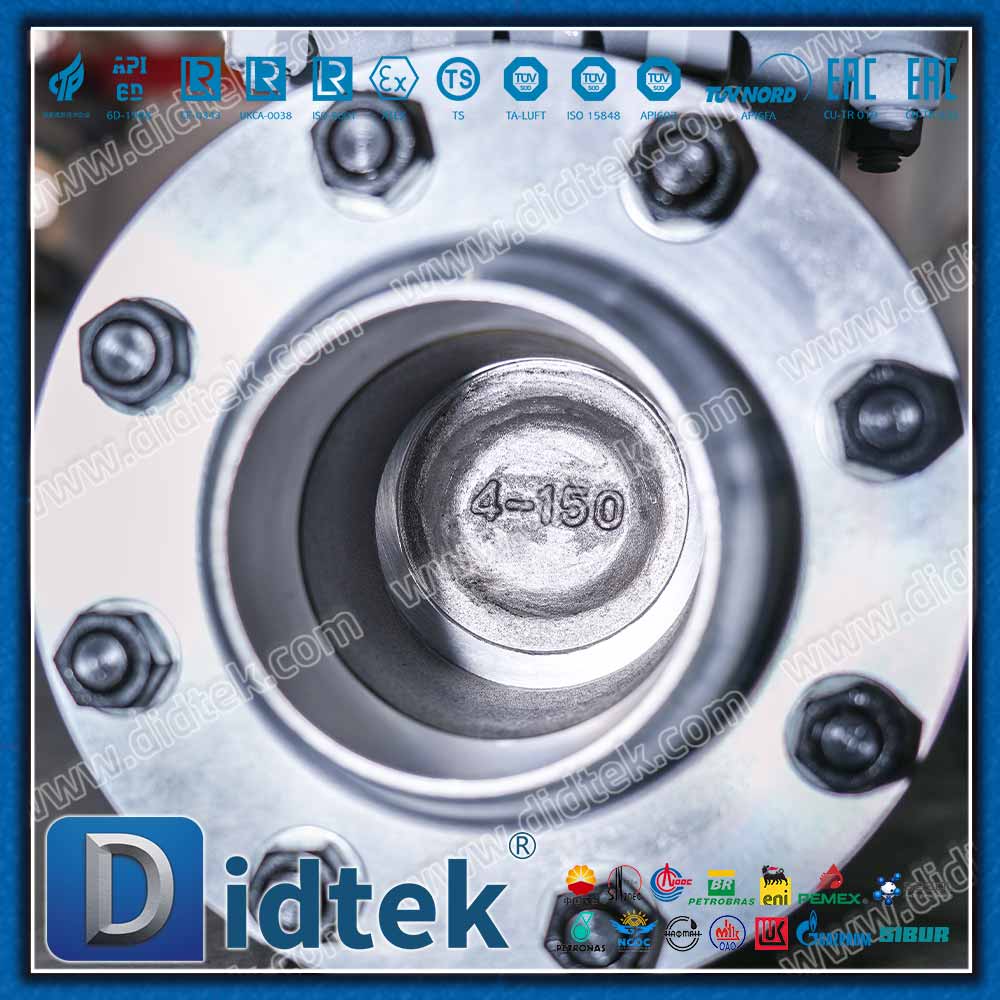

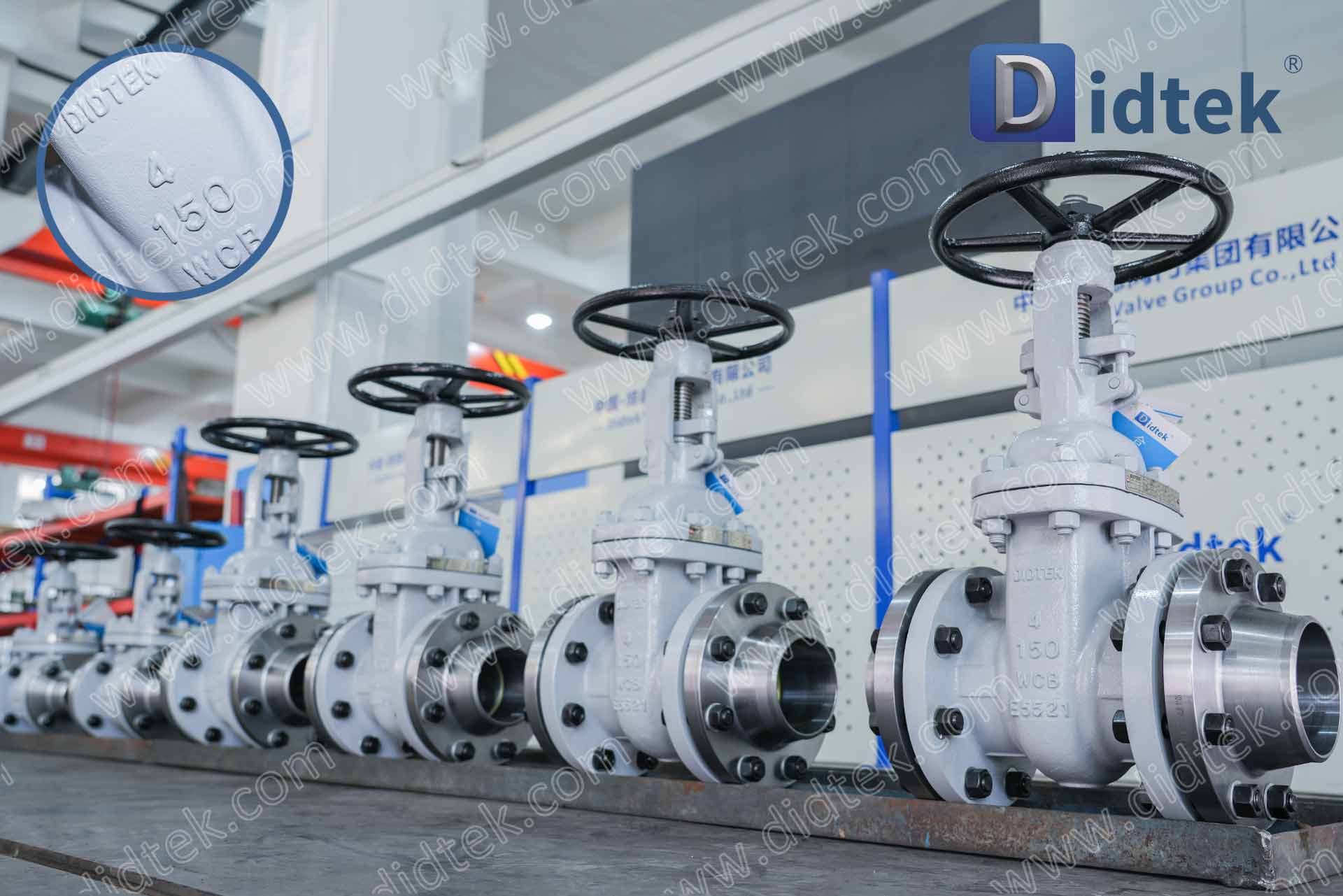

صمام البوابة API600 مع مسامير وحشية مطابقة ذات شفة مضادة

وصف التصميم

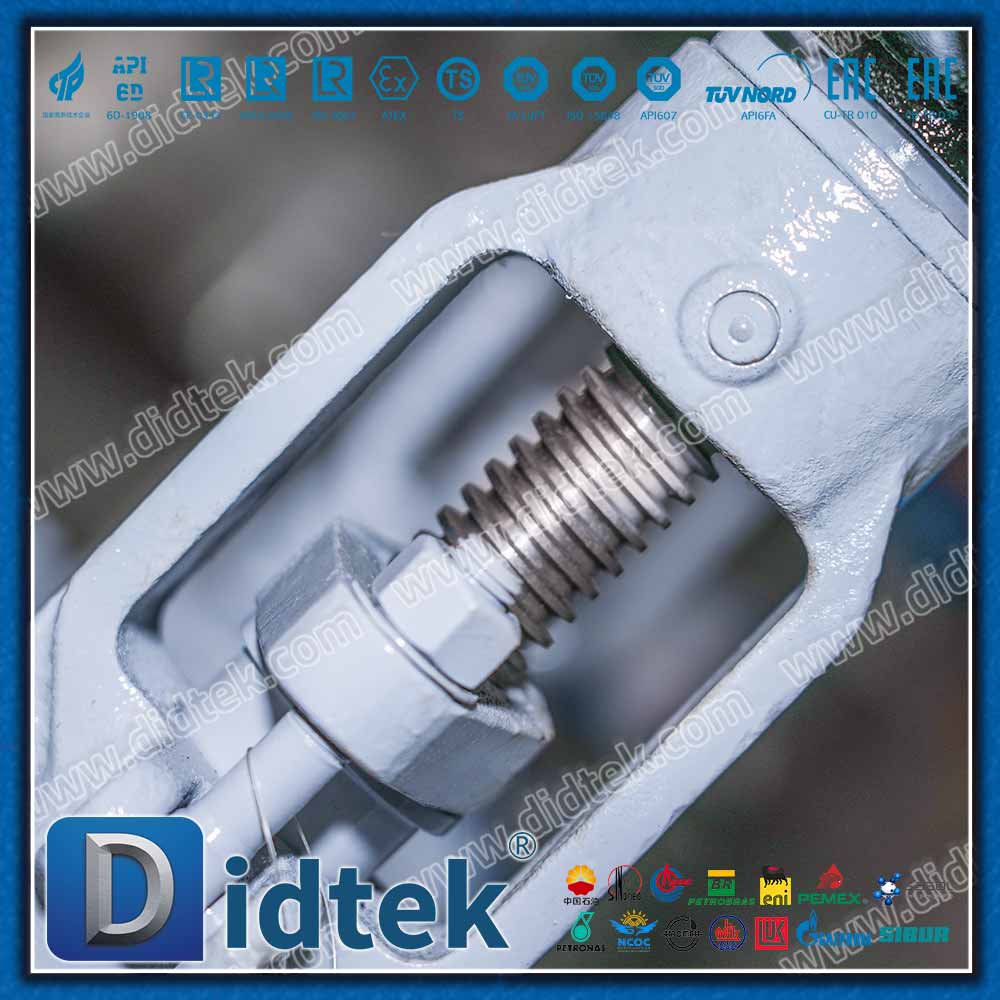

• صمام البوابة API 600: تم تصميمه وفقًا لمعايير API 600 وASME B16.34، ويتميز بساق مرتفع OS&Y (برغي خارجي ومقرن)، وغطاء محرك مثبت بمسامير، وإسفين مرن. إنه يوفر عزلًا مثاليًا للتدفق مع الحد الأدنى من انخفاض الضغط والتعويض الحراري الاستثنائي.

• الفلنجات المصاحبة (الفلنجات المضادة): يتم تصنيعها بدقة وفقًا لمواصفات ASME B16.5 / B16.47، ومصنوعة من مواد مطابقة (على سبيل المثال، ASTM A105N للفولاذ الكربوني أو A182 F316 للفولاذ المقاوم للصدأ) لضمان اللحام السلس ومحاذاة الأنابيب.

• البراغي والصواميل السداسية الثقيلة: تم تصنيعها وفقًا لمعايير ASTM A193 Grade B7 (مع صواميل A194 Gr. 2H) لخدمة الفولاذ الكربوني عالي القوة، أو ASTM A193 B8/B8M للبيئات المسببة للتآكل، مما يضمن وصلات شفة آمنة وعالية التوتر.

• حشوات الجروح الحلزونية (SWG): تم تصميمها باستخدام شريط لف من الفولاذ المقاوم للصدأ 316L وحشو جرافيت مرن أو PTFE، مما يوفر مرونة فائقة وسلامة الختم تحت الضغط العالي ودرجة الحرارة العالية.

يتم استخدام صمام البوابة API600 المزود بمسامير وحشية مطابقة ذات شفة مضادة  على نطاق واسع في البيئات الصعبة نظرًا لخصائصها المادية الفائقة:

• تكرير النفط والغاز: العزل الرئيسي للنفط الخام والمنتجات المكررة ووحدات معالجة الهيدروكربون ذات درجة الحرارة العالية.

• توليد الطاقة: أنظمة تغذية المياه بالبخار والغلايات في المحطات الحرارية ومحطات الطاقة التي تتطلب عزلًا قويًا للضغط العالي.

• مصانع البتروكيماويات والكيماويات: التعامل مع المواد الكيميائية والأحماض والغازات الصناعية المسببة للتآكل حيث تكون سلامة المواد الكاملة من الحافة إلى الصمام أمرًا بالغ الأهمية.

• البنية التحتية لخطوط الأنابيب: خطوط أنابيب النقل لمسافات طويلة تتطلب مجموعات صمامات وشفة متطابقة مسبقًا وجاهزة للتركيب.
