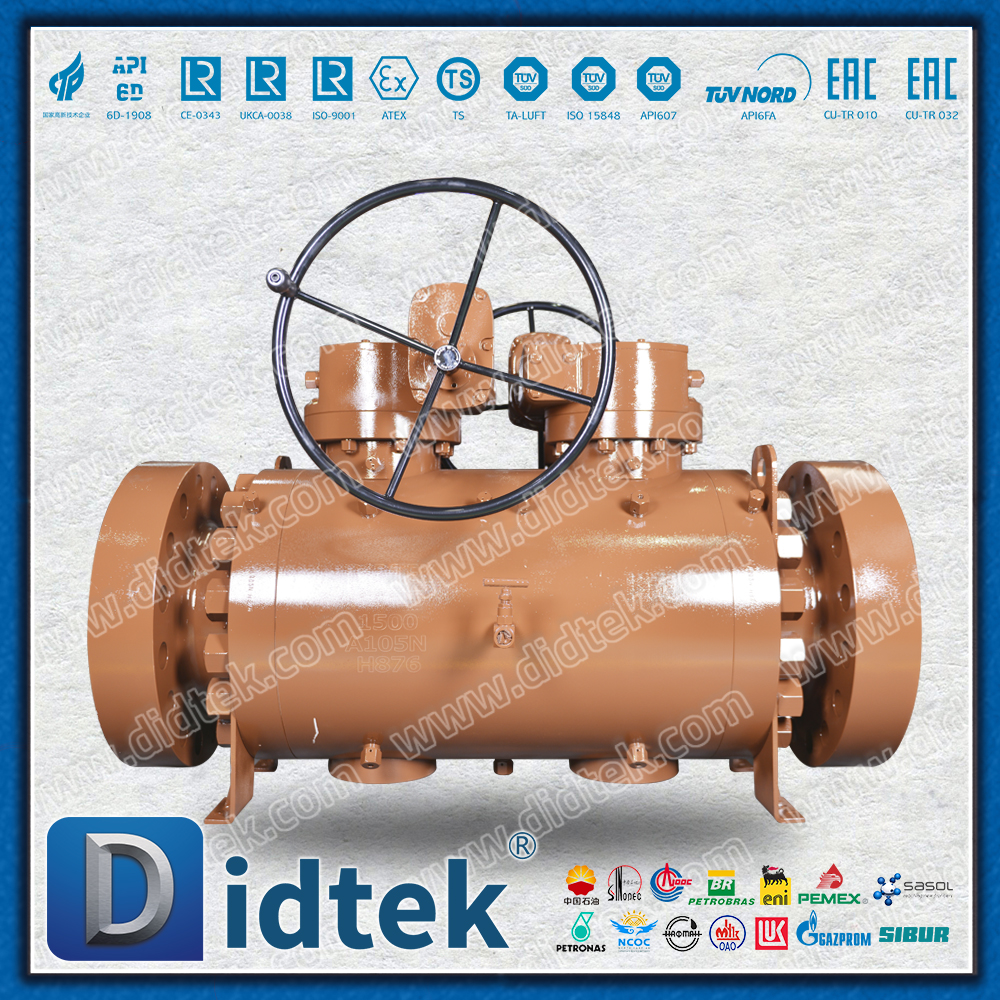

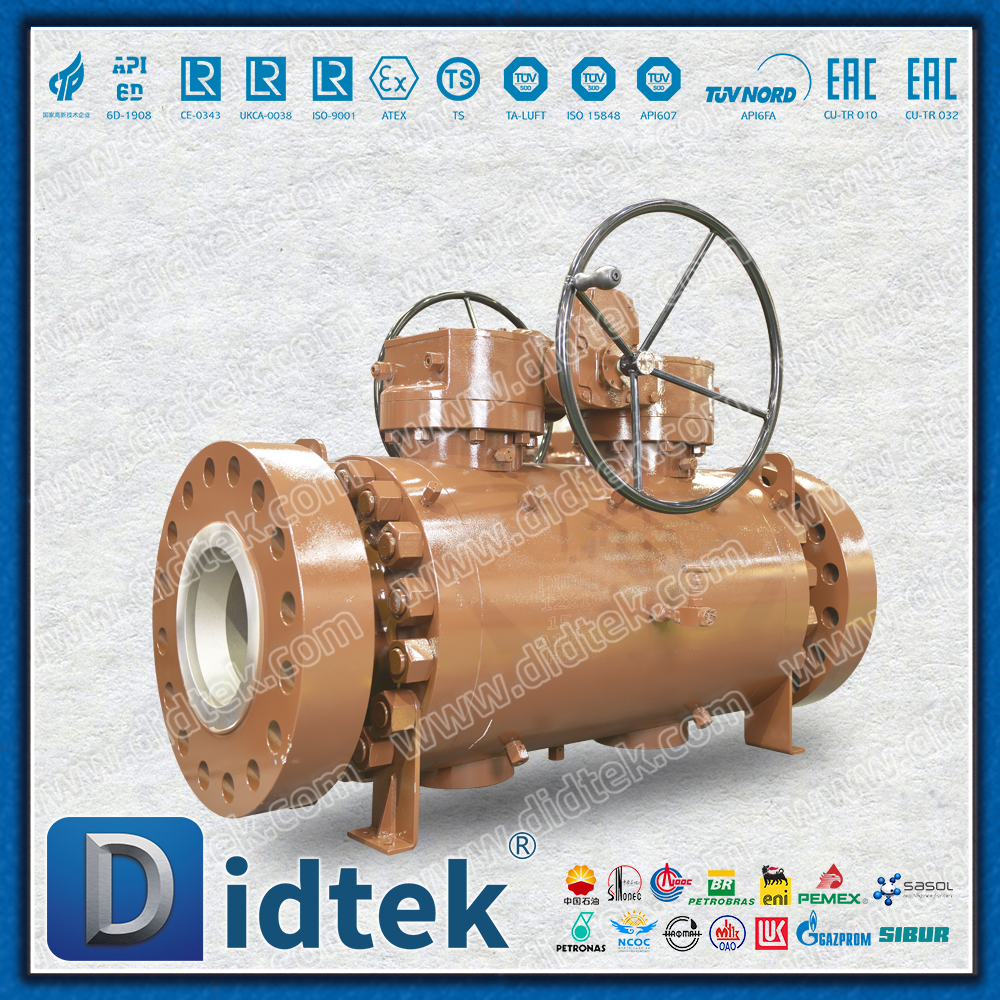

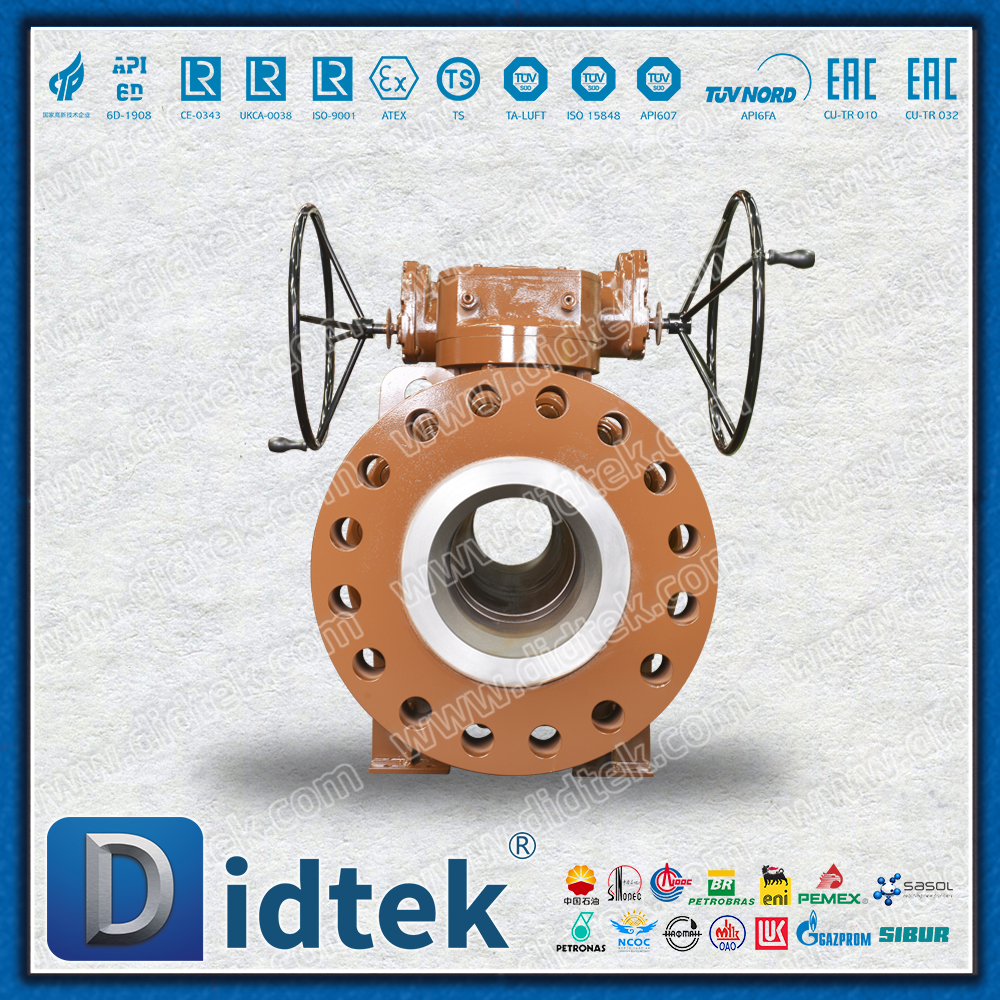

صمام كروي مزدوج مع بولك مزدوج وتسييل

نظرة عامة على المنتج

إن الصمام الكروي ذو القطع المزدوج ذو الكرة المزدوجة هو صمام خاص عالي الأمان مع هيكل مبتكر لسلسلة الكرة المزدوجة. من خلال وحدتي إغلاق كرويتين مستقلتين ونظام تخفيف تجويف مخصص، يتم تحقيق العزل المزدوج للوسائط العلوية والسفلية، ويتم تفريغ الضغط داخل التجويفين المختومين بأمان. يلتزم هذا المنتج بشكل صارم بمعيار API 6D وهو الحل الأمثل للسلامة لنقاط العزل الحرجة في صناعات النفط والغاز والصناعات الكيماوية.

المواصفات الفنية

ميزات المنتج

1. ضمان أمان العزل المزدوج

نظام إغلاق مستقل: مجالان يعملان بشكل مستقل، كل منهما يشكل حاجز إغلاق كامل

ضمان عدم التسرب: يتم تحقيق الختم ANSI B16.104 Class V في وقت واحد في كل من المنبع والمصب

تصميم آمن من الفشل: فشل ختم واحد لا يؤثر على أداء الختم على الجانب الآخر

2. إدارة سلامة ضغط التجويف

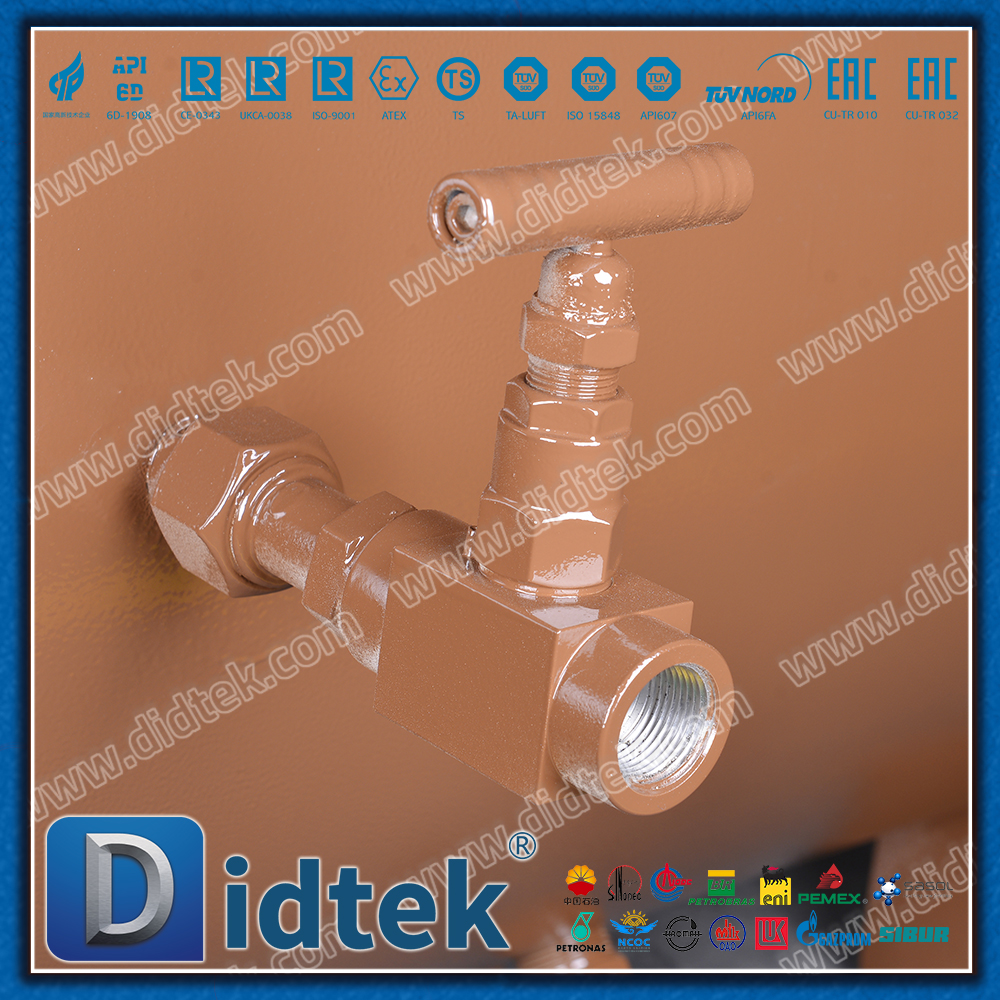

نظام تنفيس متخصص: مزود بواجهات صمام تنفيس قياسية، وهو يدعم تفريغ الضغط والكشف وأخذ العينات

مؤشر الضغط البصري: يمكن تجهيز مقياس ضغط اختياري لمراقبة حالة التجويف في الوقت الفعلي

تخفيف الأمان التلقائي: عند زيادة الضغط على التجويف، يمكن تخفيفه تلقائيًا من خلال صمام الأمان

3. تصميم الصيانة المعيارية

وحدة صيانة مستقلة: يمكن تفكيك كل وحدة كروية بشكل مستقل للصيانة

القدرة على الصيانة عبر الإنترنت: يدعم الاستبدال عبر الإنترنت لوحدات الختم الفردية

هيكل التفكيك والتجميع السريع: تصميم خاص للتركيبات يقلل من وقت الصيانة بنسبة 50%

4. تكوين عالي الأداء

تشغيل عزم دوران منخفض: يعمل التصميم الأمثل لقناة التدفق على تقليل عزم دوران التشغيل بنسبة 30%

تصميم مضاد للكهرباء الساكنة: تقوم الكرات المزدوجة بتوصيل الكهرباء الساكنة بشكل مستمر

ساق الصمام المضاد للنفخ: يعتمد كل من ساق الصمام العلوي والسفلي على هيكل مضاد للنفخ

المعلمات الأساسية

تصنيف الضغط: فئة 150-900 (PN16-PN150)

نطاق درجة الحرارة: -46 درجة مئوية إلى +538 درجة مئوية

طريقة الاتصال: شفة RF / اتصال حلقة RTJ / نهاية اللحام التناكبي

معيار التصميم: API 6D/ASME B16.34

درجة الختم: ANSI B16.104 الفئة V

مجال التطبيق

النفط والغاز: معدات رؤوس الآبار، ومحطات صب خطوط الأنابيب، ومدخل ومخرج صهاريج التخزين

العملية الكيميائية: عزل المفاعل، نقل الوسائط السامة، خط أنابيب عملية الضغط العالي

الطاقة والكهرباء: قطع الوقود عن الغلايات، عزل خطوط البخار الرئيسية

تطبيقات خاصة: خطوط الأنابيب البحرية، مرافق الغاز الطبيعي المسال، مستودعات الاحتياطي الاستراتيجي

ملخص

يوفر صمام الكرة المنفصل ذو الكرة المزدوجة، من خلال هيكل الكرة المزدوج المبتكر ووظيفة DBB الموثوقة ومراقبة الجودة الصارمة، للمستخدمين الصناعيين ما يلي:

عزل آمن مطلق: حواجز مزدوجة محكمة الغلق تقلل من مستوى المخاطر

مراقبة الحالة عبر الإنترنت: فهم فوري لضغط التجويف من أجل الصيانة الوقائية

عمر خدمة طويل: تم تصميمه لمدة 30 عامًا، مما يقلل تكاليف الصيانة بشكل كبير

تكامل التحكم الذكي: يدعم أنظمة التشغيل الآلي لتحقيق المراقبة عن بعد

يعد هذا المنتج خيارًا مثاليًا لنقل الوسائط الخطرة، وعزل المعدات الرئيسية، وظروف العمل التي تتطلب أعلى مستوى من الأمان، مما يوفر ضمانًا موثوقًا للإنتاج الصناعي الآمن الحديث.
