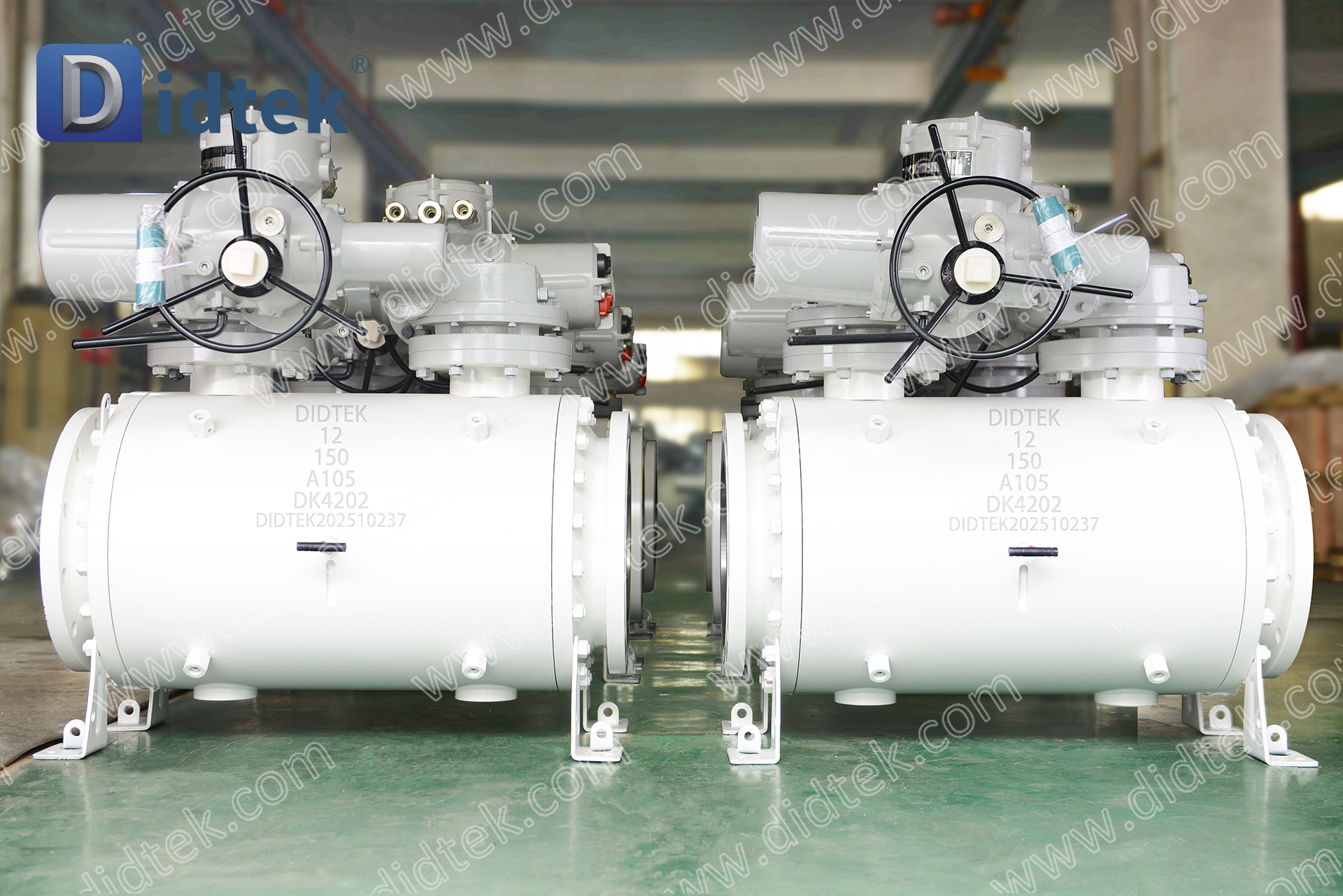

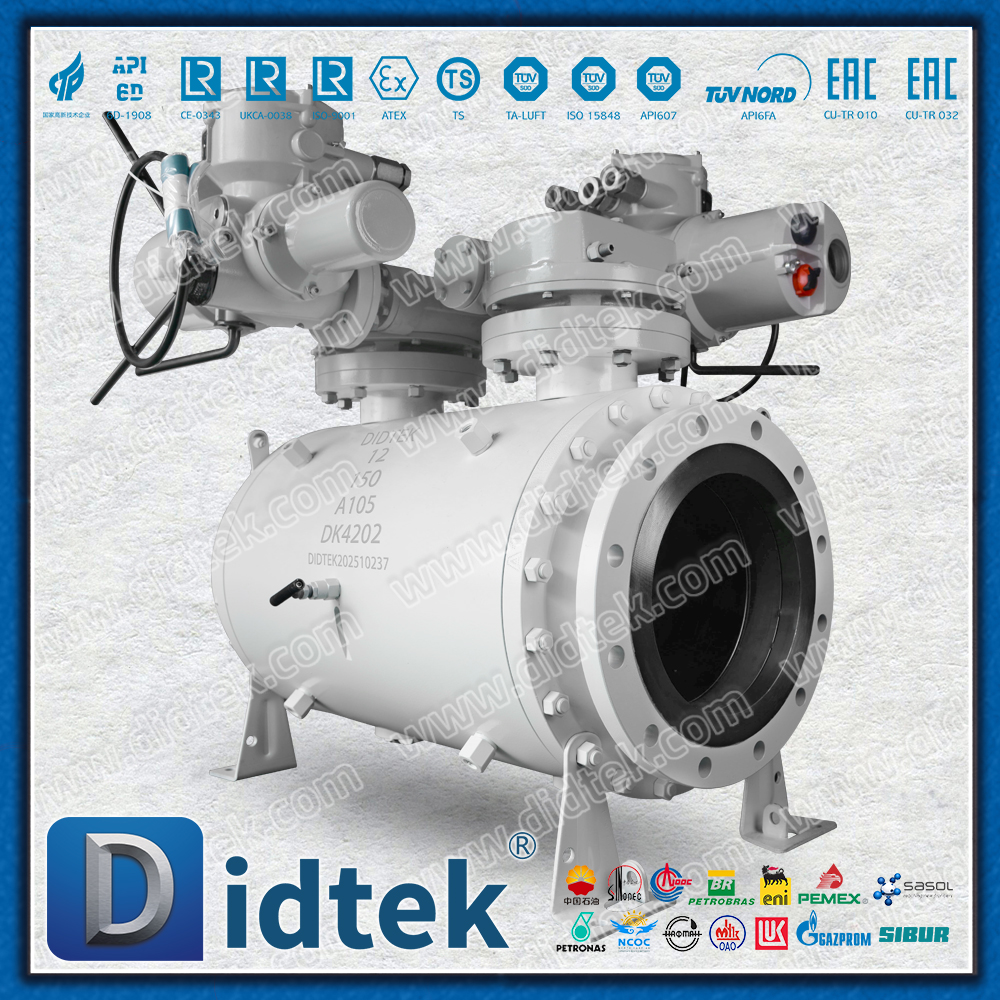

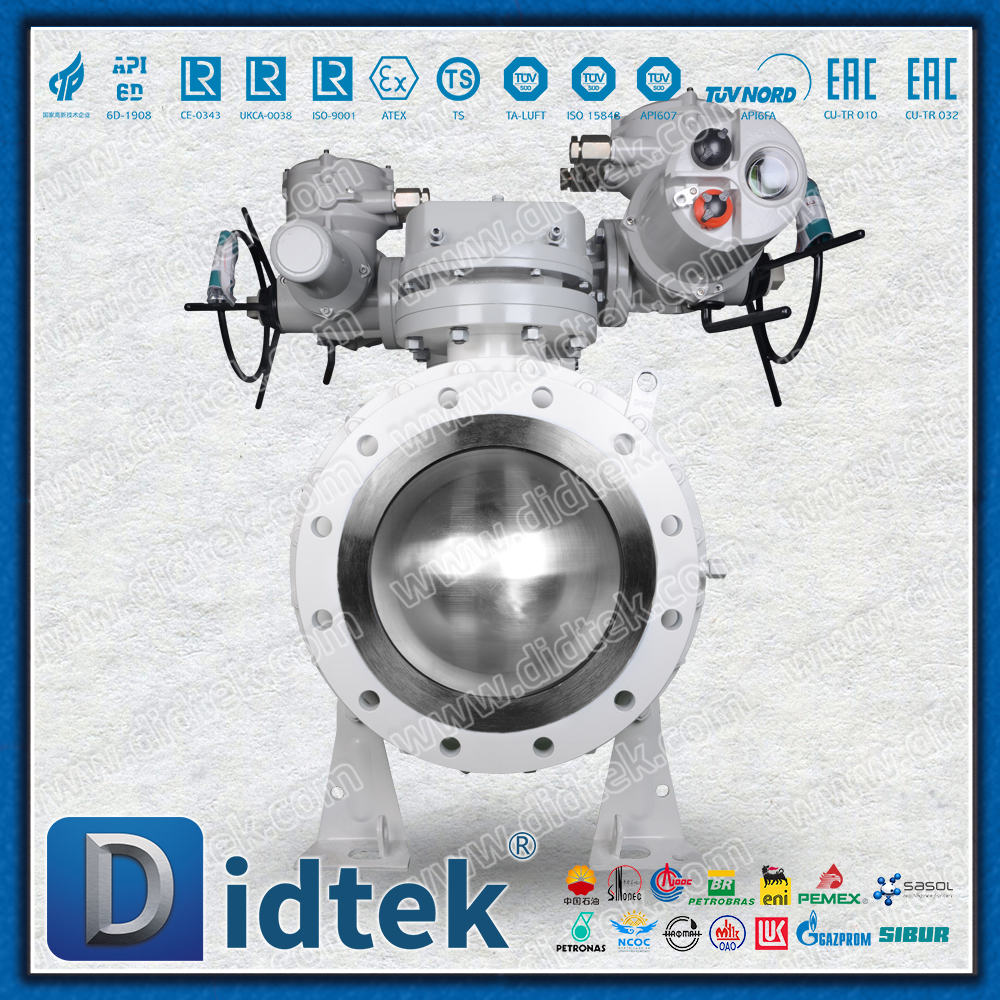

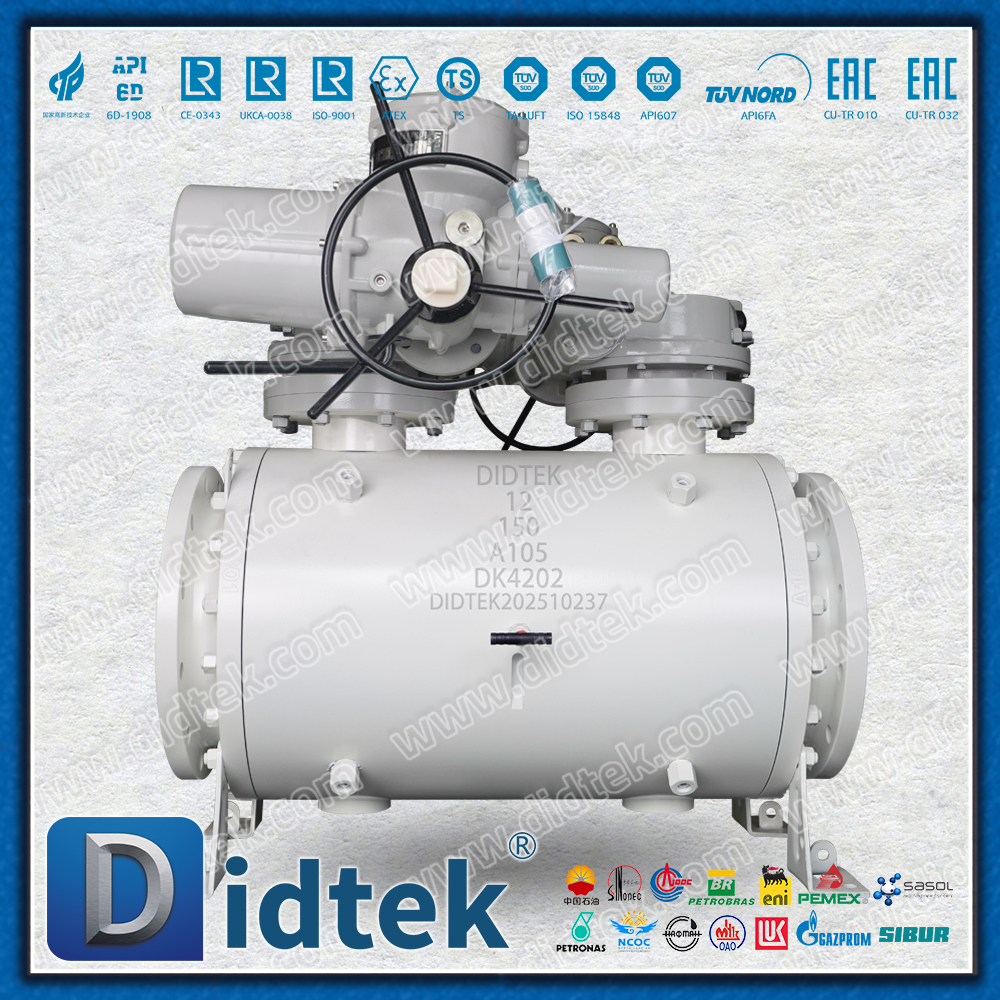

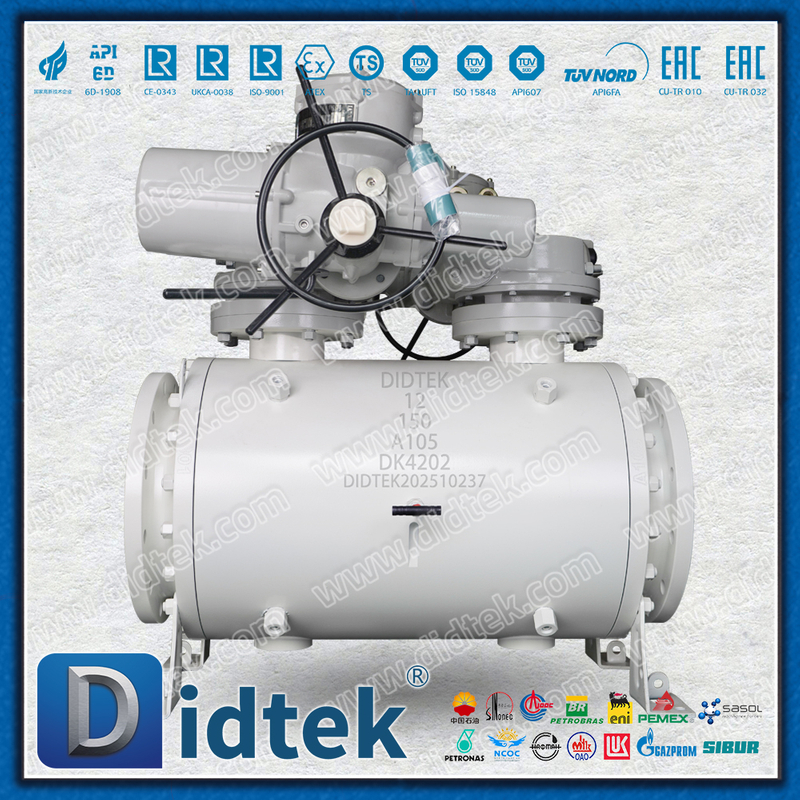

صمامات كروية للتشغيل الكهربائي من Didtek DBB

نظرة عامة على المنتج

إن الصمام الكروي الكهربائي DBB عبارة عن صمام كروي عالي الأداء يدمج وظائف السلامة المزدوجة للحجب والتفريغ مع مشغل كهربائي. هدف التصميم الأساسي الخاص به هو العزل الآمن، وإطلاق الضغط، وإجراء مراقبة الحالة عبر الإنترنت لأقسام أنابيب محددة دون مقاطعة تدفق العملية بالكامل، وتحقيق التحكم الآلي عن بعد والسريع والدقيق من خلال المحرك الكهربائي.

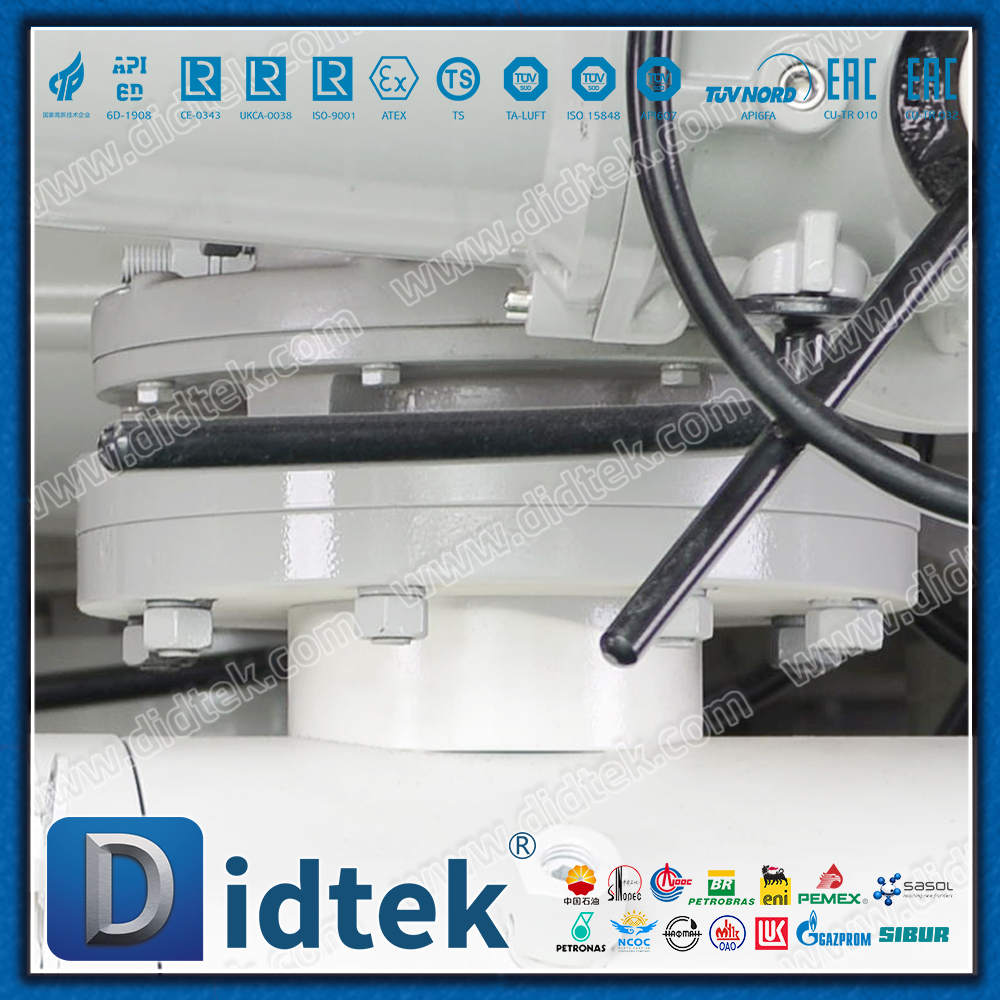

صمامات كروية للتشغيل الكهربائي من Didtek DBB

شرح مفصل للميزات الأساسية

1. وظيفة DBB - الأمن الأساسي

DBB هو اختصار لـ 'Double Block and Bleed'، وهي الوظيفة المميزة لهذا الصمام.

الانسداد المزدوج: عندما يكون الصمام في الوضع المغلق، يمكن لسطحي الغلق الموجود بداخله (عادةً مقاعد الصمام العلوي والسفلي) أن يمنعا تدفق الوسط في وقت واحد وبشكل مستقل من كلا اتجاهي خط الأنابيب.

الوظيفة: إنشاء قسم عزل موثوق به لصيانة المعدات أو معايرة الأجهزة أو تجزئة النظام.

التفريغ: يوجد بين مانعي التسرب صمام تفريغ مخصص.

الوظيفة: تحرير ضغط حجرة الصمام: تحرير الضغط المتوسط ​​المحصور في الحجرة الوسطى للصمام بأمان.

التحقق من أداء الختم: افتح صمام التفريغ. إذا لم يتدفق أي وسط، فهذا يثبت أن الأختام في كلا الاتجاهين فعالة وأن العزل آمن.

تفريغ الوسط المتبقي: قم بتوجيه الوسط الخطر أو الضار الموجود في التجويف الأوسط إلى نظام التجميع الآمن.

2. التشغيل الكهربائي - محرك الأقراص الأساسي

تم تجهيز الصمام بمحرك كهربائي، مما يوفر ميزة الأتمتة:

التحكم الآلي عن بعد: يمكن دمجه بسهولة في أنظمة التحكم مثل DCS وPLC لتحقيق العزل عن بعد بنقرة واحدة أو التحكم في البرنامج أو وظائف التعشيق في حالات الطوارئ (ESD).

الإجراء السريع: يمكن للمشغل الكهربائي أن يوفر سرعة فتح وإغلاق من المستوى الثاني، مما يلبي متطلبات العملية للإغلاق في حالات الطوارئ.

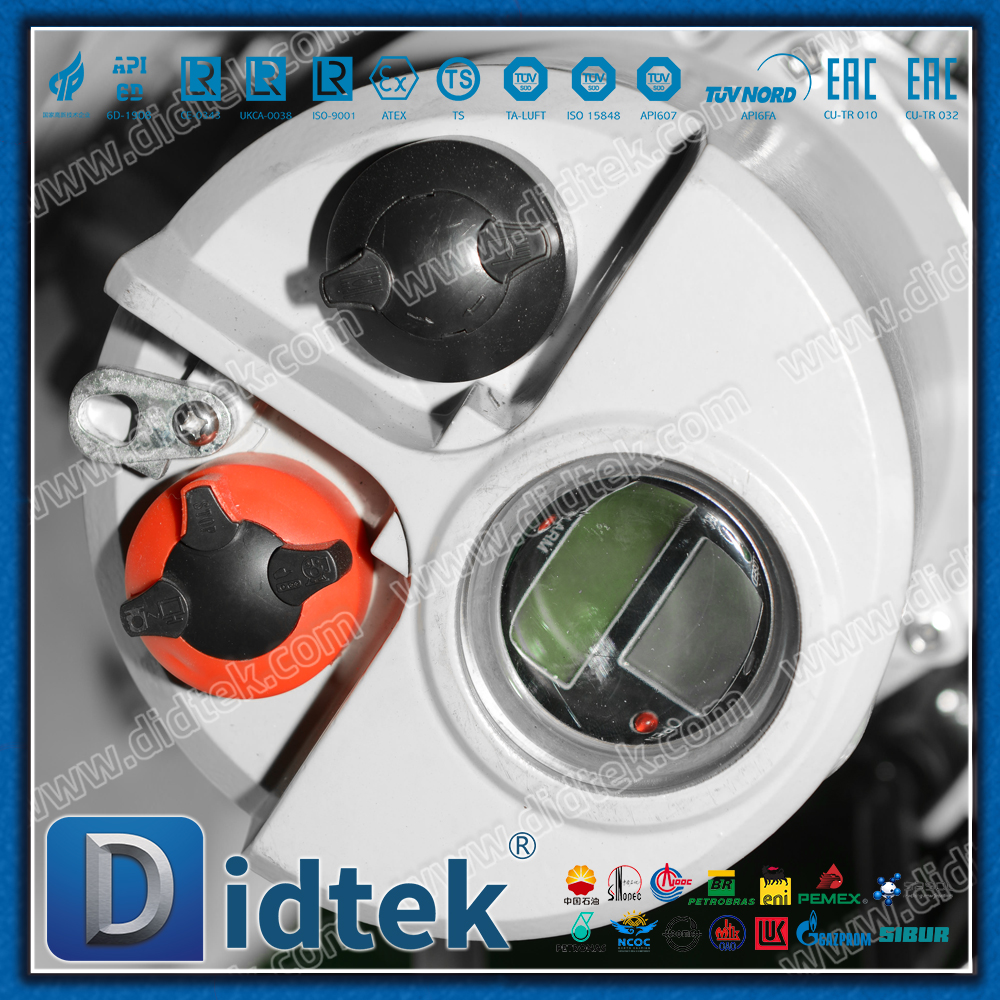

تعليقات دقيقة على الحالة: يمكن لأجهزة استشعار الموضع المدمجة تقديم تعليقات في الوقت الفعلي لإشارات الصمام 'مفتوح' أو 'مغلق' أو 'خطأ' إلى غرفة التحكم.

قوة دفع عالية وموثوقية: إنها توفر عزم دوران كبير ومناسبة لظروف العمل ذات القطر الكبير والضغط العالي. وهي تعتمد فقط على الكهرباء ولا تحتاج إلى مصادر هواء معقدة أو أنظمة هيدروليكية.

3. صمام الكرة - الأساس الهيكلي

يعتمد جسم الصمام هيكل الصمام الكروي وله مزايا متأصلة:

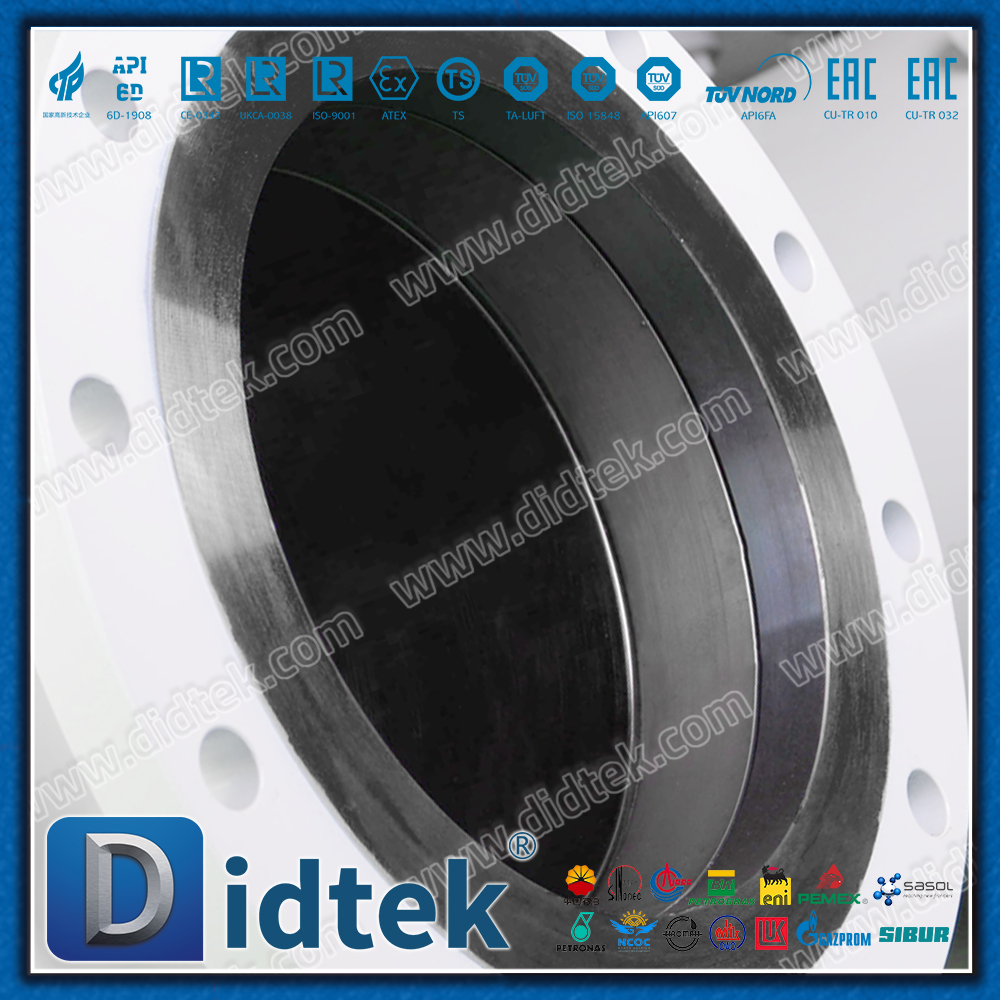

مقاومة تدفق منخفضة ومعدل تدفق مرتفع: عندما يتم تصميمها بتجويف كامل، فإن القطر الداخلي لقناة التدفق يكون بشكل أساسي نفس قطر الأنبوب، مما يؤدي إلى الحد الأدنى من فقدان الضغط.

التبديل السريع: يمكن فتح الكرة بالكامل أو إغلاقها بالكامل عن طريق الدوران 90 درجة.

أداء ختم ممتاز: يمكن أن يؤدي استخدام مواد منع التسرب المتقدمة (مثل PTFE، والأختام المعدنية) إلى تحقيق منع التسرب بدرجة ANSI VI أو عدم التسرب.

ملخص المزايا الرئيسية

سلامة فائقة: توفر وظيفة DBB عزلًا موثوقًا وطرقًا آمنة للانبعاثات/الكشف عبر الإنترنت، مما يقلل بشكل كبير من مخاطر الصيانة والتأثيرات البيئية.

مستويات عالية من الأتمتة والكفاءة: تتيح المحركات الكهربائية التشغيل عن بعد، مما يسمح بإكمال إجراءات السلامة المعقدة دون الحاجة إلى موظفين في الموقع، وبالتالي تعزيز الكفاءة التشغيلية والمستوى الذكي للمصنع.

توفير المساحة والتكلفة: يمكن للصمام الكروي الكهربائي DBB أن يحل محل المجموعة التقليدية المكونة من 'صمامين إيقاف + صمام تفريغ واحد'، مما يوفر مساحة التركيب ومواد خطوط الأنابيب وتكاليف التركيب.

التشغيل المريح: يؤدي دمج خطوات متعددة مثل العزل والتفريغ والتحقق في التشغيل الآلي لصمام واحد إلى تبسيط عملية التشغيل.

الموثوقية العالية: من خلال الجمع بين قوة ومتانة الصمامات الكروية واستقرار وموثوقية المحركات الكهربائية، فإنها تضمن التشغيل طويل الأمد في التطبيقات المهمة.

مجالات التطبيق النموذجية

يعد هذا الصمام مناسبًا بشكل خاص للتطبيقات التي تتطلب عزلًا متكررًا أو صيانة عبر الإنترنت أو التعامل مع الوسائط الخطرة

النفط والغاز: عزل المعدات في محطات قطع خطوط الأنابيب ومناطق مصانع المعالجة وعزل وتفريغ أسطوانات الاستقبال والإرسال للصبغات.

الهندسة الكيميائية وصناعة البتروكيماويات: عزل مدخل ومخرج المفاعلات والخزانات والمضخات لصيانة السلامة وأخذ العينات وصيانة الأجهزة.

صناعة الطاقة: العزل الآمن لمياه تغذية الغلايات، وأنظمة أخذ عينات البخار، وأنظمة الجرعات الكيميائية.

أي نقطة عزل للعملية تتطلب تحقيق الأتمتة والتشابك الآمن.

خاتمة

إن الصمامات الكروية للتشغيل الكهربائي من DBB ليست مجرد مجموعة مفاتيح بسيطة. إنه حل هندسي عالي الأداء يدمج عزل السلامة والمراقبة عبر الإنترنت والتحكم الآلي. فهو يجعل عمليات السلامة الهامة تتسم بالكفاءة والموثوقية من خلال تكنولوجيا الأتمتة، وهو عنصر أساسي لتعزيز مستوى السلامة الجوهرية ودرجة الأتمتة في صناعات العمليات الحديثة.

مواصفات التصميم:
