نظرة عامة على المنتج

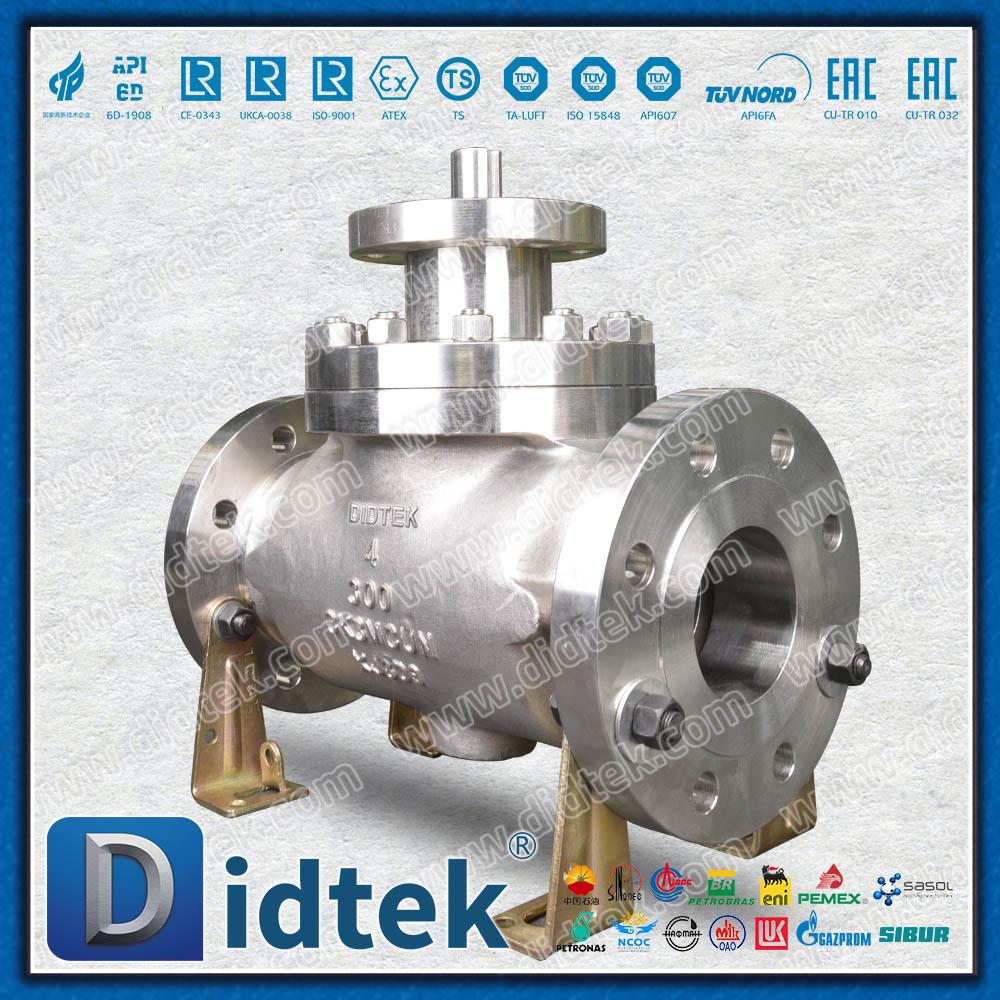

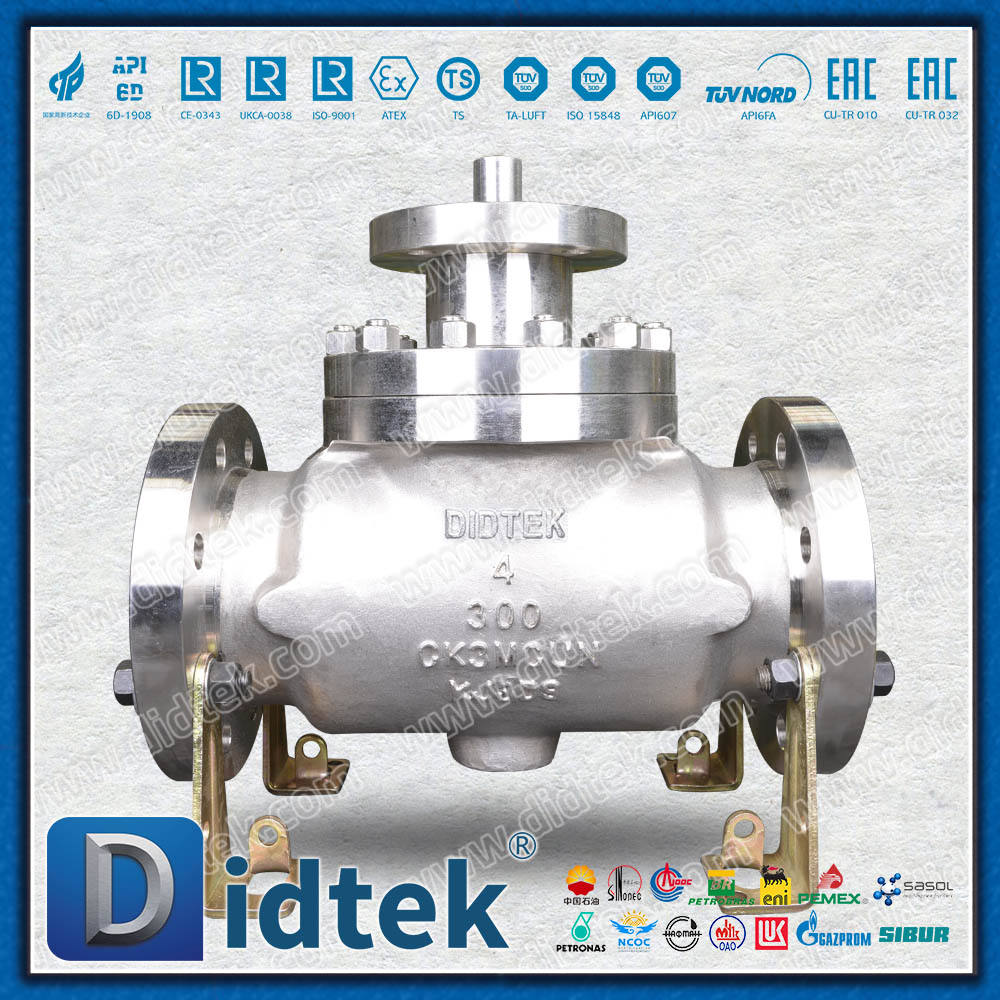

إن الصمام الكروي العلوي الفائق المضاد للتآكل المصنوع من الفولاذ المقاوم للصدأ الأوستنيتي CK3MCuN هو صمام خاص متطور مصنوع من الفولاذ المقاوم للصدأ الأوستنيتي الفائق CK3MCuN. يدمج هذا المنتج مقاومة التآكل المتميزة، واستقرار درجات الحرارة العالية وهيكل الرفع الفائق المبتكر. لقد تم تصميمه خصيصًا لظروف العمل القاسية للغاية في الهندسة الكيميائية والهندسة البحرية وغيرها من المجالات، وهو الحل النهائي للتحكم في السوائل لتحقيق عملية موثوقة على المدى الطويل.
المواصفات الفنية
| فئة المعلمة | المواصفات الفنية |
| مادة جسم الصمام | ASTM A351 CK3MCuN (الفولاذ المقاوم للصدأ الأوستنيتي الفائق) |
| تصنيف الضغط | فئة 150-600 (PN16 - PN100) |
| نطاق درجة الحرارة | -50 درجة مئوية إلى +300 درجة مئوية |
| طريقة الاتصال | شفة RF / اتصال حلقة RTJ / نهاية اللحام التناكبي |
| مادة كروية | رش كربيد التنغستن CK3MCuN + HVOF |
| مادة مقعد الصمام | عززت RPTFE / البوليسترين الانحياز PPL / ختم معدني |
| معايير الحماية من الحرائق | API 607/API 6FA الطبعة الرابعة |
| درجة التسرب | أنسي B16.104 الفئة السادسة |
| معيار التصميم | أبي 608 / أسم B16.34 |
ميزات المنتج
1. CK3MCuN الفولاذ المقاوم للصدأ الأوستنيتي الفائق
مقاومة التآكل في نهاية المطاف
محتوى عالي من الموليبدينوم (6.0-7.0%)، ما يعادل التآكل PREN ≥ 47
نسبة عالية من النيتروجين (0.18-0.26%)، مما يعزز القوة ومقاومة التآكل
مقاومة ممتازة لتكسير التآكل الناتج عن إجهاد الكلوريد
الأداء الميكانيكي المتميز
قوة الشد ≥ 620 ميجا باسكال
قوة الخضوع هي ≥ 300 ميجا باسكال
صلابة HB ≥ 223
2. هيكل الدفع الفائق
إمكانية الصيانة عبر الإنترنت
يمكن صيانة جميع المكونات الداخلية من خلال الفتحة العلوية
ليست هناك حاجة لإزالة الصمام من خط الأنابيب، مما يقلل بشكل كبير من وقت التوقف عن العمل
تصميم وحدات، يمكن استبدال المكونات الرئيسية بشكل منفصل
تعزيز السلامة الهيكلية
يعمل تصميم الصمام أحادي الجسم على التخلص من نقاط التسرب المحتملة للهيكل المقسم
يعمل التوزيع الأمثل للضغط على تعزيز قدرة تحمل الضغط بنسبة 30%
3. تصميم مضاد للتآكل بدرجة حرارة عالية
الاستقرار في درجات الحرارة العالية: يحافظ على الخصائص الميكانيكية الممتازة ومقاومة التآكل عند درجة حرارة عالية تصل إلى 300 درجة مئوية
نظام الختم المتخصص
مقعد صمام PTFE معزز لدرجة الحرارة العالية، مع مقاومة لدرجة الحرارة تصل إلى 260 درجة مئوية
خيار الختم المعدني، مع مقاومة لدرجة الحرارة تزيد عن 300 درجة مئوية
القدرة على التكيف مع التدوير الحراري: تصميم خاص لتعويض التمدد الحراري للتكيف مع التقلبات المتكررة في درجات الحرارة
4. تكوين عالي الأداء
ساق الصمام المضاد للانفجار: ساق الصمام ذو الهيكل على شكل حرف T لضمان التشغيل الآمن تحت الضغط العالي
تصميم مضاد للكهرباء الساكنة: قيمة المقاومة بين الكرة وساق الصمام أقل من 10 أوم
السلامة من الحرائق: اجتاز اختبار مقاومة الحريق الصارم API 607
تشغيل عزم دوران منخفض: محامل التشحيم الذاتي تقلل من عزم دوران التشغيل بنسبة 25%
المعلمات الأساسية
تصنيف الضغط: فئة 150-600 (PN16 - PN100)
نطاق درجة الحرارة: -50 درجة مئوية إلى +300 درجة مئوية
طريقة الاتصال: شفة RF / اتصال حلقة RTJ / نهاية اللحام التناكبي
معيار التصميم: API 608 / ASME B16.34
معيار الحماية من الحرائق: API 607/API 6FA، الإصدار الرابع
مجال التطبيق
العملية الكيميائية: حمض قوي ووسائط قلوية قوية، بيئة أكالة تحتوي على أيونات الكلوريد
الهندسة البحرية: أنظمة التبريد بمياه البحر، أنظمة خطوط الأنابيب البحرية
النفط والغاز: حقول النفط والغاز الحمضية، وخطوط أنابيب نقل النفط الخام
الصناعات الخاصة: أنظمة إزالة الكبريت من غاز المداخن، العمليات المعدنية المائية
ملخص
يوفر الصمام الكروي ذو درجة الحرارة العالية والمقاوم للتآكل CK3MCuN المصنوع من الفولاذ المقاوم للصدأ الأوستنيتي، من خلال مزيج مثالي من اختيار المواد عالية الجودة والتصميم الهيكلي المبتكر ومعايير التصنيع الصارمة، للمستخدمين الصناعيين ما يلي:
المقاومة القصوى للتآكل: يتم زيادة عمر الخدمة بمقدار 5 إلى 8 مرات في البيئات القاسية المسببة للتآكل
قابلية الصيانة المتميزة عبر الإنترنت: تقلل بشكل كبير من تكاليف التوقف والصيانة
أداء موثوق به في درجات الحرارة العالية: تشغيل مستقر عند 300 درجة مئوية
عمر الخدمة الطويل: يتجاوز عمر الخدمة المصمم 20 عامًا
يعد هذا المنتج خيارًا مثاليًا للتعامل مع الوسائط شديدة التآكل ودرجات الحرارة المرتفعة، وهو مناسب بشكل خاص لظروف العمل الحرجة التي تتطلب موثوقية عالية للغاية وعمر خدمة للمعدات.
| ماركة | ديديك |
| بناء | كرة |
| مادة الصمام | توفر شركة Didtek الفولاذ المصبوب، والفولاذ المقاوم للصدأ، والسبائك الخاصة، وCI، وDI وما إلى ذلك |
| نوع الصمام | شركة ديدتيك تنتج صمام الكرة |
| اختبار الصمام | تم اختبار الكمية بنسبة 100% قبل التسليم |
| ضمان الصمام | 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت |
| هيكل الصمام | صمام الكرة |
| تسليم الصمام | 15 - 30 يوما |
| عينة الصمام | العينة متاحة بواسطة صمام Didtek |
| لون الصمام | طلب العميل |
| تعبئة الصمامات | حالة الخشب الرقائقي لصمام الكرة |
| موك | 1 مجموعة |
| شهادة الصمام | API6D/CE/ISO9001/ISO14001 |
| مكان المنشأ | تشجيانغ، الصين (البر الرئيسي) |
| تفاصيل التسليم: | يتم الشحن خلال 15-30 يومًا بعد الدفع |
| Port | شنغهاي أو نينغبو |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
