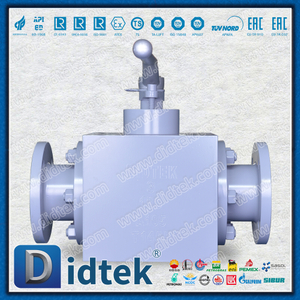

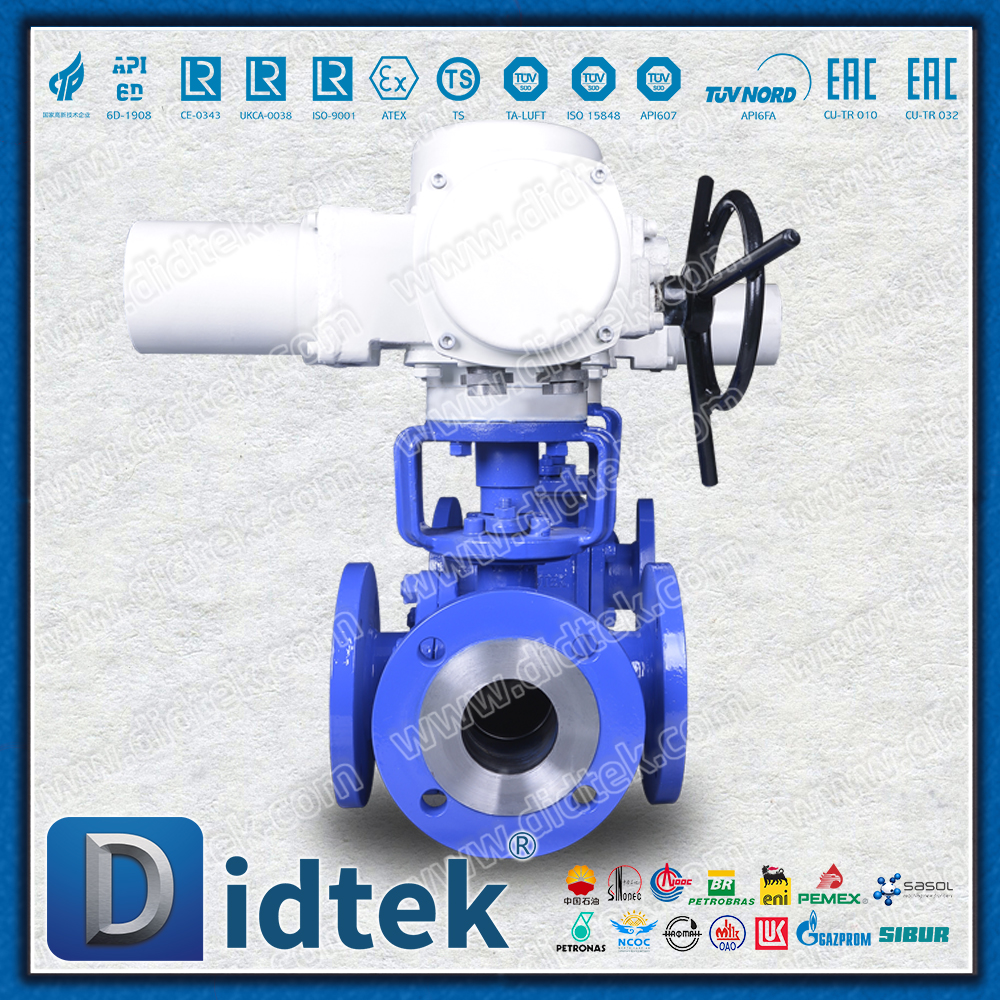

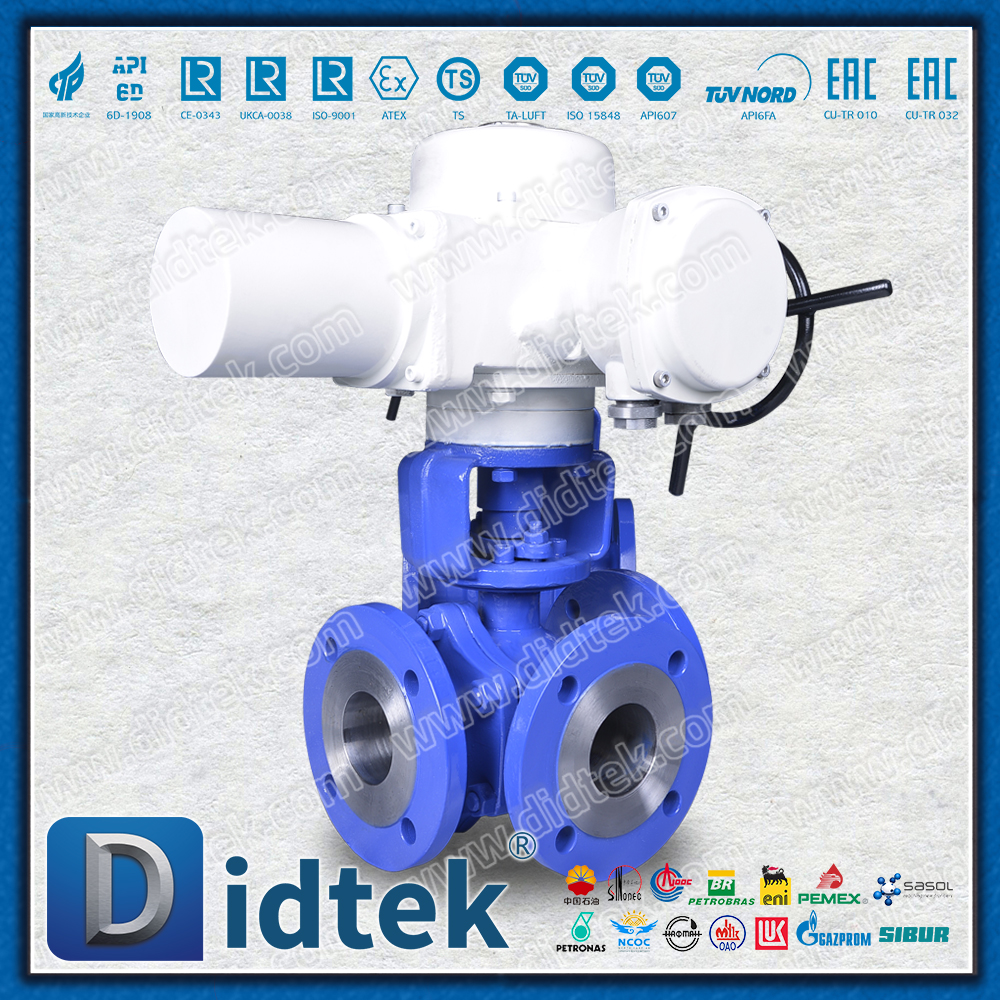

صمام كروي كهربائي ثلاثي الاتجاه

نظرة عامة على المنتج

إن الصمام الكروي الكهربائي ثلاثي الاتجاهات هو جهاز متقدم للتحكم في السوائل يتم التحكم فيه بواسطة مشغل كهربائي. إنها تعتمد تصميمًا فريدًا لقناة التدفق على شكل L أو على شكل T لتبديل أو توزيع أو مزج اتجاه التدفق المتوسط ​​بدقة في خطوط أنابيب متعددة. يدمج هذا المنتج التحكم الذكي والهيكل المدمج وإدارة اتجاه التدفق متعدد الوظائف، مما يجعله حلاً مثاليًا لتحقيق التحكم الآلي في السوائل في العمليات الصناعية الحديثة.

المواصفات الفنية

ميزات المنتج

1. التصميم الهيكلي المتميز

تصميم مدمج مدمج: المحرك وجسم الصمام متطابقان بدقة، ويتميزان بهيكل مدمج وتوفير مساحة التثبيت

تكوين متعدد القنوات

قناة على شكل حرف L: تمكن من تبديل الوسط بين مخرجين (مدخلين ومخرج واحد أو مدخل واحد ومخرجين)

قناة T: تمكن من تحويل الوسط أو تقاربه أو قطعه بالكامل

تحسين عزم الدوران المنخفض: تم تحسين قناة التدفق من خلال ديناميكيات الموائع الحسابية، مما يقلل بشكل كبير من عزم الدوران التشغيلي

2. المحرك الكهربائي عالي الأداء

نظام التحكم الذكي: يعتمد التحكم في المعالجات الدقيقة ومجهز بحماية من الحمل الزائد وحماية من الحرارة الزائدة وحماية الطور

التحكم الدقيق في الموضع: دقة تحديد الموضع للمنتج القابل للتعديل تصل إلى ±0.5%، وتدعم التعديل في أي موضع متوسط

أوضاع تحكم متعددة: يدعم التحكم في الموقع والتحكم الآلي عن بعد والتحكم المركزي في النظام الموزع

وظيفة التشغيل اليدوي: يتم توفير آلية التشغيل اليدوي القياسية، مما يسمح بالتشغيل اليدوي في حالات الطوارئ في حالة انقطاع التيار الكهربائي

3. أداء الختم موثوق

تصميم بدون تسرب: استخدام المجالات الأرضية بدقة ومقاعد الصمامات المحملة بشكل مرن لضمان الختم على مستوى الفقاعات

تصميم طويل العمر: تعمل محامل التشحيم الذاتي ومواد الختم ذات معامل الاحتكاك المنخفض على إطالة عمر الخدمة

السلامة من الحرائق: تصميم اختياري مقاوم للحريق. بعد فشل الختم الناعم، يتم تشكيل ختم ثانوي من المعدن إلى المعدن

4. وظائف ذكية

وظيفة التشخيص الذاتي: مراقبة في الوقت الحقيقي لحمل المحرك ودرجة الحرارة ووقت التشغيل

العرض الرقمي: تتوفر شاشة LCD اختيارية لإظهار درجة فتح الصمام وحالته في الوقت الفعلي

واجهة الاتصال: تدعم اتصالات ناقل المجال مثل Profibus-DP وModbus RTU (اختياري)

مجالات التطبيق النموذجية

نظام التدفئة والتهوية وتكييف الهواء: التحكم في التدفئة / التبريد بالمنطقة، تبديل متوسط ​​النظام الشمسي

صناعة العمليات الكيميائية: التحكم في التغذية لأوعية التفاعل، وتناسب المواد الخام المتعددة وخلطها

مشروع حماية البيئة لمعالجة المياه: الترشيح والغسيل العكسي، والجرعات الكيميائية، والتبديل متعدد المصادر

صناعة الأغذية والأدوية: أنظمة CIP/SIP، توزيع وسط خطوط الأنابيب النظيفة

المعدات الصناعية العامة: التحكم في أنظمة الهواء المضغوط، وإدارة إمدادات الزيت لأنظمة التشحيم

المعلمات الأساسية

تصنيف الضغط: PN10-PN100 (الفئة 150-600)

نطاق درجة الحرارة: -40 درجة مئوية إلى +230 درجة مئوية (اعتمادًا على مادة الختم)

جهد إمداد الطاقة: تيار متردد 24 فولت/110 فولت/220 فولت/380 فولت، تيار مستمر 12 فولت/24 فولت

إشارات التحكم: إشارة التبديل، 4-20 مللي أمبير، 0-10 فولت

طرق التوصيل: الفلنجة، الخيط، اللحام التناكبي

ملخص القيمة

يوفر الصمام الكروي الكهربائي ثلاثي الاتجاهات للمستخدمين، من خلال مزيج مثالي من التحكم الكهربائي الذكي والهيكل ثلاثي الاتجاهات المبتكر

تحسين العملية: تبسيط تصميم خطوط الأنابيب وتقليل عدد الصمامات المستخدمة

التحكم الدقيق: تحقيق إدارة دقيقة لاتجاه وحجم تدفق الوسيط

تكامل الأتمتة: يمكنك الاتصال بسهولة بأنظمة التحكم مثل PLC وDCS

عملية موثوقة: أداء مستقر طويل الأمد في ظل ظروف العمل القاسية

يعد هذا المنتج خيارًا مثاليًا لتعزيز مستوى أتمتة العمليات وتحقيق التحكم الدقيق في السوائل، ويستخدم على نطاق واسع في سيناريوهات الأتمتة الصناعية التي تتطلب إدارة معقدة لاتجاه التدفق.
