نظرة عامة على المنتج

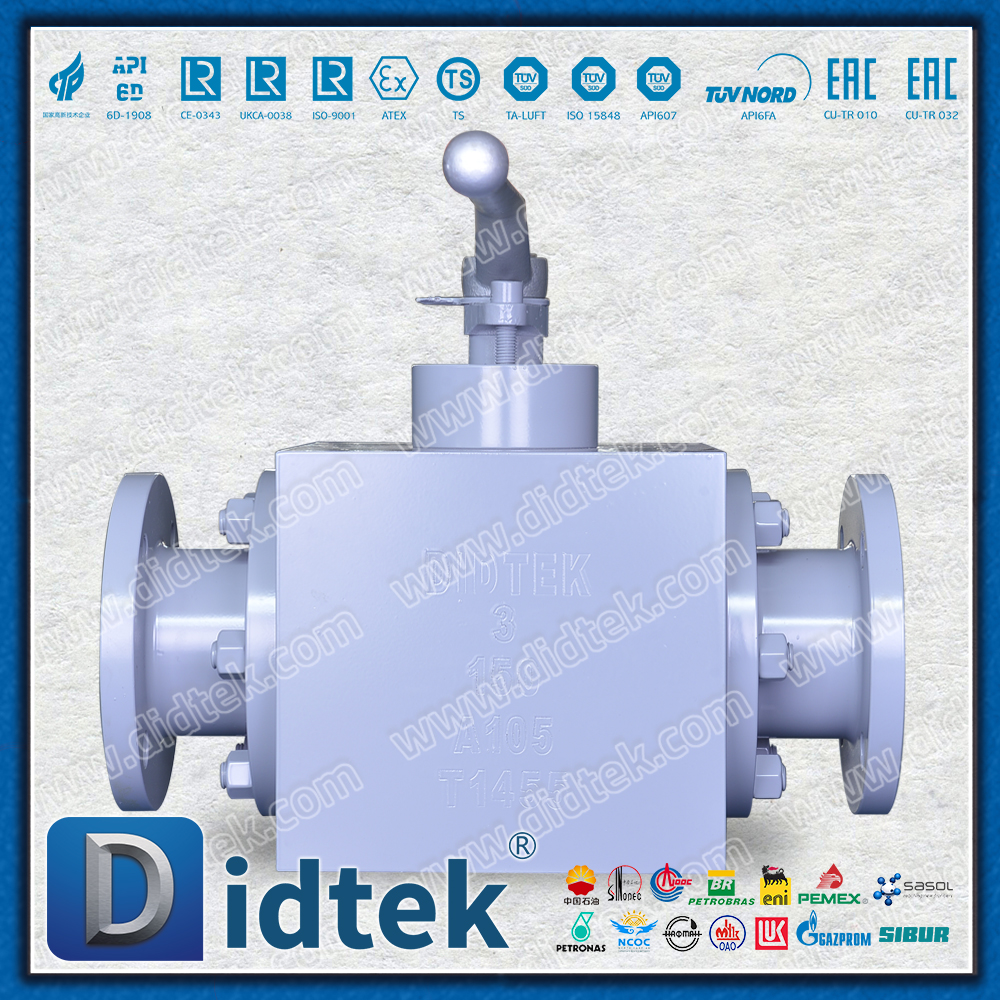

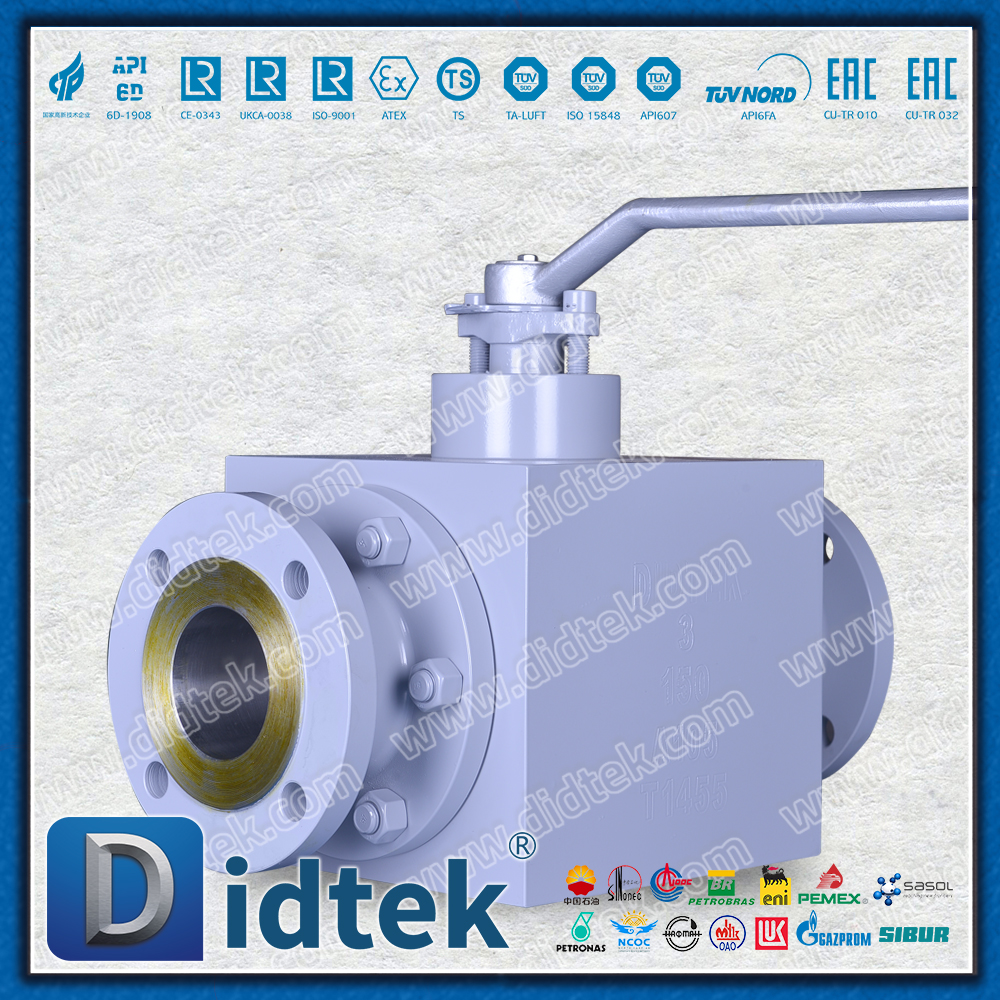

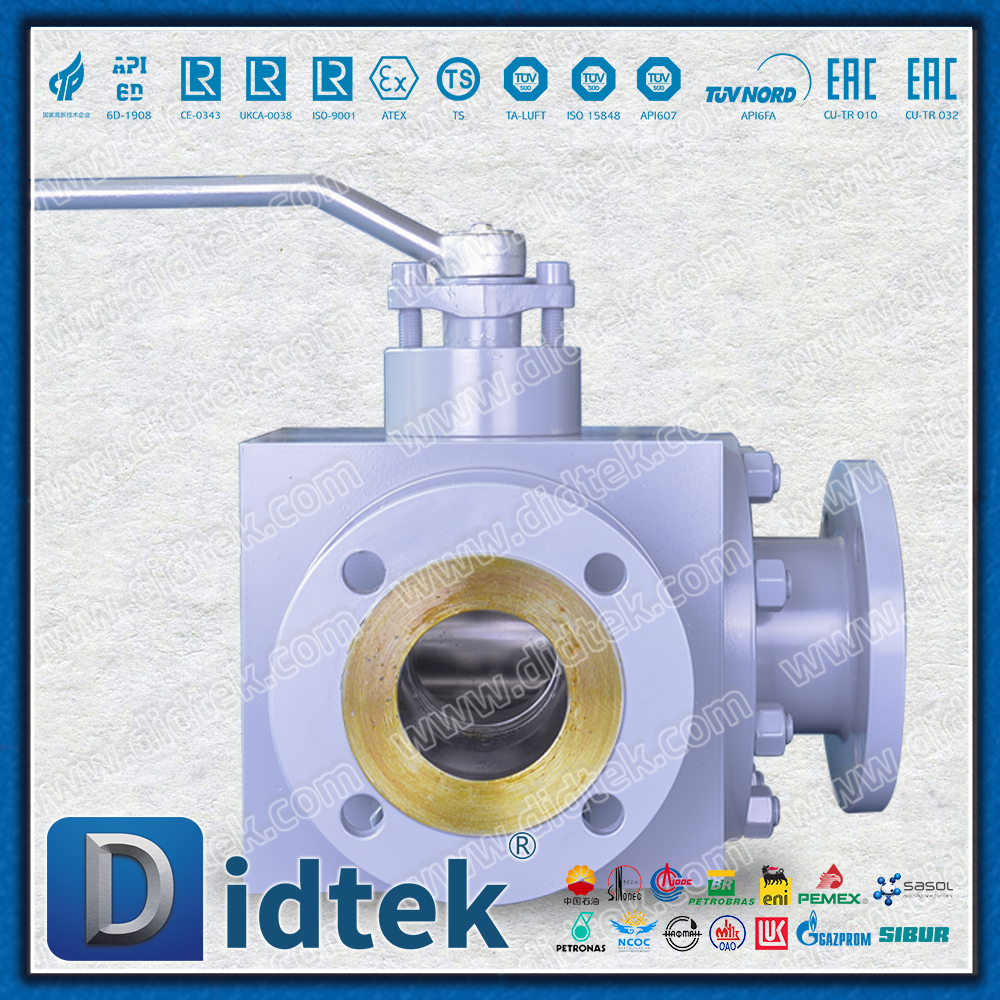

إن الصمام الكروي ثلاثي الاتجاه المصنوع من الفولاذ المقاوم للصدأ والمختوم بالمعدن هو صمام خاص مصمم خصيصًا لوسط ثاني أكسيد الكربون (CO₂). إنها تعتمد جسم صمام فولاذي مطروق، وختم معدني صلب وهيكل قناة تدفق ثلاثي الاتجاهات، والذي يمكنه التعامل بشكل موثوق مع ظروف العمل القاسية لثاني أكسيد الكربون السائل والغازي والفائق الحرج، وتحقيق التحكم الدقيق في تبديل الوسائط والتوزيع والعزل.
المواصفات الفنية
| فئة المعلمة | المواصفات الفنية |
| مادة جسم الصمام | ASTM A105 / A182 F316 / F304 الفولاذ المطروق |
| تصنيف الضغط | فئة 150-600 (PN16 - PN100) |
| نطاق درجة الحرارة | -196 درجة مئوية إلى +425 درجة مئوية (ختم معدني) |
| طرق الاتصال | شفة / بعقب اللحام / الخيط |
| نوع الختم | ختم معدني صلب (كربيد التنغستن / سبائك الأقمار الصناعية) |
| شكل قناة التدفق | النوع L (ثنائي الموضع وثلاثي الاتجاهات)/النوع T (ثلاثي الأوضاع ثلاثي الاتجاهات) |
| الوسائط القابلة للتطبيق | ثاني أكسيد الكربون السائل، ثاني أكسيد الكربون الغازي، ثاني أكسيد الكربون فوق الحرج |
| معايير الحماية من الحرائق | أبي 607 / أبي 6FA |
| درجة التسرب | أنسي B16.104 الفئة الخامسة |
ميزات المنتج
1. نظام ختم معدني متخصص
سطح مانع للتسرب فائق الصلابة: سطح مانع للتسرب للكرة ومقعد الصمام مصنوع من كربيد التنجستين المرشوشة الأسرع من الصوت أو سبيكة الأقمار الصناعية، مع صلابة HRC≥58
القدرة على التكيف مع درجات الحرارة المنخفضة: تضمن عملية المعالجة الحرارية الخاصة أن مكونات الختم لا تصبح هشة على البارد عند -196 درجة مئوية.
تصميم بدون تسرب: أزواج الختم المعدنية المطحونة بدقة تحقق الختم على مستوى الفقاعات
2. هيكل جسم الصمام الفولاذي المطروق
خصائص القوة العالية: تم تشكيلها في الشكل، واتجاه تدفق الحبوب الأمثل، وقوة الشد ≥485 ميجا باسكال
ضغط ممتاز: لا توجد عيوب في الصب، ويتم زيادة قدرة تحمل الضغط بنسبة 30%
إمكانية تتبع المواد: توفير شهادات اعتماد المواد 3.1 كاملة
3. تصميم خاص لوسط ثاني أكسيد الكربون
منع تكوين الجليد الجاف: يمنع التصميم الخاص لتخفيف ضغط تجويف الصمام تكوين الجفاف عندما يتبخر ثاني أكسيد الكربون السائل
معالجة بدرجة حرارة منخفضة: تخضع جميع المكونات الحاملة للضغط إلى معالجة شديدة التبريد للتخلص من إجهاد التصنيع
تحسين مواد الختم: يتم اعتماد مواد مركبة خاصة استجابة لخصائص نفاذية ثاني أكسيد الكربون
4. تكوين وظيفة ثلاثية الاتجاه
قناة التدفق على شكل حرف L: تحقق التحكم في تبديل الوسط بين منفذين
قناة T: تكمل التحويل أو التقارب أو القطع الكامل للوسيط
التبديل المرن: يحل الصمام الواحد محل مجموعات الصمامات المتعددة ذات الاتجاهين، مما يبسط تصميم خطوط الأنابيب
المعلمات الأساسية
تصنيف الضغط: فئة 150-600 (PN16-100)
نطاق درجة الحرارة: -196 درجة مئوية إلى +425 درجة مئوية
طرق الاتصال: شفة/لحام بعقب/خيط
الوسط القابل للتطبيق: ثاني أكسيد الكربون السائل/الغازي/فوق الحرج
وضع التشغيل: يدوي/هوائي/كهربائي
مجال التطبيق
احتجاز الكربون وتخزينه: نقل ثاني أكسيد الكربون فوق الحرج في أنظمة CCUS
الغاز الصناعي: معدات تخزين ثاني أكسيد الكربون السائل ونقله واستعادته
الأغذية والمشروبات: خط إنتاج المشروبات الغازية، تخمير البيرة
صناعة البتروكيماويات: نظام حقن معزز لاستخلاص النفط
ملخص
توفر الصمامات الكروية ثلاثية الاتجاهات الفولاذية المختومة بالمعدن لوسط ثاني أكسيد الكربون، من خلال مزيج مثالي من اختيار المواد المخصصة وتقنية الختم المبتكرة وعمليات التصنيع الدقيقة، ما يلي:
أداء الختم المتميز: يضمن الختم المعدني الصلب عدم التسرب
قدرة واسعة على التكيف مع ظروف العمل: تغطي الحالات السائلة والغازية وفوق الحرجة
عمر الخدمة الطويل: يتجاوز عمر الخدمة المصمم 100000 دورة
التحكم الذكي: يدعم تكامل الأنظمة الآلية
يعد هذا المنتج حلاً مثاليًا للتحكم في وسط ثاني أكسيد الكربون في صناعات مثل احتجاز الكربون والغازات الصناعية والأغذية والمشروبات، مما يوفر ضمانات موثوقة وآمنة للتحكم في السوائل لتدفقات العمليات الحديثة.
| ماركة | ديديك |
| بناء | كرة |
| مادة الصمام | توفر شركة Didtek الفولاذ المصبوب، والفولاذ المقاوم للصدأ، والسبائك الخاصة، وCI، وDI وما إلى ذلك |
| نوع الصمام | شركة ديدتيك تنتج صمام الكرة |
| اختبار الصمام | تم اختبار الكمية بنسبة 100% قبل التسليم |
| ضمان الصمام | 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت |
| هيكل الصمام | صمام الكرة |
| تسليم الصمام | 15 - 30 يوما |
| عينة الصمام | العينة متاحة بواسطة صمام Didtek |
| لون الصمام | طلب العميل |
| تعبئة الصمامات | حالة الخشب الرقائقي لصمام الكرة |
| موك | 1 مجموعة |
| شهادة الصمام | API6D/CE/ISO9001/ISO14001 |
| مكان المنشأ | تشجيانغ، الصين (البر الرئيسي) |
| تفاصيل التسليم: | يتم الشحن خلال 15-30 يومًا بعد الدفع |
| Port | شنغهاي أو نينغبو |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
