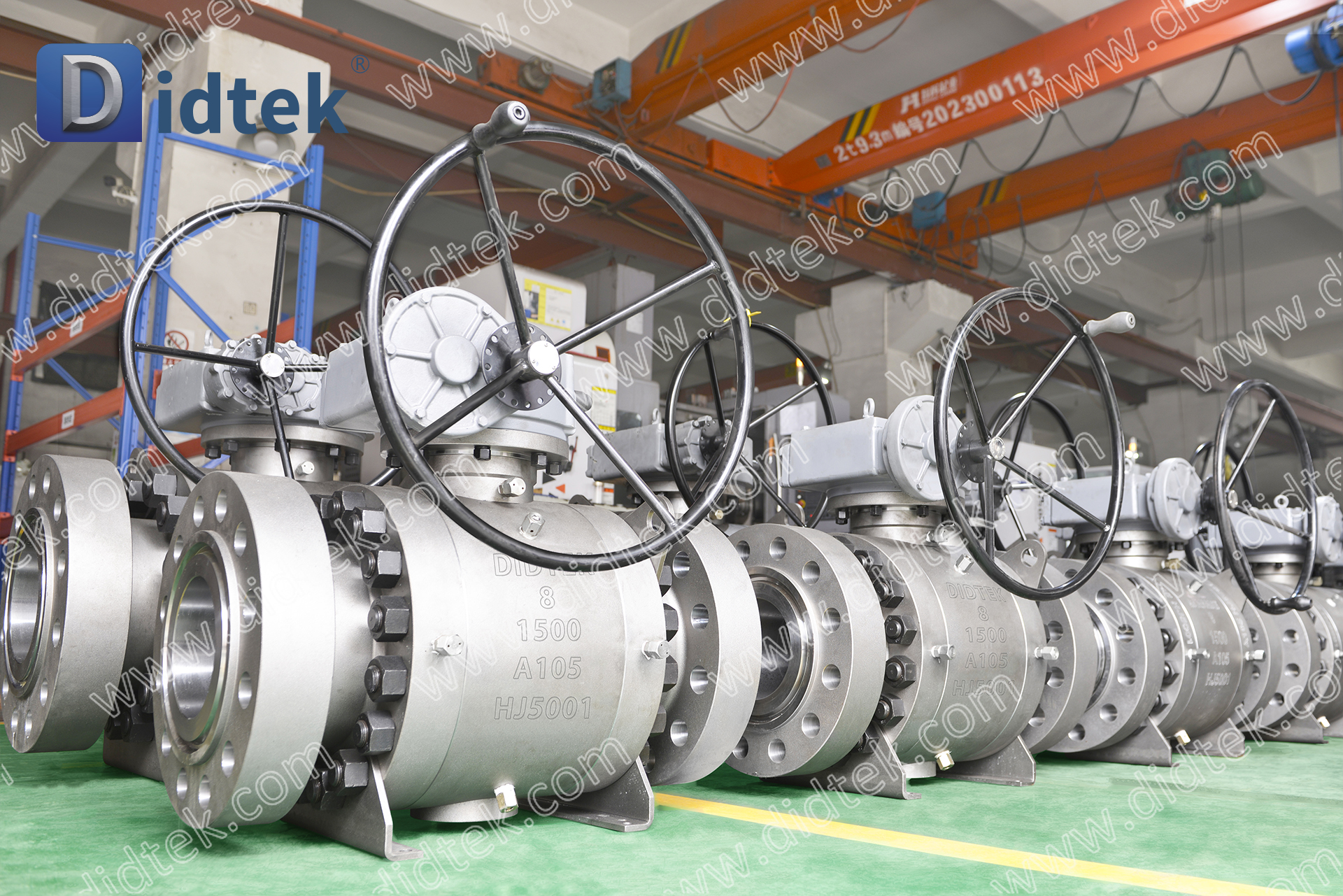

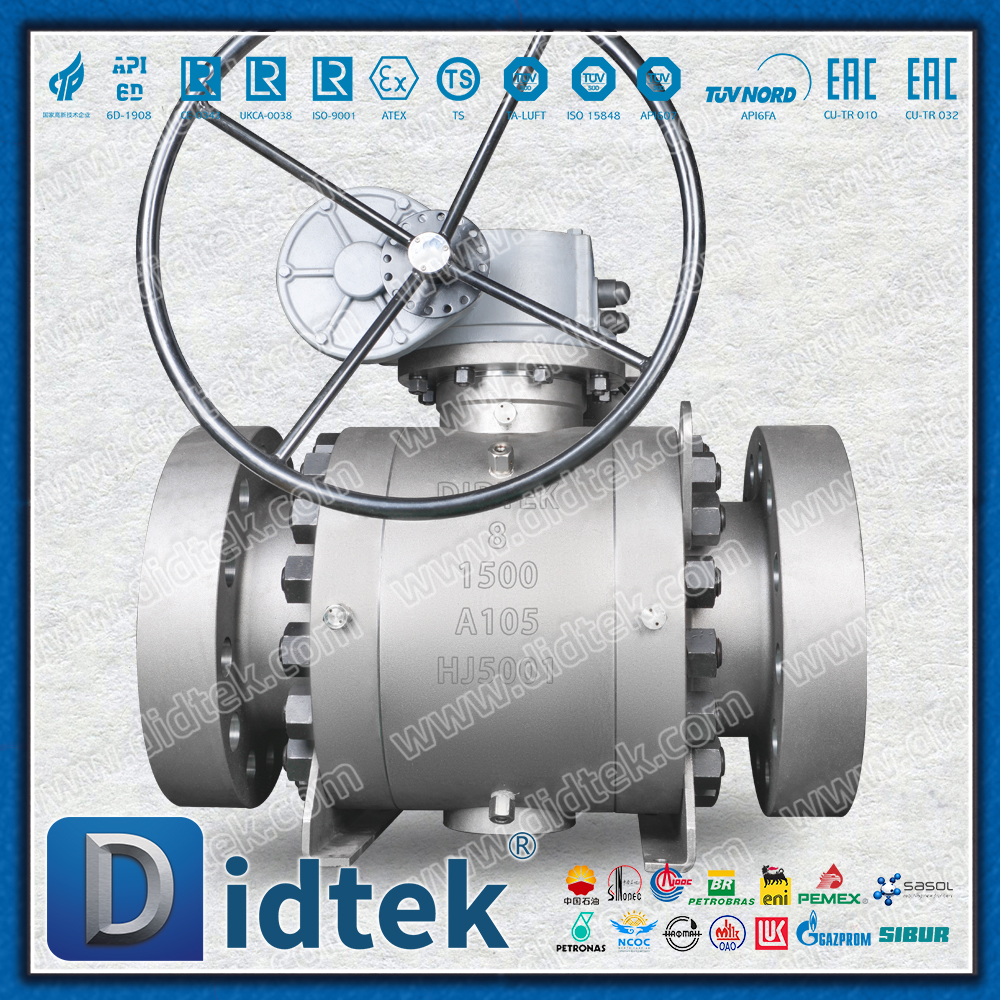

صمام كروي مُثبت على مرتكز الدوران من الفولاذ المشكل عالي الضغط من Didtek ذو شفة كاملة A105

نظرة عامة على المنتج

إنه صمام كروي صناعي عالي الأداء وموثوق للغاية مصمم لظروف العمل القاسية. إنه يدمج التصميم وخصائص المواد للعديد من الصمامات المتطورة وهو مناسب لأنظمة خطوط الأنابيب الصناعية التي تتطلب إغلاقًا صارمًا وتشغيلًا عالي الضغط وعمر خدمة طويل.

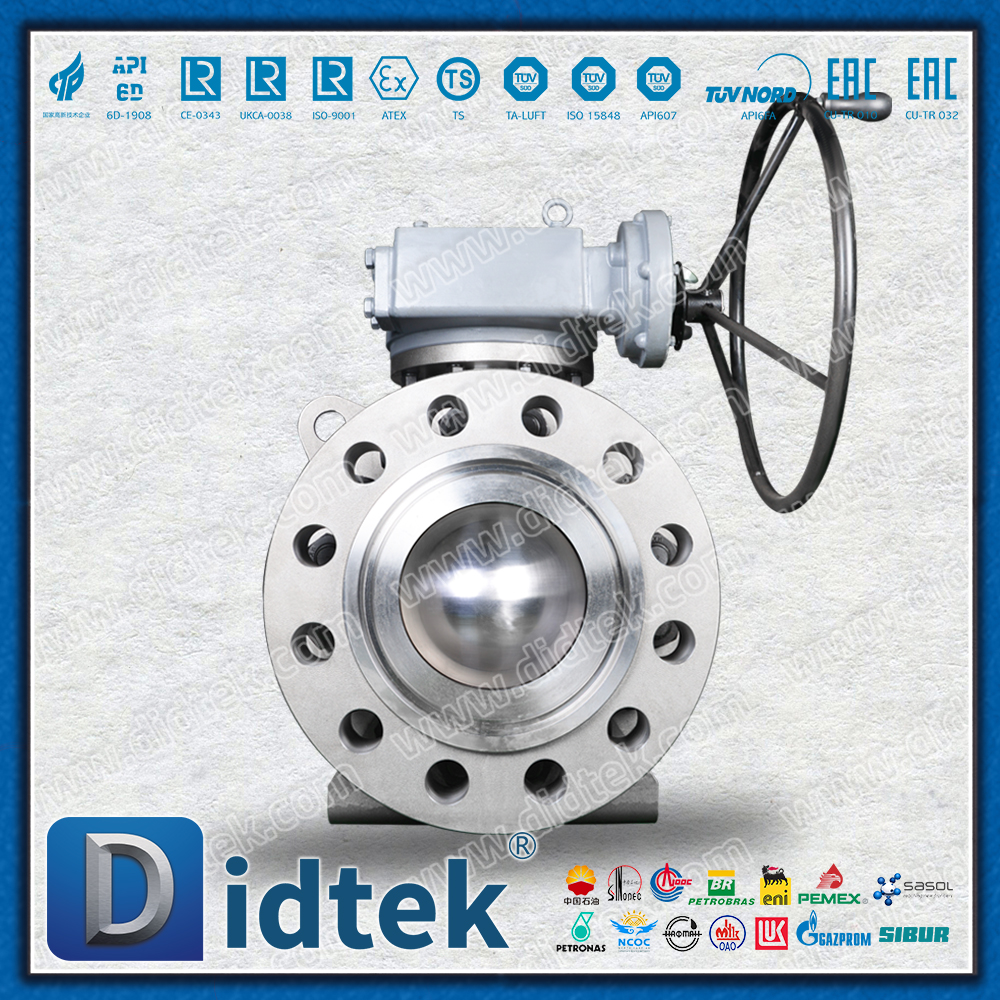

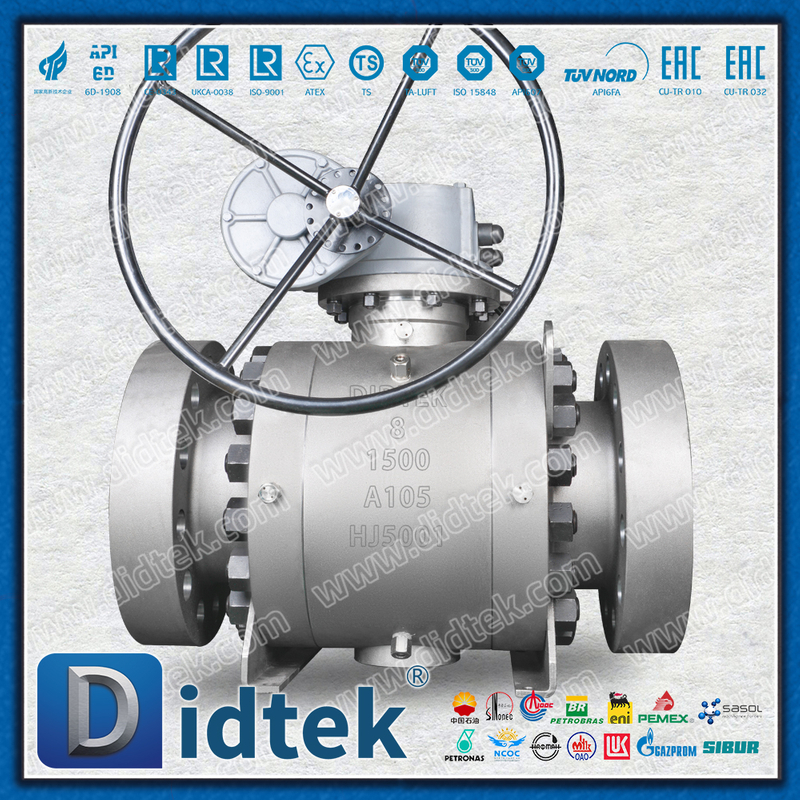

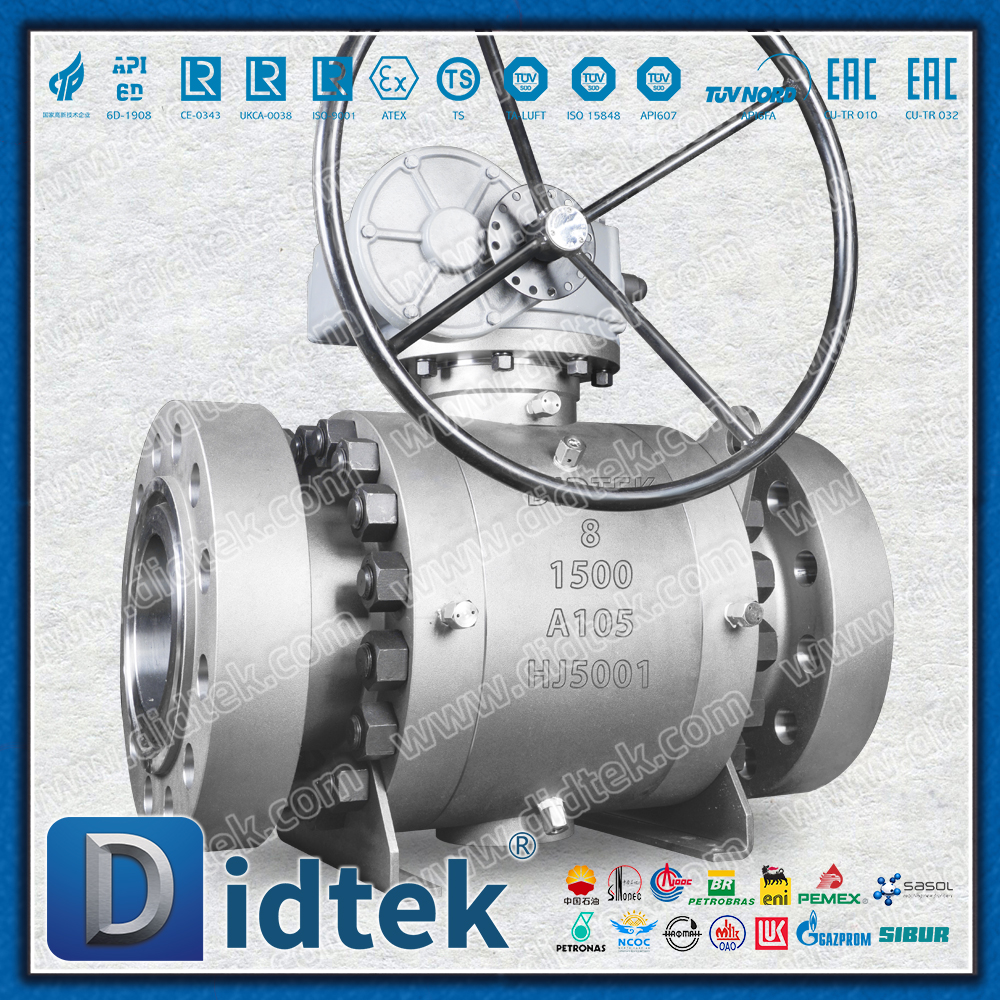

صمام كروي مُثبت على مرتكز الدوران من الفولاذ المشكل عالي الضغط من Didtek ذو شفة كاملة A105

شرح مفصل للميزات الرئيسية

جسم الصمام والمواد

هيكل الحدادة: يتم تصنيع المكونات الرئيسية الحاملة للضغط في جسم الصمام عن طريق عملية الحدادة. بالمقارنة مع الصمامات المصبوبة، تتمتع الصمامات الفولاذية المطروقة بقوة ميكانيكية أعلى، وبنية طور بلوري أفضل ومقاومة أقوى للصدمات والتعب، وهي مناسبة بشكل خاص للوسائط ذات الضغط العالي والخطرة.

المادة A105: هذه هي درجة مادة تزوير الفولاذ الكربوني وفقًا لمعيار ASTM وهي واحدة من المواد القياسية والأكثر استخدامًا لتصنيع الصمامات ذات درجة الحرارة العالية والضغط العالي. إنه يتميز بخصائص ميكانيكية ممتازة ومقاومة درجات الحرارة العالية، وعادة ما يستخدم في نطاق درجات الحرارة من -29 درجة مئوية إلى 425 درجة مئوية.

طريقة دعم المجال

قلب الكرة الثابت: هذا هو التصميم الأساسي لهذا الصمام. يتم دعم الكرة بشكل صارم بواسطة عمودين ثابتين في الأعلى والأسفل، ولن تتحرك أثناء التشغيل. يتيح هذا الهيكل:

تطبيق الضغط العالي: يمكنه تحمل ضغط خط الأنابيب العالي للغاية، ولن يتعرض مقعد الصمام لتشوه مفرط بسبب الضغط المتوسط.

التشغيل بعزم دوران منخفض: حتى في ظل الضغط العالي، يكون عزم الدوران للفتح والإغلاق أقل بكثير من عزم الدوران للصمامات الكروية العائمة، مما يسهل تكوين المحركات الكبيرة.

عمر الخدمة الطويل: تؤدي عملية الفتح والإغلاق إلى تآكل بسيط في مقعد الصمام، مما يؤدي إلى إطالة عمر خدمة الصمام بشكل كبير.

تصميم قناة التدفق

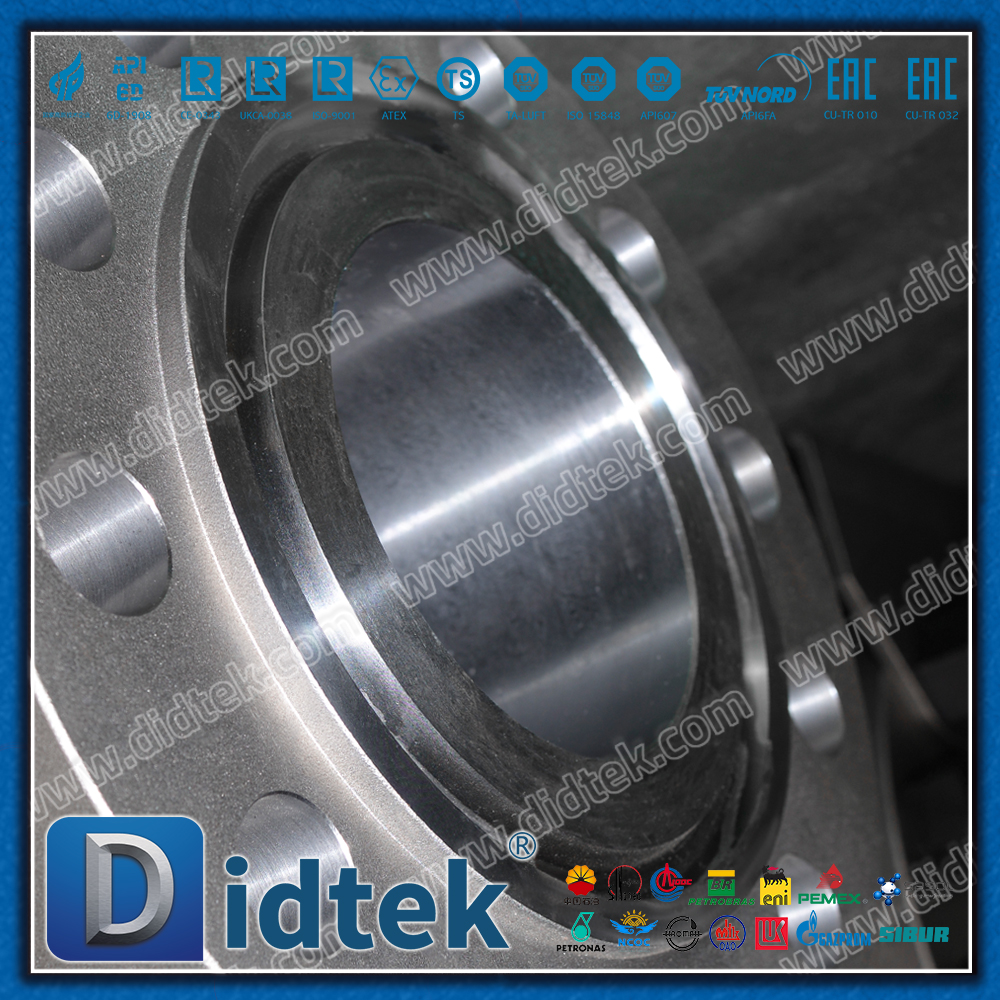

التجويف الكامل: قطر القناة داخل الصمام هو في الأساس نفس التجويف الاسمي لخط الأنابيب المتصل. يتيح هذا التصميم:

فقدان الضغط صفر: لا يوجد انخفاض تقريبًا في الضغط عندما يتدفق الوسط عبر الصمام.

قدرة تمرير الكرة: يعد السماح لمنظفات الأنابيب أو كرات الخنازير بالمرور أمرًا بالغ الأهمية لخطوط الأنابيب التي تتطلب تنظيفًا منتظمًا.

تصنيف الضغط

الضغط العالي: يتوافق هذا التصميم عادة مع معايير ANSI Class 600، 900، 1500 أو درجات الضغط الأعلى ويمكن تطبيقه على ظروف العمل ذات الضغط العالي في صناعات مثل البترول والغاز الطبيعي والهندسة الكيميائية.

طريقة الاتصال

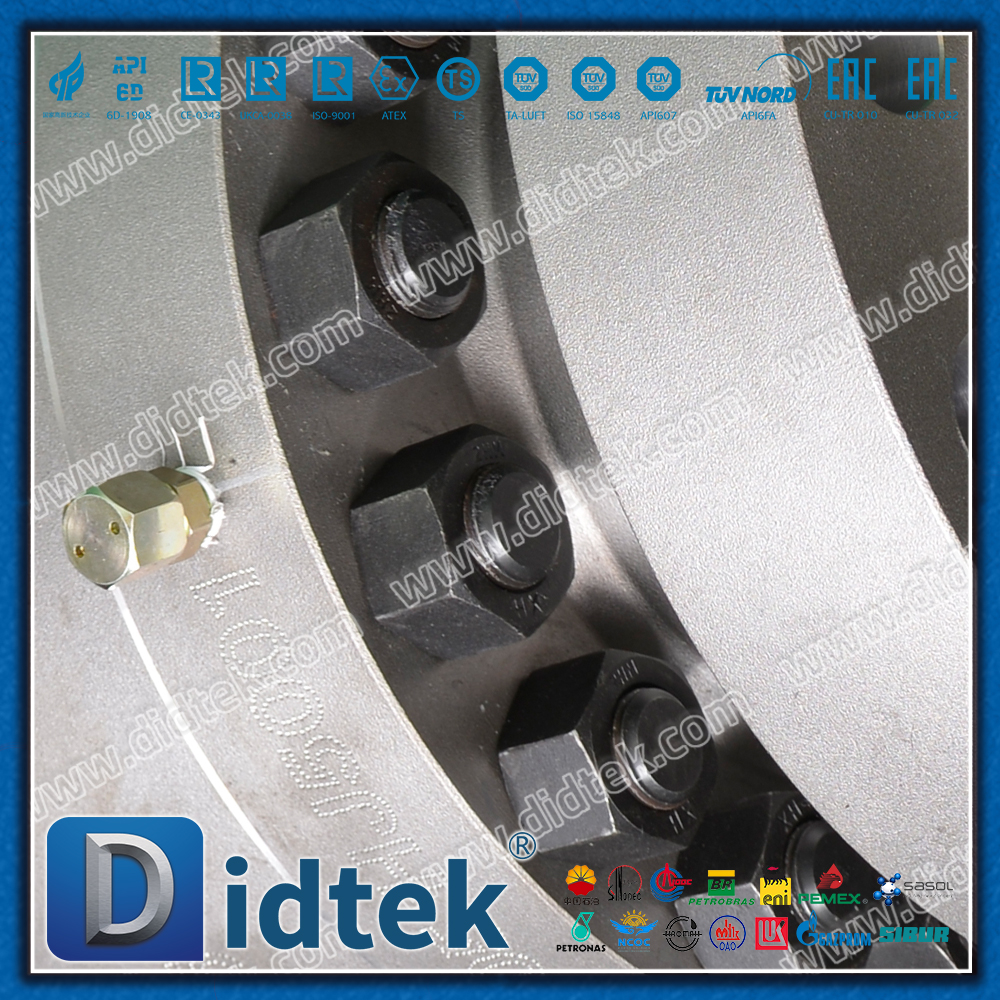

اتصال الحافة: يتم توصيله بنظام خطوط الأنابيب من خلال لوحة الحافة ويتم تثبيته بمسامير. هذه هي طريقة الاتصال الأكثر استخدامًا والموثوقة في خطوط الأنابيب ذات القطر الكبير ذات الضغط العالي، وهي ملائمة للتركيب والتفكيك والصيانة، ولها أداء إغلاق موثوق.

ملخص المزايا

قوة وأمان عاليان: يضمن جسم الصمام A105 الفولاذي المطروق والهيكل الثابت سلامة الصمام وسلامته تحت الضغط العالي ودرجة الحرارة العالية وحمل الصدمات.

أداء إغلاق ممتاز: يضمن التصميم الثابت أن يتم الضغط على مقعد الصمام بالتساوي تحت الضغط العالي، مما يوفر أداء إغلاق موثوق به وانخفاض خطر التسرب الداخلي.

مقاومة تدفق منخفضة وقدرة تدفق عالية: يقلل تصميم التجويف الكامل من فقدان الطاقة أثناء التدفق المتوسط ​​إلى أقصى حد.

سهل التشغيل ومتين: مناسب للتشغيل المتكرر، مع تكاليف صيانة منخفضة وفعالية عالية من حيث التكلفة طوال دورة حياته.

تعدد الاستخدامات: يمكن تهيئته بسهولة باستخدام علب التروس أو المحركات الهوائية أو الهيدروليكية أو الكهربائية لتحقيق التحكم الآلي عن بعد.

سيناريوهات التطبيق النموذجية

يعد هذا الصمام خيارًا مثاليًا للمجالات الصناعية الصعبة التالية:

النفط والغاز: خطوط الأنابيب لمسافات طويلة، ومنشآت رؤوس الآبار، وخطوط أنابيب معالجة الضغط العالي في مصافي النفط.

الهندسة الكيميائية والبتروكيماويات: معدات تفاعل الضغط العالي، وقطع الوسائط المسببة للتآكل أو السامة.

الطاقة والطاقة: أنظمة إمداد البخار والمياه ذات الضغط العالي لمحطات الطاقة.

الهندسة البحرية: أنظمة خطوط الأنابيب المغمورة.

أي ظروف تشغيل تتطلب فقدان الضغط صفرًا وقطع الضغط العالي والموثوقية العالية.

خاتمة

يمثل هذا الصمام الكروي الثابت المصنوع من الفولاذ المطروق A105 ذو التجويف الكامل والمتصل بالشفة حلاً للصمامات الصناعية للخدمة الشاقة لظروف التشغيل الحرجة. من خلال الجمع بين تفوق المواد المطروقة، واستقرار المجالات الثابتة وسلاسة التصميم ذو التجويف الكامل، فإنه يوفر ضمانات آمنة وفعالة وطويلة العمر للتحكم في السوائل لخطوط الأنابيب الصناعية الحديثة.

مواصفات التصميم:
