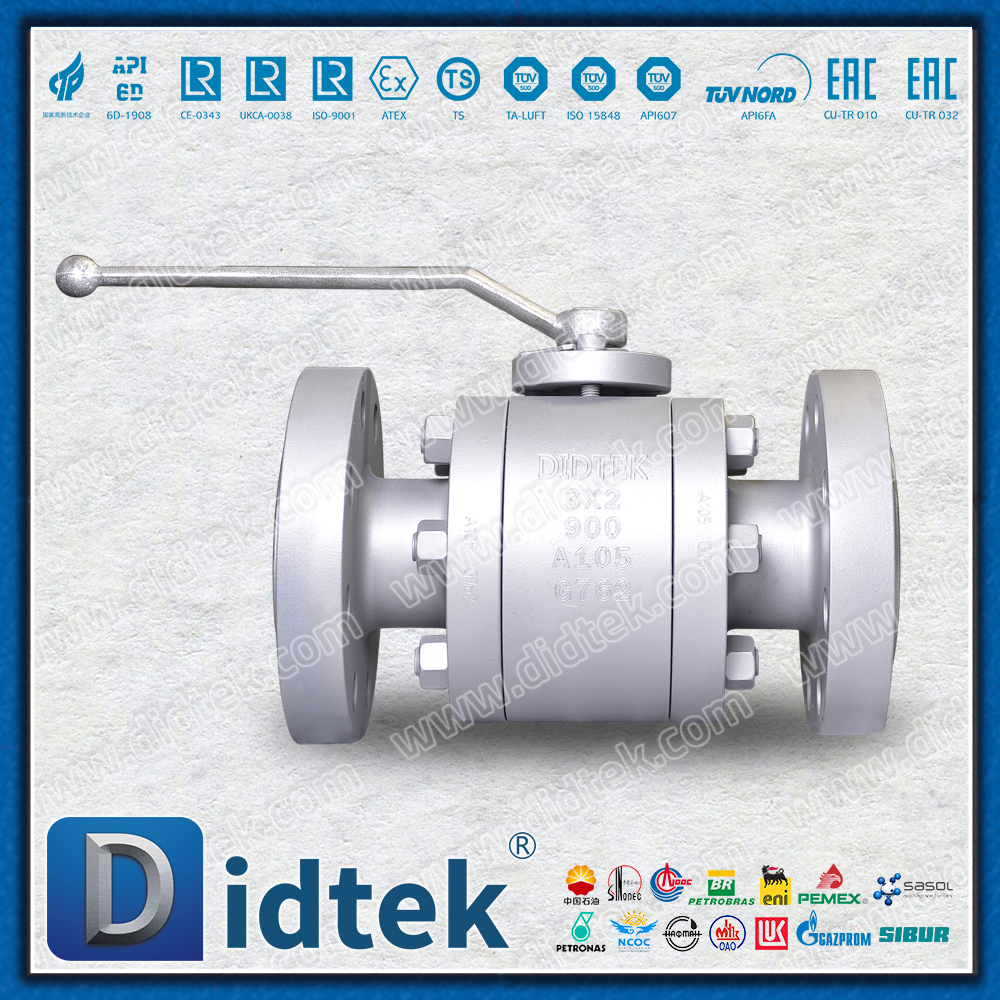

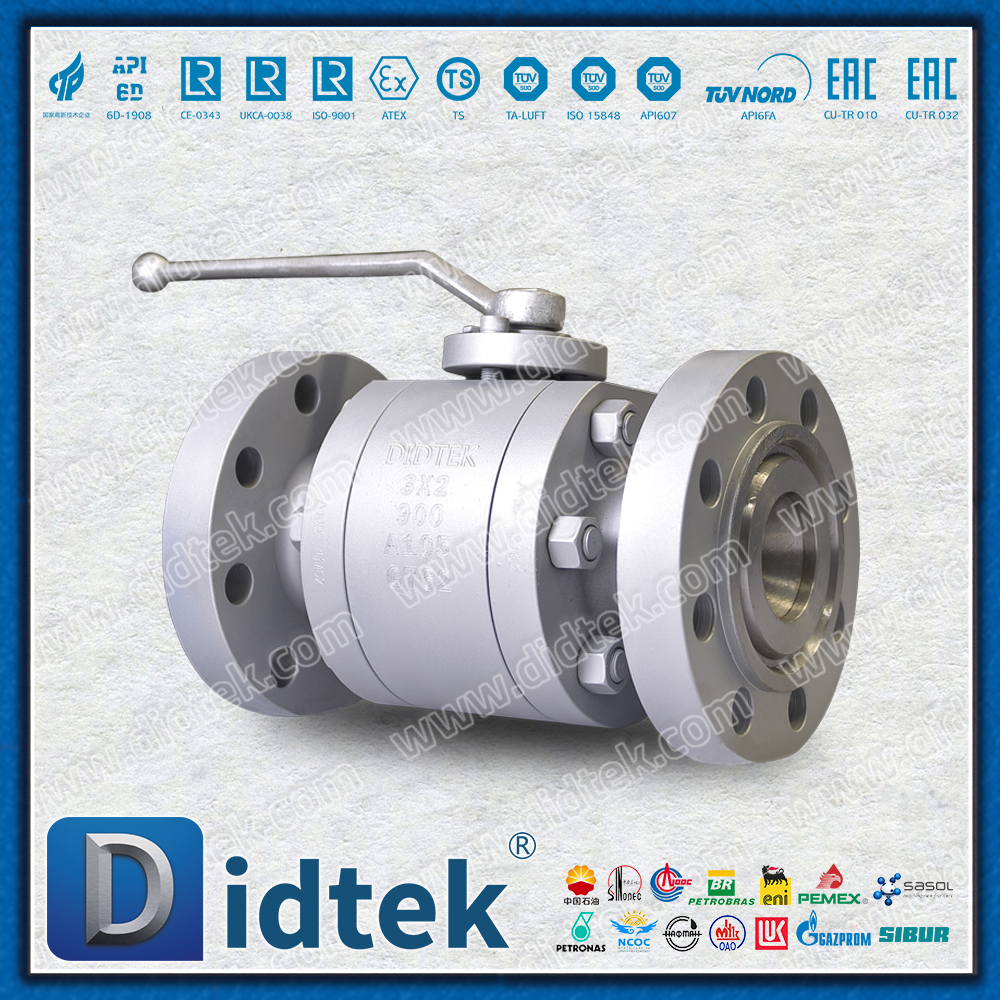

A105 الكربون الصلب 3''X2'' يقلل من التجويف صمام الكرة العائمة مزورة

نظرة عامة على المنتج

إن الصمام الكروي العائم المصنوع من الصلب الكربوني A105 ذو القطر المنخفض 3'×2' هو صمام ذو قطر مخفض خاص مصنوع من مطروقات الفولاذ الكربوني ASTM A105. يتميز المنتج بتصميم ذو قطر منخفض مع مدخل 3 بوصة ومخرج 2 بوصة. إلى جانب القوة العالية لجسم الصمام الفولاذي المطروق والختم الموثوق لهيكل الكرة العائمة، فإنه يضمن أداء تحمل الضغط مع تحقيق التحكم في التدفق وتحسين التكلفة. إنه خيار مثالي لمنافذ المضخات، قبل صمامات التحكم، وخطوط الأنابيب الصناعية الأخرى التي تتطلب توصيلات ذات قطر منخفض.

المواصفات الفنية

ميزات المنتج

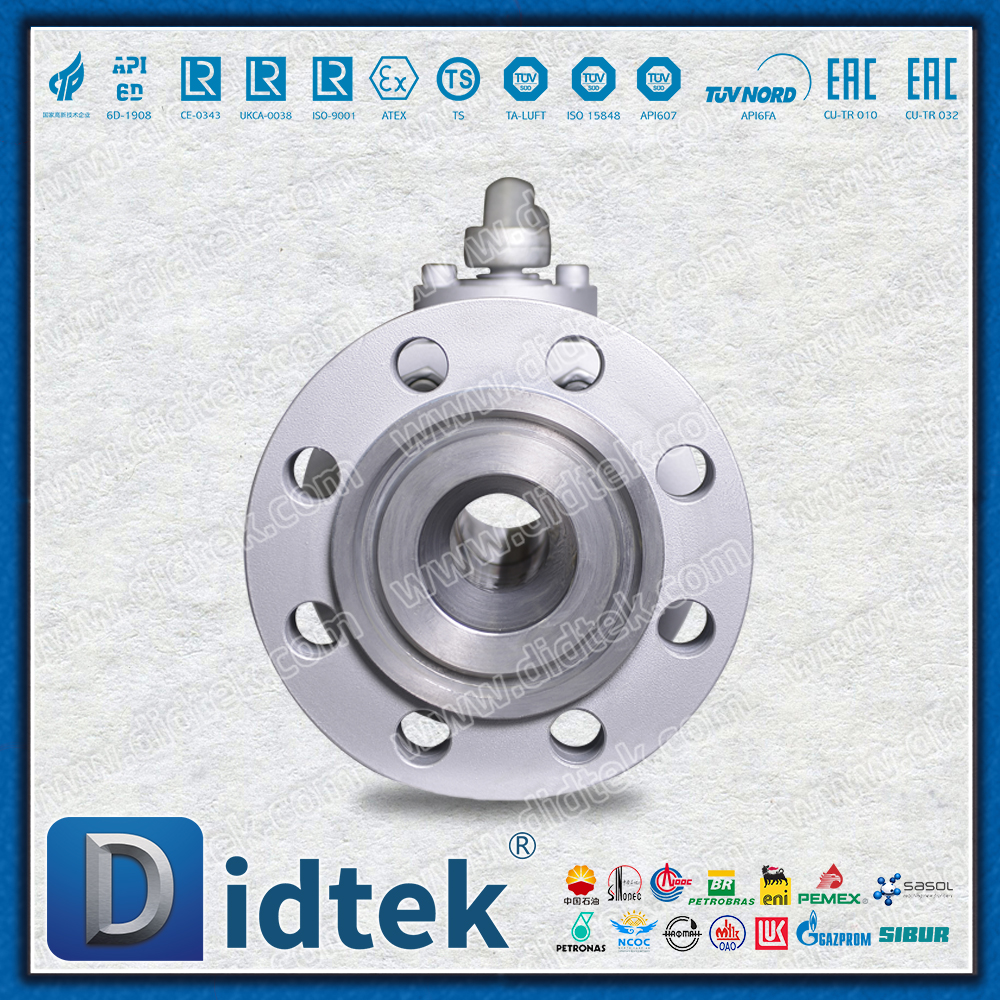

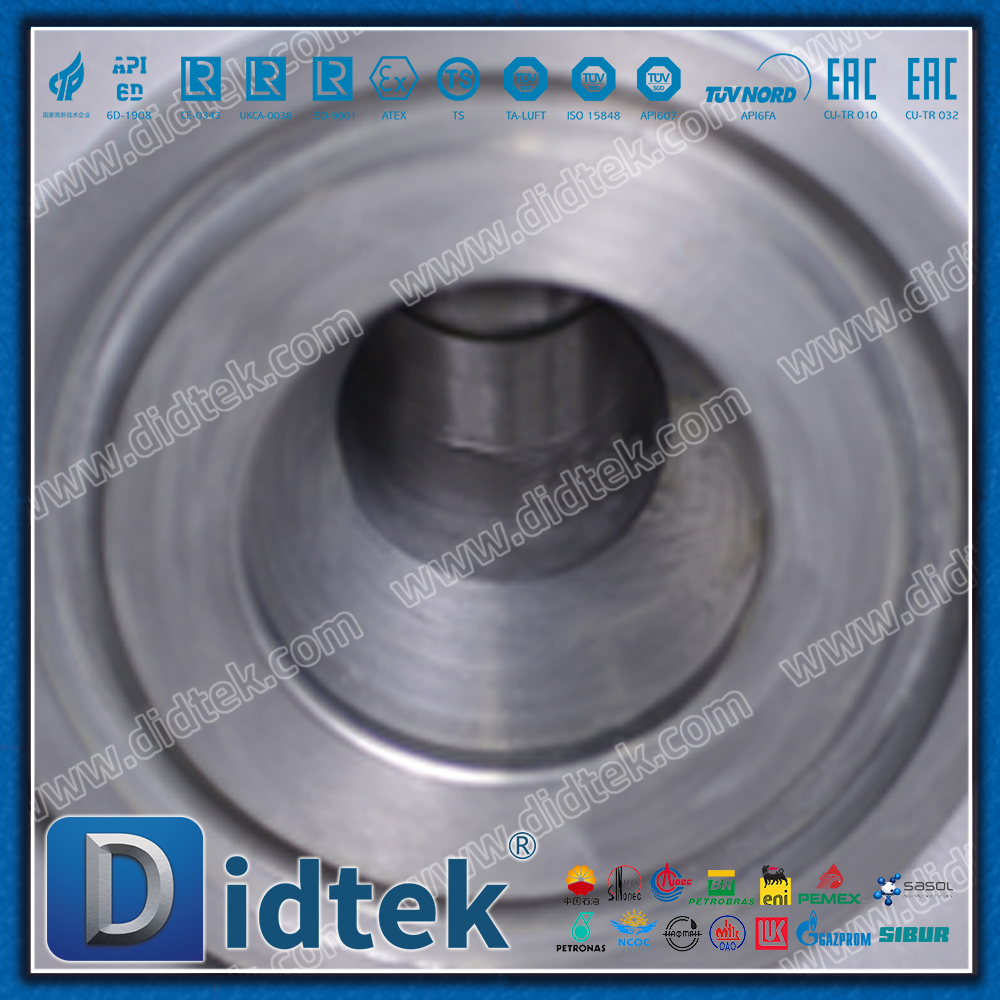

1. التصميم الأمثل لقنوات الجريان السطحي المنخفضة

تصميم الهيكل الاقتصادي

يتم تقليل تكلفة تصنيع الصمامات بشكل كبير من خلال تصميم تقليل القطر

تقليل قطر الكرة وخفض عزم التشغيل بنسبة 30%

الحفاظ على قوة جسم الصمام دون التقليل من قدرته على تحمل الضغط

مزايا التحكم في التدفق

تحقيق انتقال تغيير القطر لنظام خطوط الأنابيب

إنها مناسبة لظروف العمل حيث يجب تقليل معدل التدفق

حفظ المفاصل المخفض الإضافية

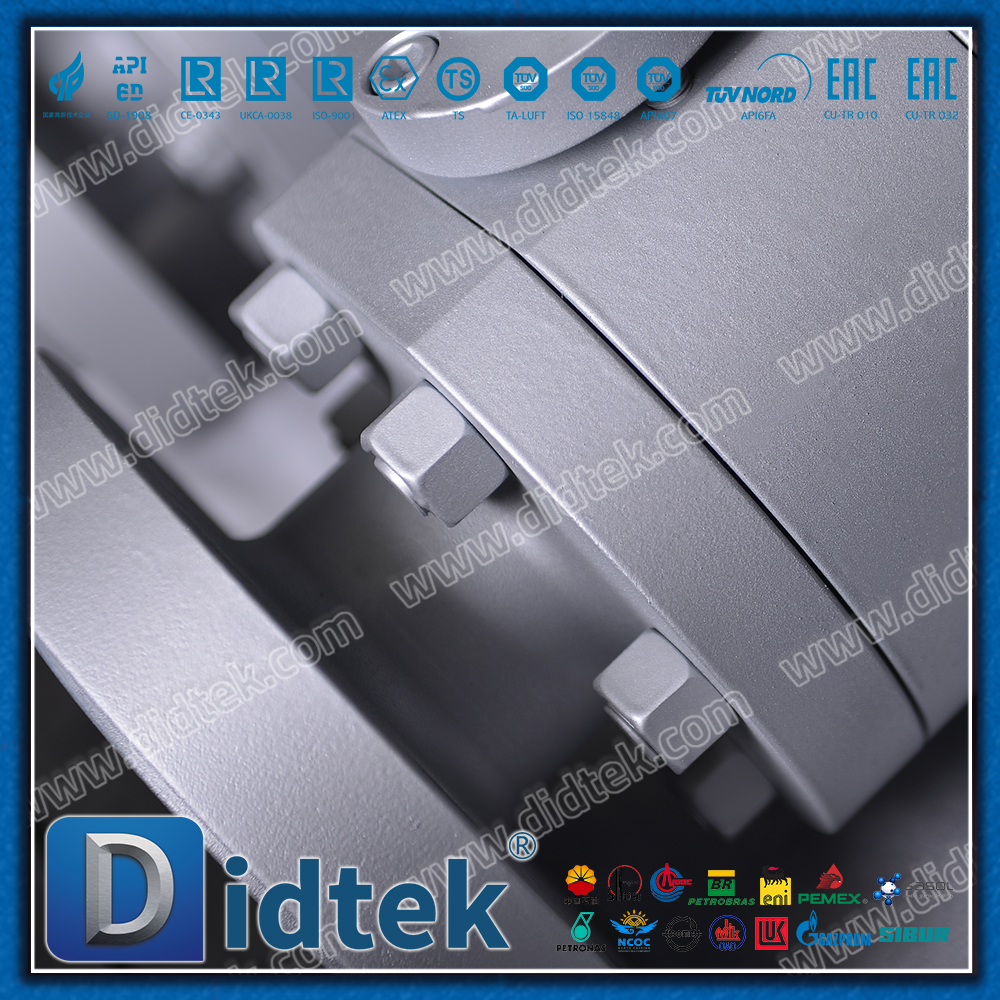

2. جسم الصمام الفولاذي المطروق A105

خصائص عالية القوة

قوة الشد ≥ 485 ميجا باسكال

قوة الخضوع ≥ 250 ميجا باسكال

إنها تتمتع بمتانة تأثير ممتازة، مع طاقة تأثير شاربي تبلغ ≥ 27J

مزايا المطروقات

لا توجد عيوب في الصب، وسلامة تحمل الضغط أعلى

المادة كثيفة ولها عمر خدمة طويل

3. نظام ختم الكرة العائمة

ختم التعزيز الذاتي

يدفع الضغط المتوسط ​​الكرة للضغط على مقعد الصمام. كلما زاد الضغط، كلما كان الختم أكثر موثوقية

الحفاظ على عدم التسرب عند مستوى ضغط الفئة 600

قدرة الختم ثنائية الاتجاه

يضمن التحميل المسبق المصمم بعناية إحكامًا موثوقًا ثنائي الاتجاه

اجتياز اختبار الختم API 598

4. الخصائص الهيكلية الخاصة

تصميم مضاد للكهرباء الساكنة: المقاومة بين الكرة وساق الصمام وجسم الصمام أقل من 10 أوم

السلامة من الحرائق: يتوافق مع معيار API 607. يتم تشكيل الختم المعدني بعد فشل الختم الناعم

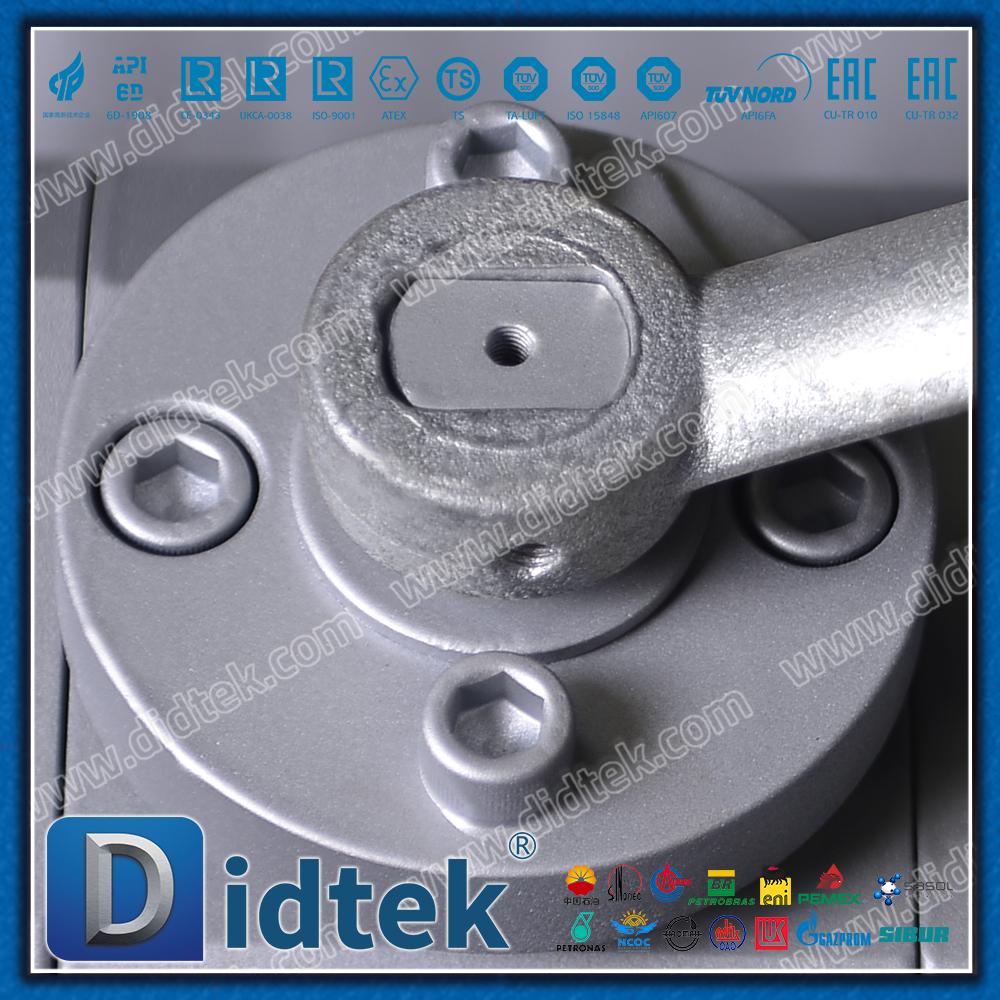

ساق الصمام المضاد للانفجار: ساق الصمام ذو الهيكل على شكل حرف T لضمان السلامة التشغيلية

مجال التطبيق

1. النفط والغاز

التحكم في تقليل الضغط عند مخرج المضخة

تخفيض الضغط قبل جهاز القياس

تنظيم ضغط خطوط الأنابيب

2. العملية الكيميائية

التحكم في تغذية المفاعل

مدخل ومخرج الفلتر

تخفيض الضغط قبل الصك

3. المرافق العامة

تخفيض الضغط في نظام إمدادات المياه

نظام الهواء المضغوط

نظام تخفيض ضغط البخار

4. تطبيقات خاصة

يتغير قطر واجهة الجهاز

أماكن محدودة المساحة

المشاريع الحساسة للميزانية

ملخص

الصمام الكروي العائم المصنوع من الفولاذ الكربوني A105 بقطر 3 × 2 بوصة، من خلال مزيج مثالي من التصميم الأمثل للقطر المنخفض، والمواد الفولاذية المطروقة الموثوقة وتقنية الكرة العائمة الناضجة، يوفر للمستخدمين الصناعيين ما يلي:

ميزة كبيرة من حيث التكلفة: يقلل تصميم القطر المنخفض من تكلفة تصنيع الصمامات

أداء ضغط موثوق: يضمن جسم الصمام الفولاذي المطروق التشغيل الآمن تحت الضغط العالي

تجربة تشغيل مريحة: تعمل الكرة ذات القطر المنخفض على تقليل عزم دوران التشغيل

تكوين مرن لخطوط الأنابيب: تصميم المخفض المتكامل يوفر ملحقات خطوط الأنابيب

يعد هذا المنتج خيارًا مثاليًا للتطبيقات الصناعية الحساسة للميزانية والتي تتطلب أداءً موثوقًا. بفضل أداء التكلفة المتميز والجودة الموثوقة، فإنه يوفر حلاً اقتصاديًا وعمليًا للتحكم في السوائل الصناعية.
