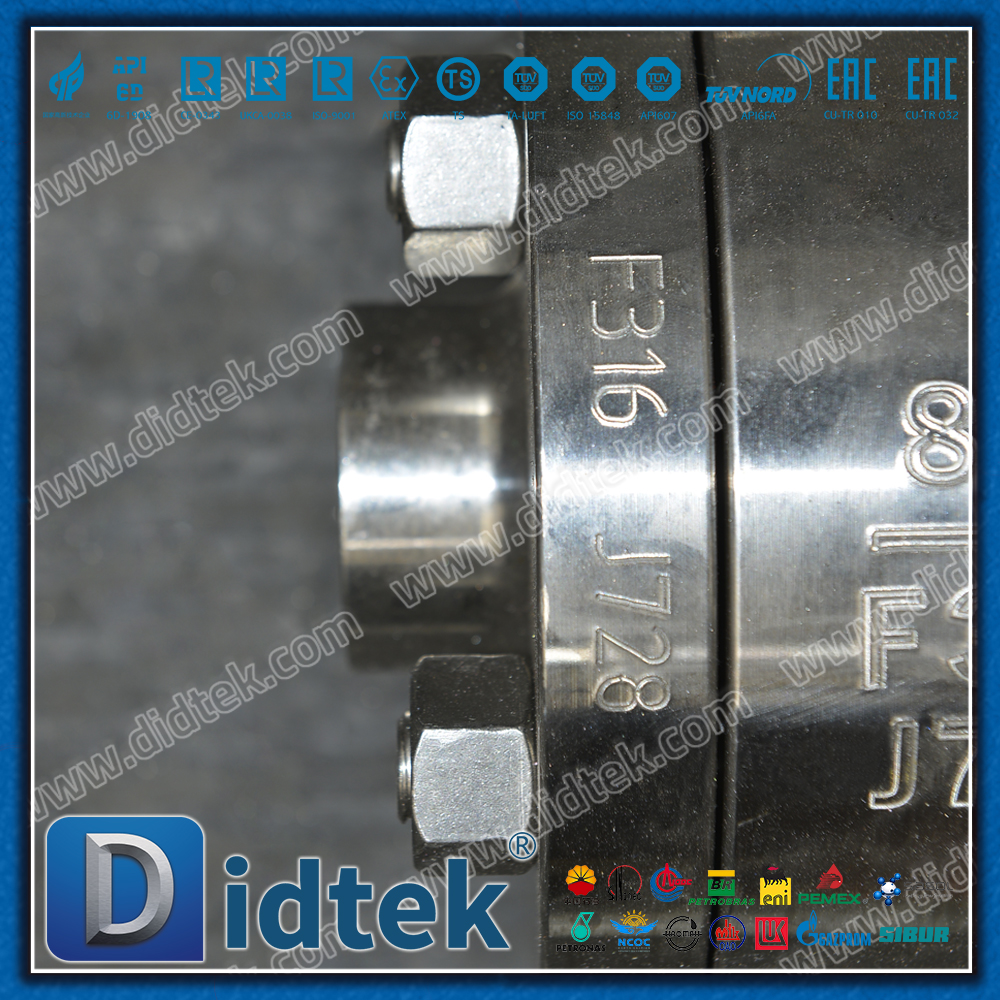

مقعد PCTFE المبرد F316 صمام الكرة الملحومة المقبس

نظرة عامة على المنتج

إن الصمام الكروي الملحوم ذو درجة الحرارة المنخفضة PCTFE F316 هو صمام خاص مصمم خصيصًا لظروف العمل المبردة. إنها تعتمد جسم صمام من الفولاذ المقاوم للصدأ ASTM A182 F316 ومجهز بمقعد صمام PCTFE (بولي كلورو ثلاثي فلورو إيثيلين) متصل بواسطة لحام المقبس. إنه يحافظ على أداء الختم الممتاز والسلامة الهيكلية في بيئة درجة حرارة منخفضة للغاية تصل إلى -196 درجة مئوية، وهو حل مثالي لمعالجة الوسائط المبردة مثل الغاز الطبيعي المسال (LNG)، والنيتروجين السائل، والأكسجين السائل.

المواصفات الفنية

ميزات المنتج

1. مقعد صمام PCTFE خاص بدرجة حرارة منخفضة

القدرة على التكيف مع درجات الحرارة المنخفضة للغاية

إنه يحافظ على مرونة ممتازة وأداء الختم عند -196 درجة مئوية

نفاذية منخفضة للغاية تمنع تلف مقعد الصمام الناتج عن الاختراق المتوسط

إنها تتمتع بمقاومة ممتازة للتدفق البارد ويمكنها الحفاظ على التحميل المسبق لفترة طويلة

الأداء الميكانيكي المتميز

قوة الضغط ≥ 70 ميجا باسكال (2-3 أضعاف قوة PTFE)

لديها صلابة عالية ومقاومة التآكل ممتازة

التوافق الكيميائي

مقاومة للتآكل بمعظم الأحماض والقلويات والمذيبات

ينطبق هذا على الوسائط المبردة مثل LNG والنيتروجين السائل والأكسجين السائل

2. المعالجة المبردة العميقة للفولاذ المقاوم للصدأ F316

ضمان صلابة درجات الحرارة المنخفضة

تخضع جميع الأجزاء الحاملة للضغط إلى المعالجة المبردة العميقة عند -196 درجة مئوية

القضاء على ضغوط التصنيع واستقرار الهيكل التنظيمي

ضمان صلابة التأثير في درجات حرارة منخفضة

شهادة المواد

تقديم شهادة المواد 3.1

طاقة التأثير في درجات الحرارة المنخفضة هي ≥ 41 J@ -196 درجة مئوية

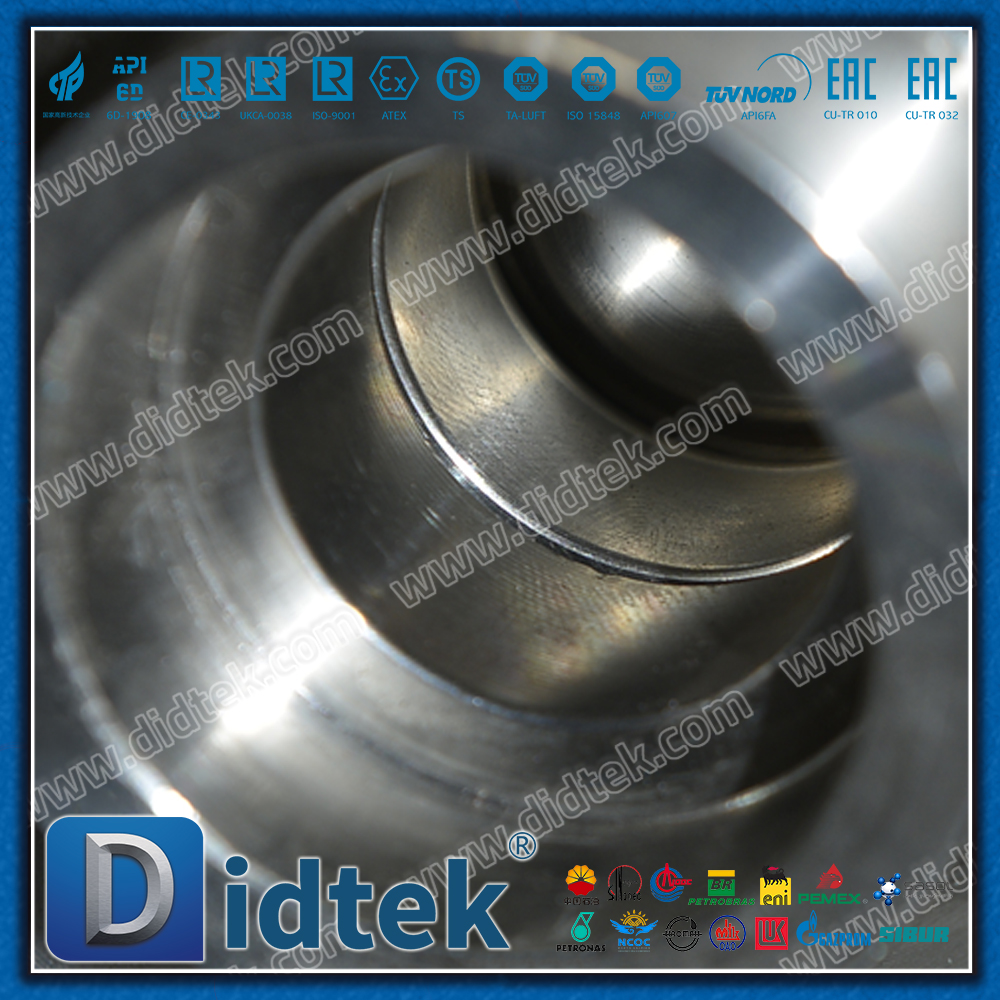

3. تصميم اتصال لحام المقبس

اتصال دائم

يتم لحامه في نظام خطوط الأنابيب لتحقيق اتصال خالٍ من التسرب

إنها مناسبة لظروف العمل ذات الضغط العالي والاهتزاز

توفير مساحة التثبيت والحصول على مظهر أنيق

تحسين اللحام

يتوافق التصميم المائل مع معيار ASME B16.25

حجز بدل مناسب لانكماش اللحام

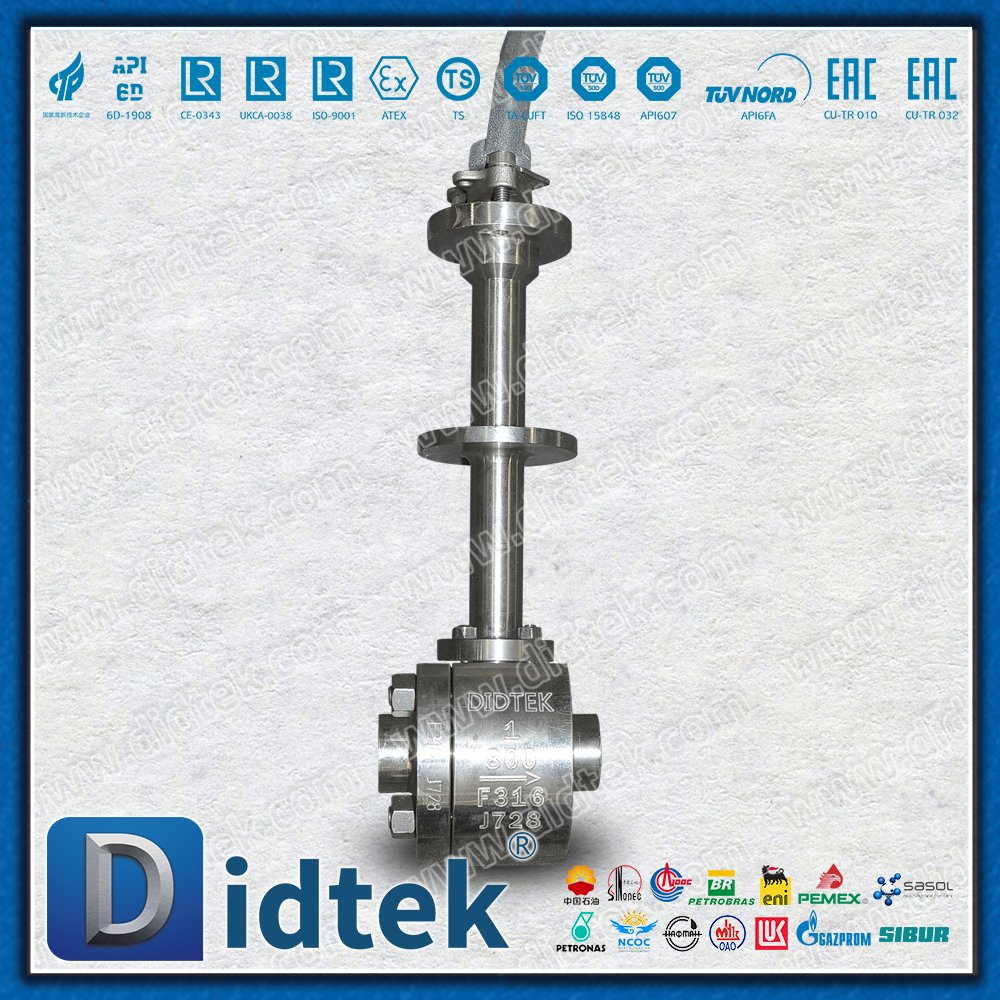

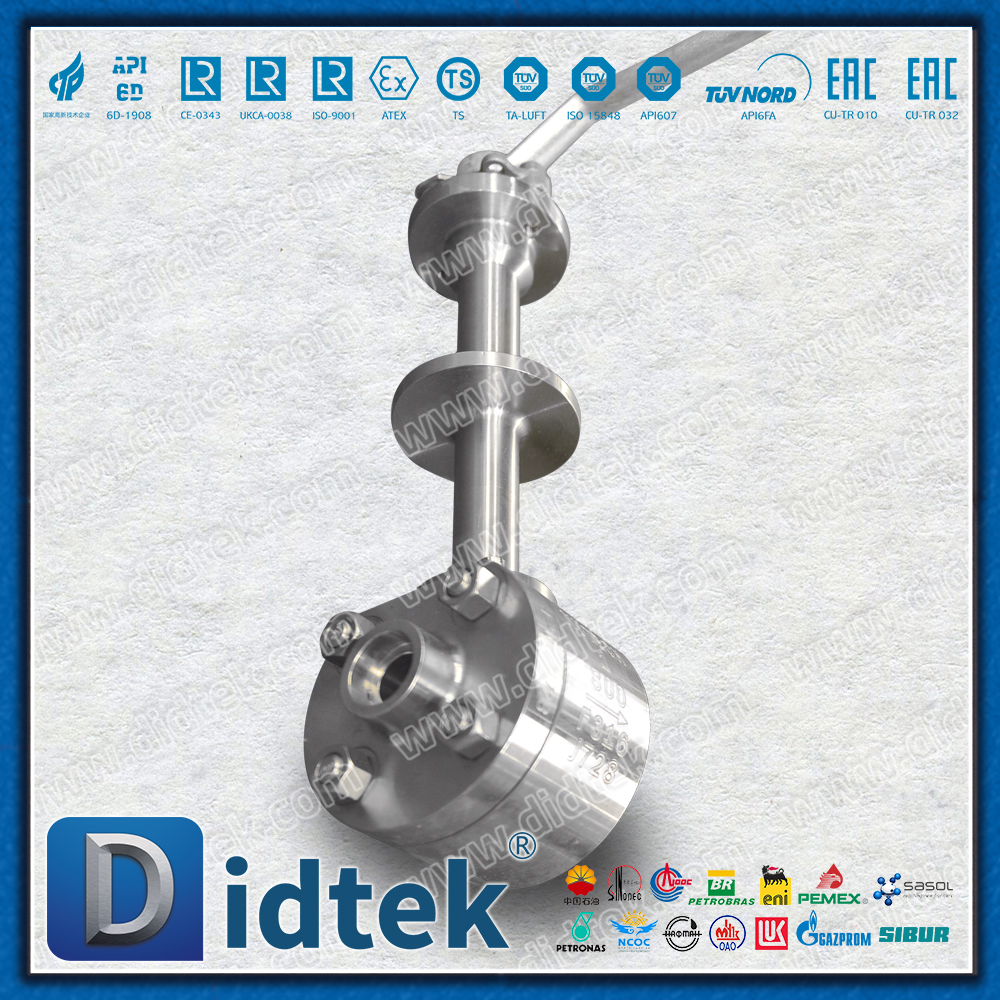

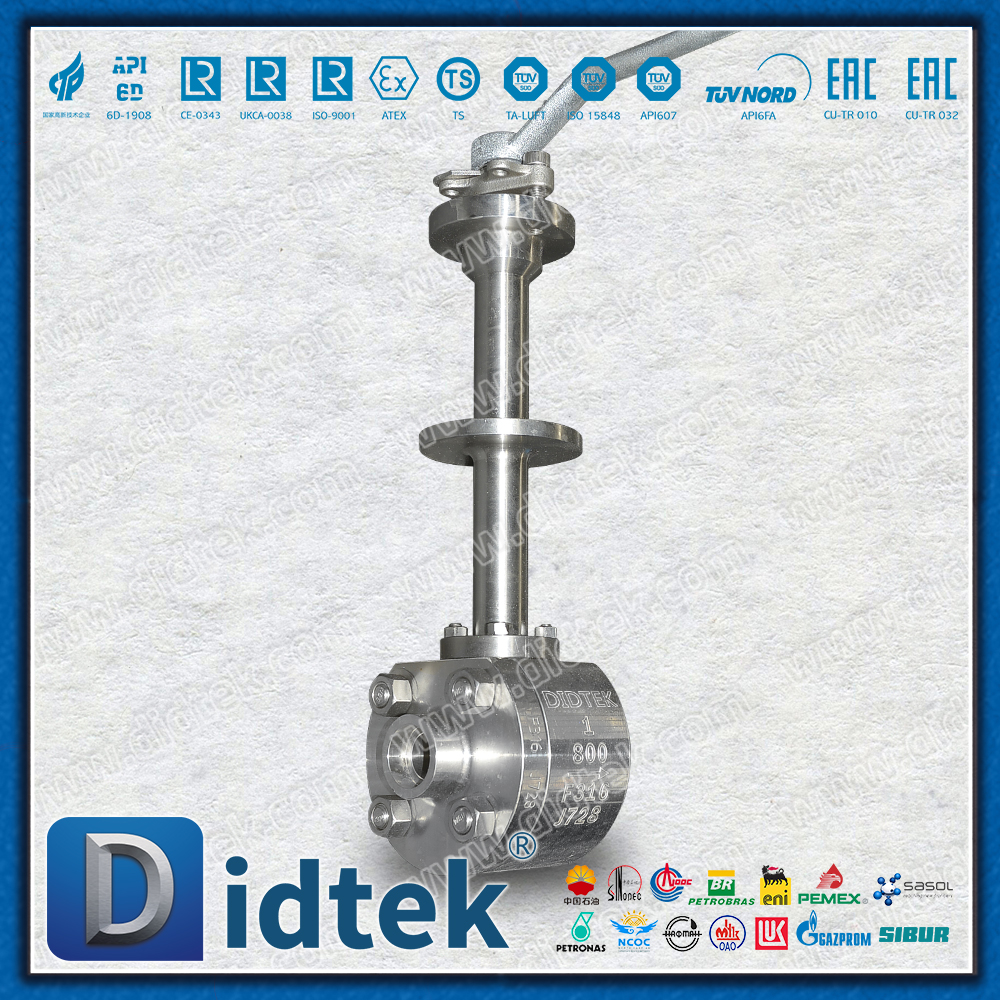

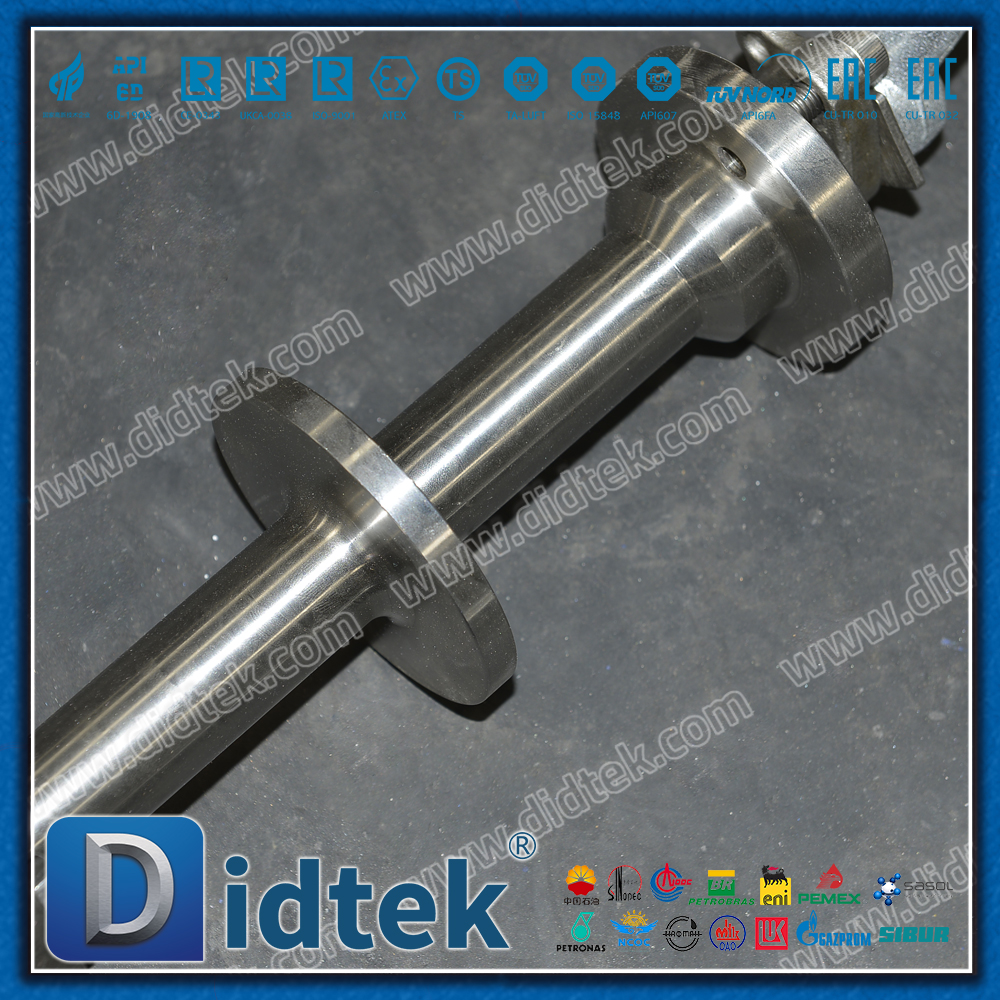

4. هيكل الرقبة الممتد ذو درجة الحرارة المنخفضة

العزل الحراري الفعال

قم بتمديد عنق الصمام للتأكد من أن درجة حرارة صندوق الحشو أعلى من 0 درجة مئوية

منع ساق الصمام من التعثر بسبب الجليد

يتوفر الطول القياسي والطول المخصص

تصميم العزل البارد

يتم توفير حلقة تثبيت طبقة عازلة باردة على السطح الخارجي لعنق الصمام

إنه مناسب للبناء المستمر لطبقة العزل البارد

5. نظام إغلاق خاص للمعالجة المبردة

التعبئة متعددة المستويات

الختم الرئيسي: جرافيت مرن بدرجة حرارة منخفضة

الختم الثانوي: هيكل المنفاخ (اختياري)

ختم مقاوم للغبار: مادة خاصة تتحمل درجات الحرارة المنخفضة

تصميم مضاد للقفل

تعويض درجة الحرارة المنخفضة للفجوة بين الكرة ومقعد الصمام

منع التشويش الناجم عن انكماش درجة الحرارة المنخفضة

مجال التطبيق

1. الغاز الطبيعي المسال

نظام تحميل وتفريغ محطة استقبال الغاز الطبيعي المسال

خط أنابيب عملية وحدة التسييل

التحكم في مدخل ومخرج خزان التخزين

صمام الإغلاق أمام المرذاذ

2. الغازات الصناعية

خطوط أنابيب الأكسجين السائل/النيتروجين السائل لوحدات فصل الهواء

نظام تغذية وتفريغ خزان تخزين السوائل

نظام تحميل وتفريغ شاحنة الصهريج

مدخل ومخرج مضخة نقل السائل المبرد

3. المواد الكيميائية المتخصصة

نظام المذيبات ذو درجة الحرارة المنخفضة

جهاز خاص لتسييل الغاز

معدات تجريبية لدرجة حرارة منخفضة للغاية

4. الطاقة الجديدة

نظام تخزين الهيدروجين السائل

نظام تبريد فائق التوصيل

الوقود المبرد للفضاء

ملخص

يوفر الصمام الكروي الملحوم بمقبس F316 ذو درجة الحرارة المنخفضة PCTFE، من خلال المزيج المثالي من المواد المخصصة ذات درجة الحرارة المنخفضة، والهيكل المبرد الأمثل وعملية التصنيع الدقيقة، الصناعة المبردة.

الختم المبرد الموثوق به: يحافظ مقعد الصمام PCTFE على مرونة ممتازة عند -196 درجة مئوية

عمر خدمة طويل: تضمن المعالجة بالتبريد العميق ثبات المادة في درجات الحرارة المنخفضة

اتصال آمن تمامًا: يحقق اتصال لحام المقبس تسربًا دائمًا صفرًا

سهولة الصيانة: التصميم المعياري يدعم الصيانة السريعة

يعتبر هذا المنتج خيارًا مثاليًا لمجالات الغاز الطبيعي المسال والغاز الصناعي والمواد الكيميائية المبردة. بفضل أدائه المتميز في درجات الحرارة المنخفضة والجودة الموثوقة، فإنه يوفر ضمانًا آمنًا وموثوقًا لمعالجة الوسائط المبردة.
