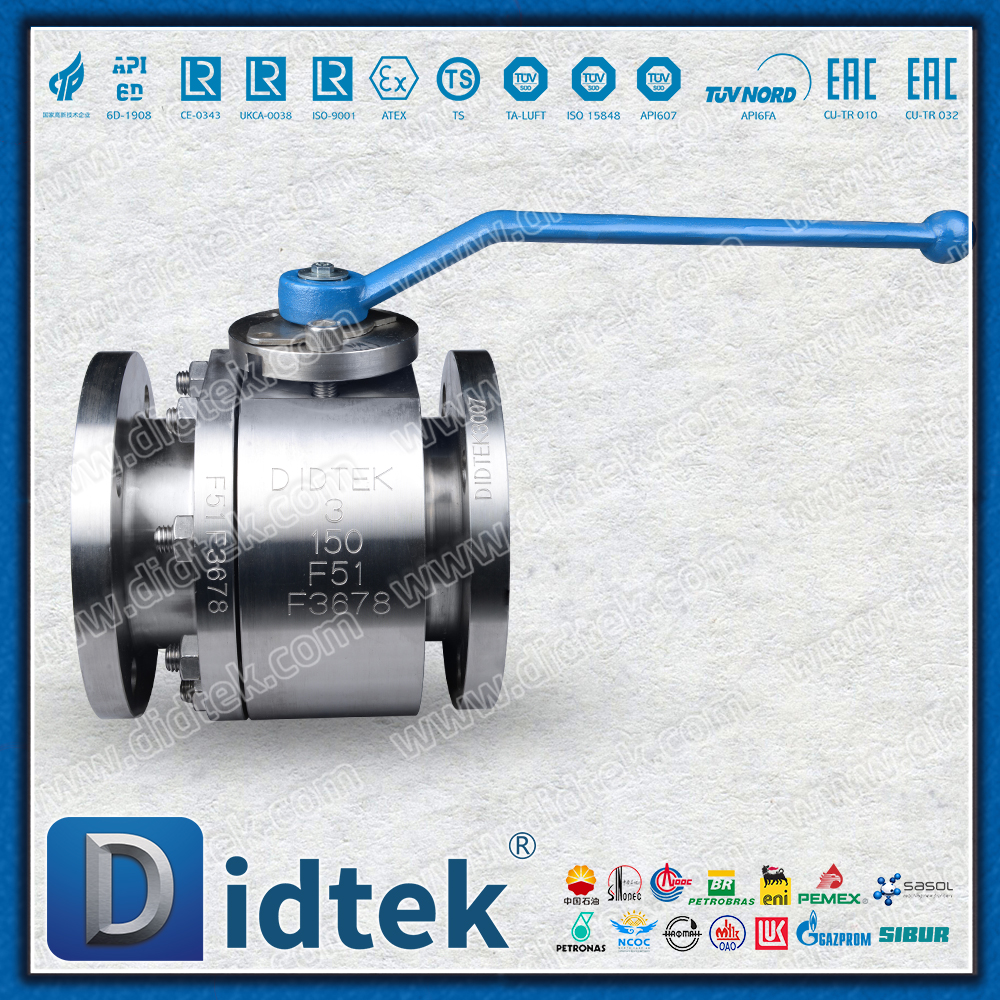

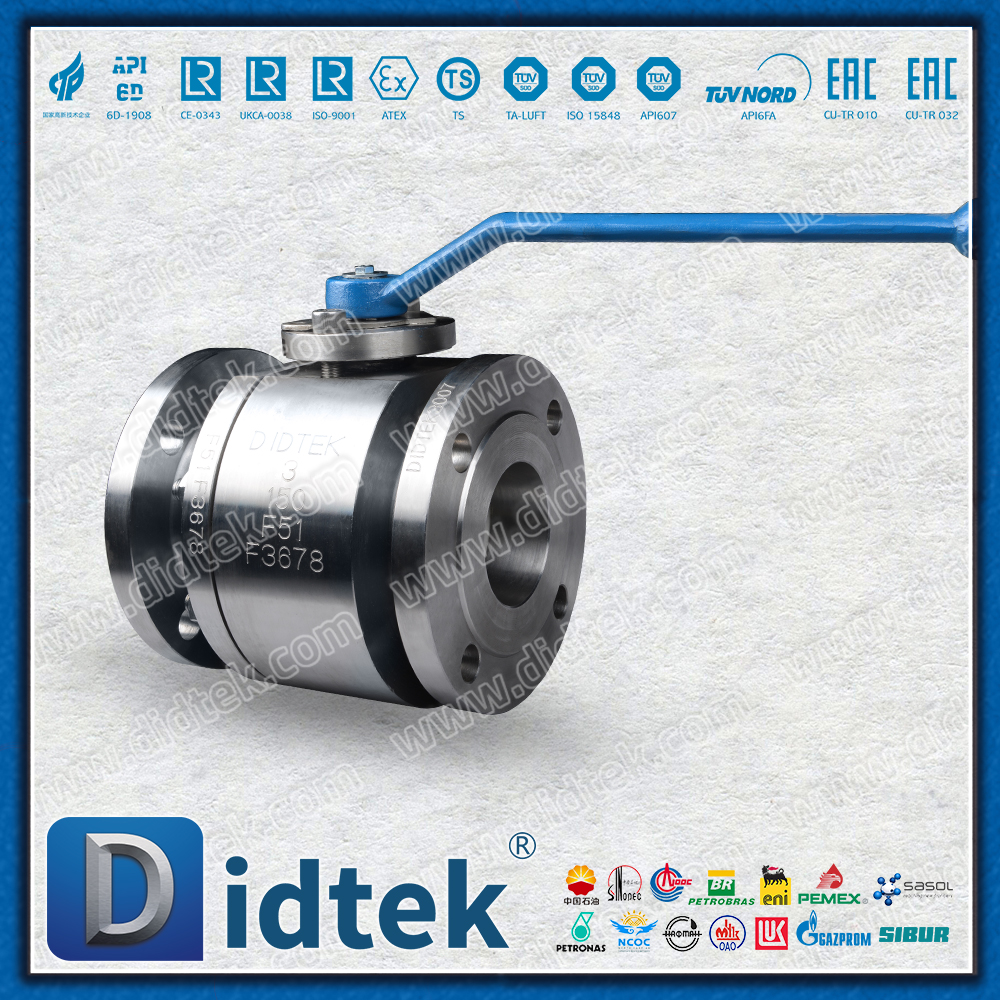

تحديد موضع المنتج الأساسي
هذا المنتج عبارة عن حل صمام صناعي متطور يجمع بين المقاومة الرائعة للتآكل والقوة الهيكلية الفائقة والتحكم الآلي الذكي. تم تصميمه خصيصًا لظروف العمل القاسية للغاية، فهو يدمج بشكل مثالي مادة الفولاذ المقاوم للصدأ F51 المزدوجة، وتكنولوجيا الختم الصلب المعدنية، وعملية تشكيل الفولاذ المطروق، والمحرك الهوائي مزدوج الفعل، مما يجعله الاختيار الأمثل لمجالات مثل الهندسة الكيميائية، والنفط والغاز، والهندسة البحرية.
المواصفات الفنية التفصيلية
| فئة المعلمة | المواصفات الفنية |

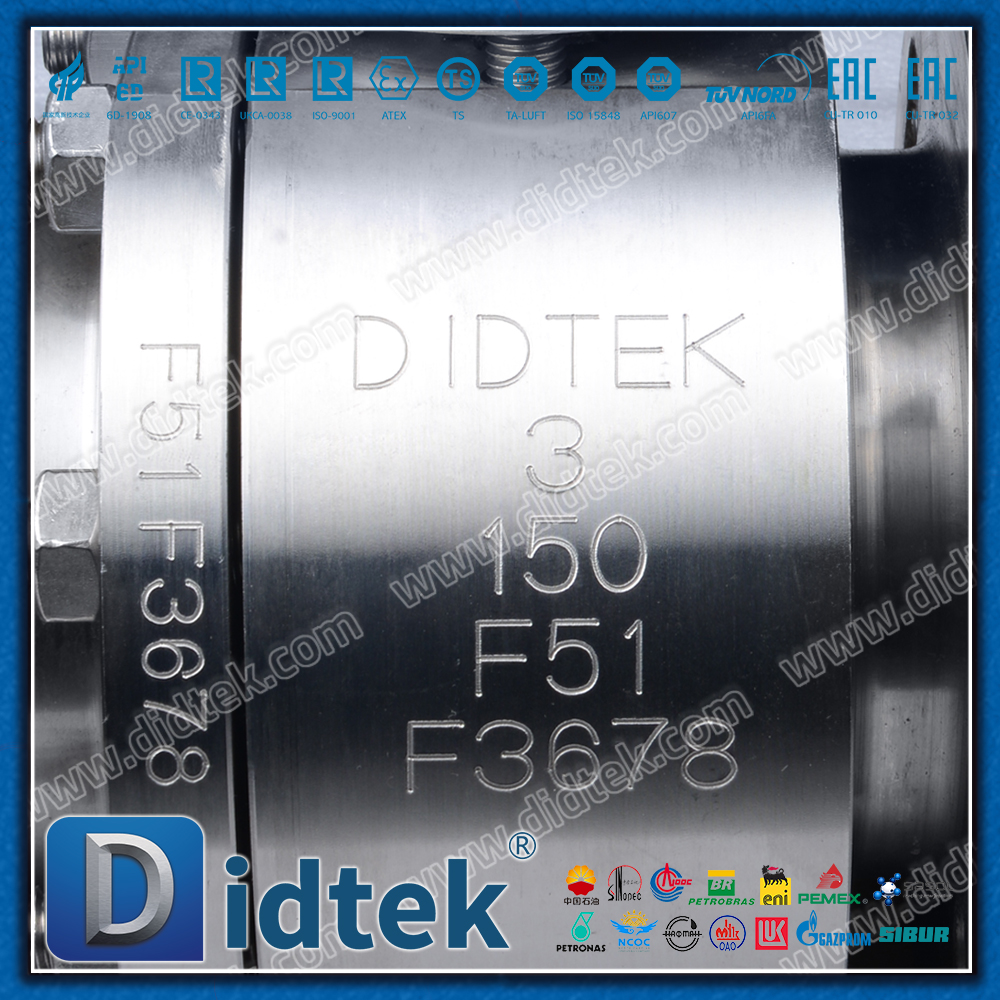

| مادة جسم الصمام | ASTM A182 F51/UNS S31803 دوبلكس من الفولاذ المقاوم للصدأ |
| تصنيف الضغط | فئة 150-600 (PN16-100) |

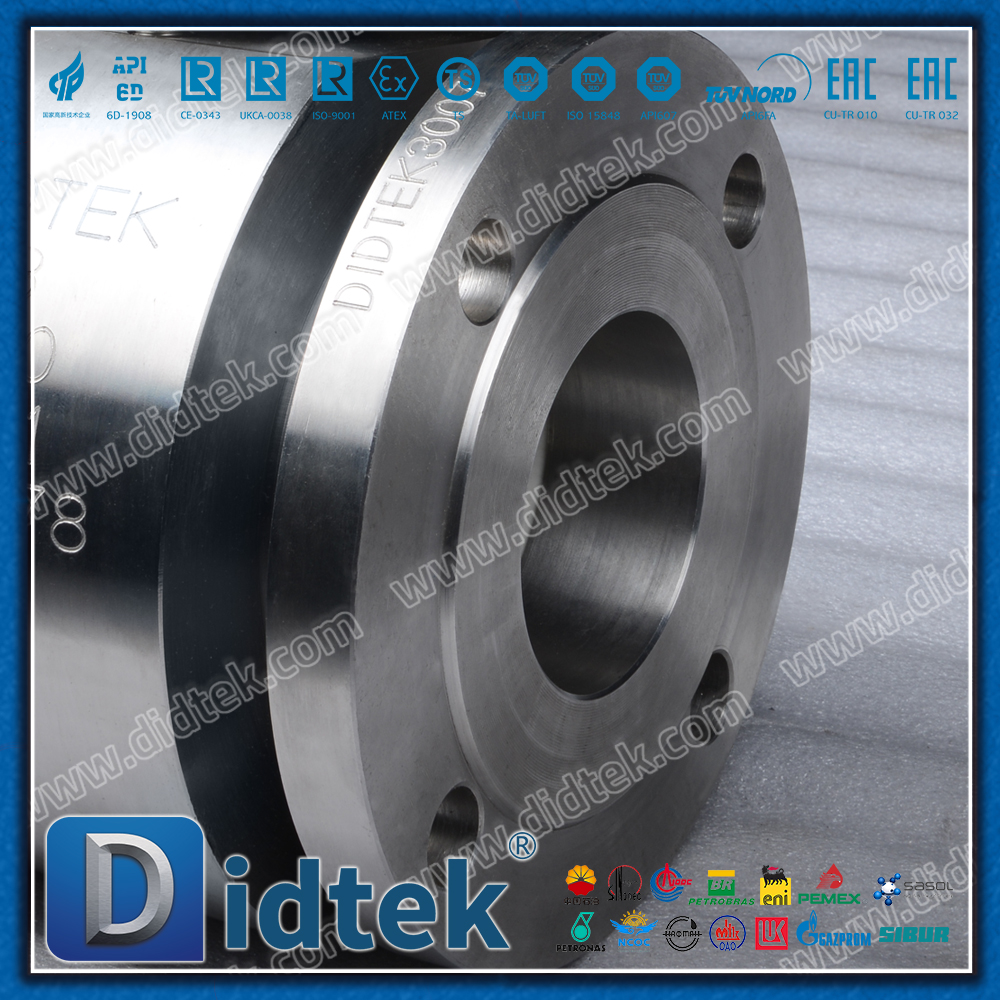

| معيار الاتصال | شفة RF/RTJ (ANSI B16.5) |
| نوع الختم | ختم معدني صلب (ستالايت 6/ كربيد التنجستن) |
| نطاق درجة الحرارة | -50 درجة مئوية إلى +425 درجة مئوية |
| ضغط مصدر الهواء | 4-8 بار (مزدوج المفعول) |
| زاوية التشغيل | 90 درجة ± 2 درجة |
| درجة الحماية | IP67 (قياسي) |
الميزات والمزايا الرئيسية
1. جسم صمام الفولاذ المقاوم للصدأ المزدوج F51
مقاومة رائعة للتآكل: غني بالكروم (22%)، والموليبدينوم (3%)، والنيكل (5.5%)، ويتميز بمقاومة ممتازة للتآكل الناتج عن إجهاد الكلوريد، والتآكل، والتآكل الشقوقي، كما أن مقاومته للتآكل أفضل بكثير من مقاومة الفولاذ المقاوم للصدأ 316L.
قوة ومتانة عالية: تصل قوة الشد إلى 620-795 ميجا باسكال، وهو ضعف قوة الفولاذ المقاوم للصدأ الأوستنيتي القياسي، مما يوفر سلامة هيكلية أعلى ومقاومة للضغط.
التطبيق العملي الاقتصادي: في معظم البيئات المسببة للتآكل، تكون تكلفة دورة الحياة أقل من تكلفة الفولاذ المقاوم للصدأ الأوستنيتي عالي الجودة، مع أداء متميز من حيث التكلفة.
2. نظام الختم الصلب المعدني
مقاومة درجات الحرارة العالية ومقاومة التآكل: سطح الختم مصنوع من سبائك خاصة (مثل الأقمار الصناعية)، والتي يمكنها تحمل درجة حرارة العمل المستمرة التي تصل إلى 425 درجة مئوية ومقاومة تآكل وتآكل الجسيمات الصلبة بشكل فعال في الوسط.
تصميم السلامة من الحرائق: يتوافق مع معيار API 607. في الحالة القصوى للحريق، بعد فشل الختم المساعد الناعم، لا يزال بإمكان زوج الختم المعدني تشكيل ختم فعال لمنع الكارثة من التوسع.
عمر الخدمة الطويل: في ظل ظروف العمل القاسية مثل ارتفاع درجة الحرارة والتآكل، فإن عمر الخدمة الخاص بها يتجاوز بكثير عمر الصمامات التقليدية محكمة الغلق.
3. عملية تصنيع الصلب
هيكل كثيف وموثوق: التشكيل بالحدادة يزيل العيوب الشائعة مثل المسام وفتحات الرمل في المسبوكات، ويكون اتجاه تدفق الحبوب أكثر معقولية، مما يؤدي إلى قوة ميكانيكية أعلى وصلابة التأثير.
قدرة تحمل ضغط ممتازة: مناسبة لأنظمة خطوط الأنابيب ذات معدلات الضغط الأعلى، مما يوفر أمانًا أعلى.
اتساق الجودة: مادة الحدادة موحدة، والأداء مستقر، ومناسبة لظروف العمل الحرجة.
4. مشغل هوائي مزدوج الفعل
الفتح والإغلاق السريع بتردد عالٍ: باستخدام الهواء المضغوط لدفع المكبس للرد بالمثل، يمكن فتح الصمام وإغلاقه بسرعة (عادةً ما يتم ذلك في غضون ثوانٍ قليلة)، مما يجعله مناسبًا للتطبيقات التي تتطلب إجراءات متكررة أو إغلاق سريع.
موثوقية عالية: هيكل بسيط وقوي، صيانة مريحة، وأداء موثوق به في البيئات الصناعية القاسية.
التحكم ثنائي الاتجاه: من خلال تكوين صمام لولبي ذو موضعين وخمسة اتجاهات، من السهل تحقيق تحكم دقيق ثنائي الاتجاه في 'فتح' و'إغلاق' الصمام، ومن السهل دمجه في نظام التشغيل الآلي.
التكوين المرن: يمكن تجهيزه بشكل اختياري بوحدة إرجاع زنبركية أحادية الفعل للترقية إلى مشغل 'آمن من الفشل'، والذي يعود تلقائيًا إلى الحالة الآمنة المحددة مسبقًا عند فقد الغاز.
5. هيكل الكرة العائمة وختم مزدوج
الختم التلقائي بمساعدة الضغط: تحت تأثير الضغط المتوسط، تخضع الكرة لإزاحة طفيفة نحو مقعد الصمام عند طرف المخرج ويتم ضغطها، وتشكل ختمًا محكمًا ذاتيًا. كلما زاد الضغط، كلما كان الختم أكثر موثوقية.
الحجب والتفريغ ثنائي الاتجاه: يمكن للتصميم تحقيق الختم ثنائي الاتجاه وله وظيفة تخفيف الضغط الآمن في تجويف جسم الصمام.
مجالات التطبيق النموذجية
النفط والغاز: المنصات البحرية، وخطوط أنابيب النفط والغاز، والبيئات الحمضية التي تحتوي على كبريتيد الهيدروجين.
الهندسة الكيميائية والبتروكيماويات: نقل ومناولة مختلف المواد الكيميائية شديدة التآكل (مثل الكلوريدات والأحماض والقلويات).
المحيطات والسفن: أنظمة تبريد مياه البحر، أنظمة مياه الصابورة، أجهزة تحلية مياه البحر.
الطاقة وحماية البيئة: أنظمة إزالة الكبريت من غاز المداخن (FGD)، ومعالجة مياه الصرف الصحي، والتحكم في الضغط العالي والوسائط شديدة التآكل.
ملخص
إن الصمام الكروي العائم المصنوع من الفولاذ المقاوم للصدأ المزدوج المفعول والمزود بالهواء المضغوط F51 هو حل شامل عالي الأداء يدمج مقاومة التآكل، ومقاومة درجات الحرارة العالية، ومقاومة التآكل، ومقاومة الضغط العالي والتحكم الآلي. إنها مناسبة بشكل خاص للبيئات ذات التآكل العالي والضغط العالي والمخاطر العالية التي لا يستطيع الفولاذ المقاوم للصدأ التقليدي التعامل معها. إنه يوفر للعملاء خيار الصمام النهائي الذي يجمع بين عمر الخدمة الطويل للغاية وتكاليف الصيانة المنخفضة للغاية والموثوقية التشغيلية العالية. إنها معدات رئيسية لا غنى عنها في العمليات الكيميائية الحديثة والتطبيقات الصناعية الصعبة.
| ماركة | ديديك |
| بناء | كرة |
| مادة الصمام | توفر شركة Didtek الفولاذ المصبوب، والفولاذ المقاوم للصدأ، والسبائك الخاصة، وCI، وDI وما إلى ذلك |
| نوع الصمام | شركة ديدتيك تنتج صمام الكرة |
| اختبار الصمام | تم اختبار الكمية بنسبة 100% قبل التسليم |
| ضمان الصمام | 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت |
| هيكل الصمام | صمام الكرة |
| تسليم الصمام | 15 - 30 يوما |
| عينة الصمام | العينة متاحة بواسطة صمام Didtek |
| لون الصمام | طلب العميل |
| تعبئة الصمامات | حالة الخشب الرقائقي لصمام الكرة |
| موك | 1 مجموعة |
| شهادة الصمام | API6D/CE/ISO9001/ISO14001 |
| مكان المنشأ | تشجيانغ، الصين (البر الرئيسي) |
| تفاصيل التسليم: | يتم الشحن خلال 15-30 يومًا بعد الدفع |
| Port | شنغهاي أو نينغبو |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
