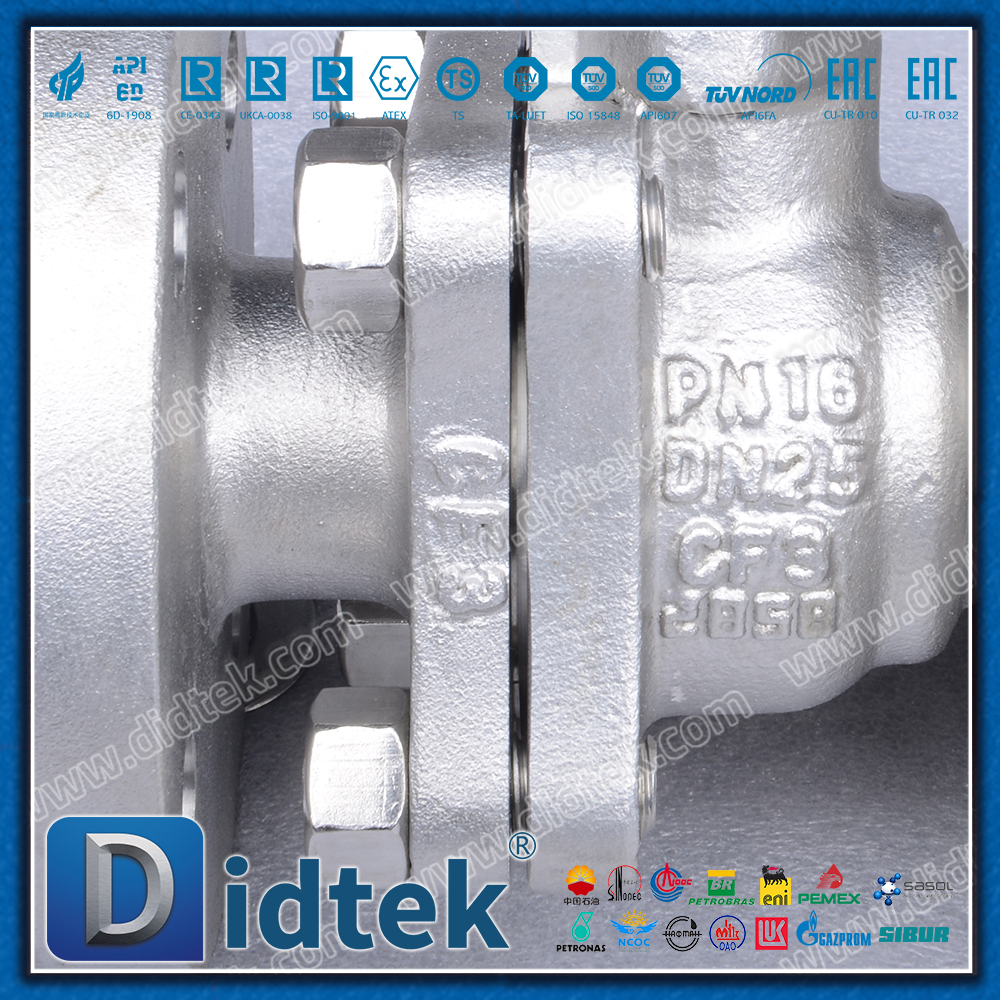

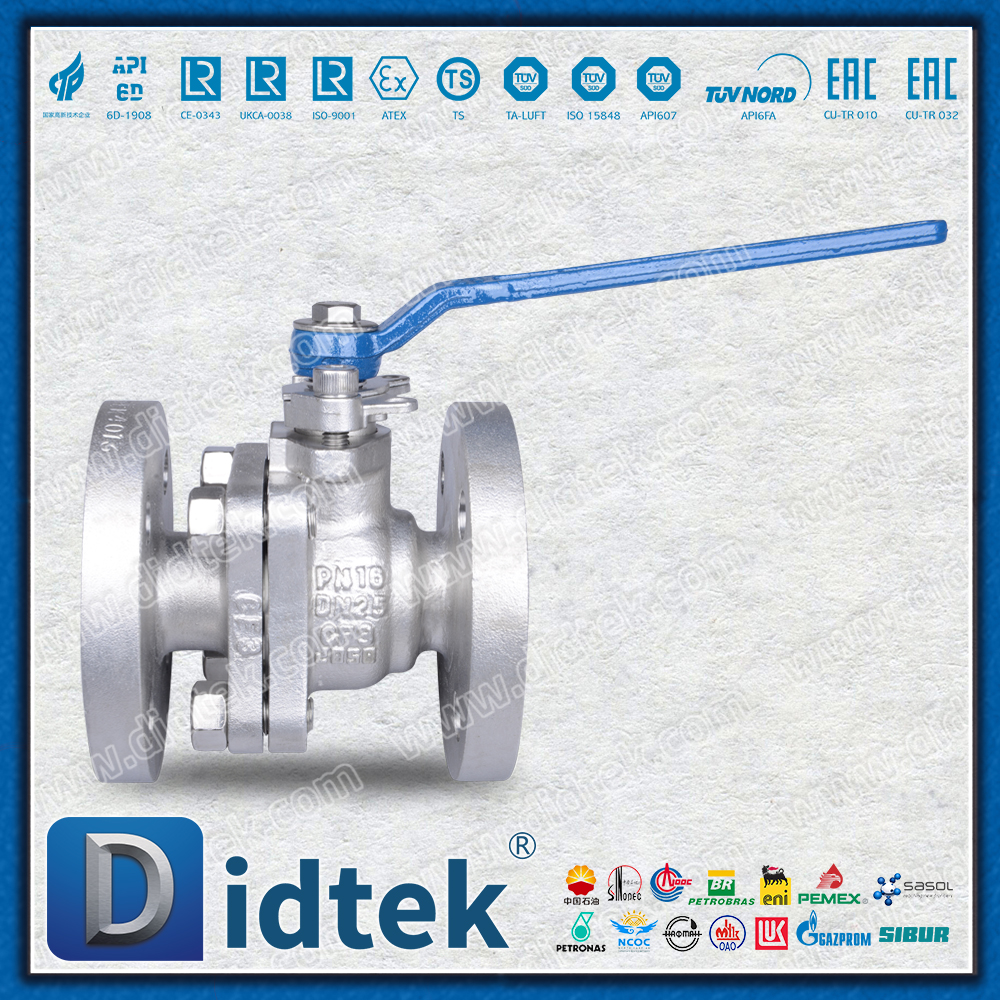

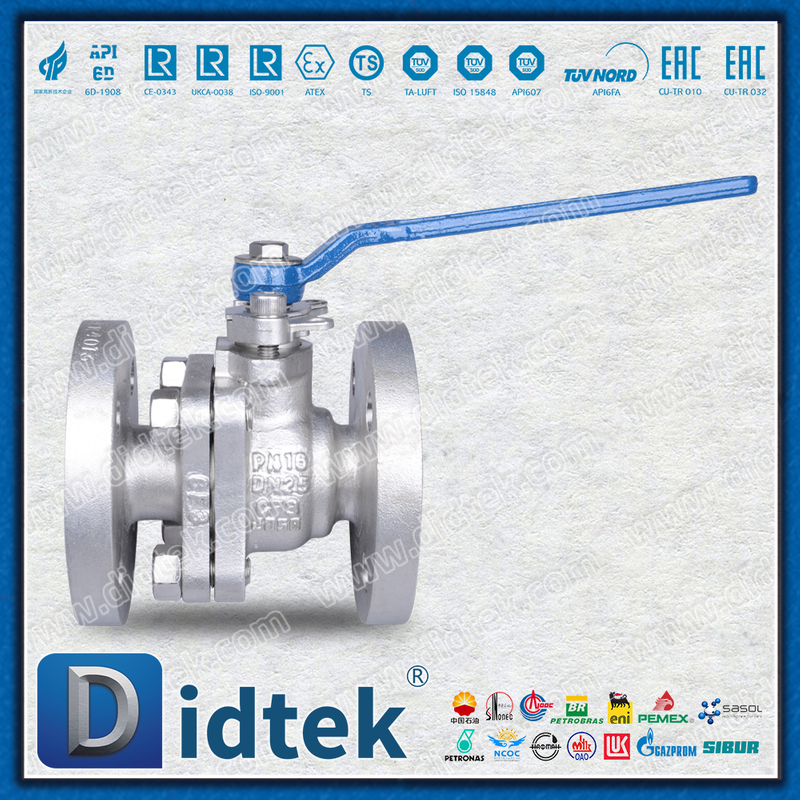

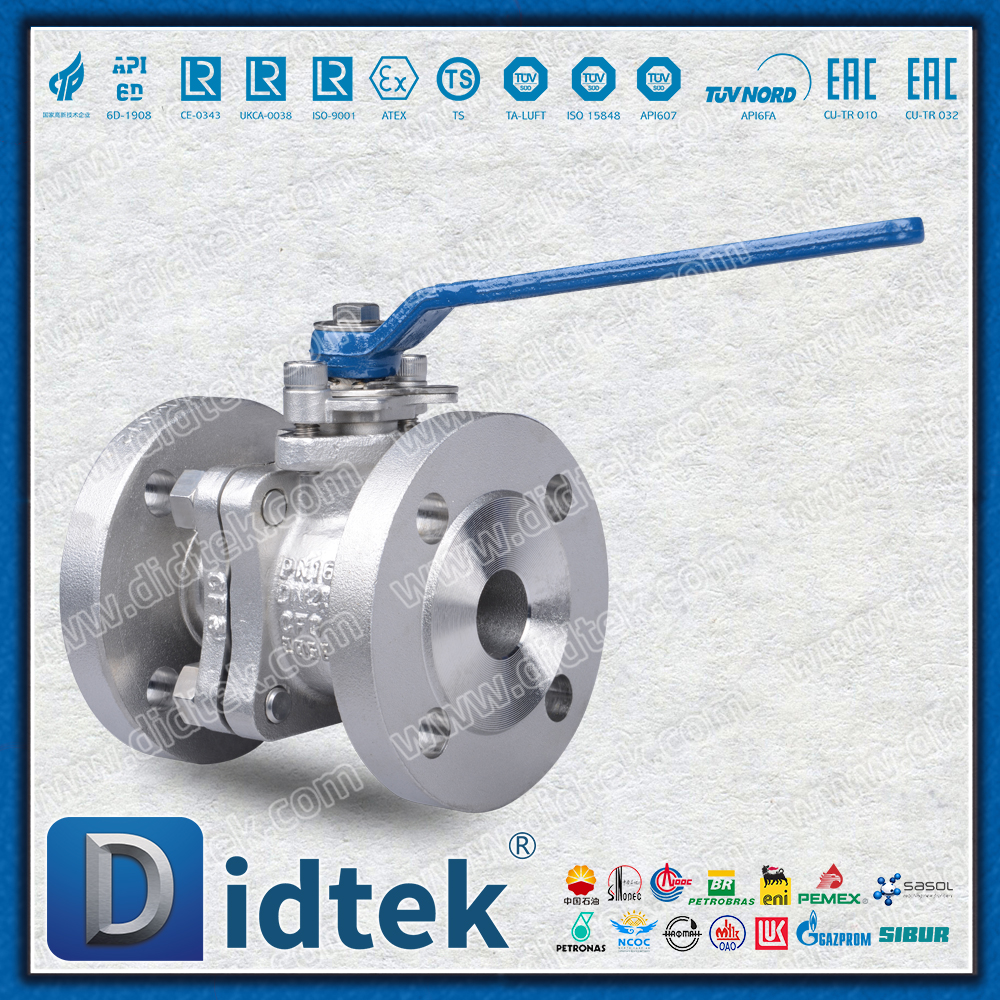

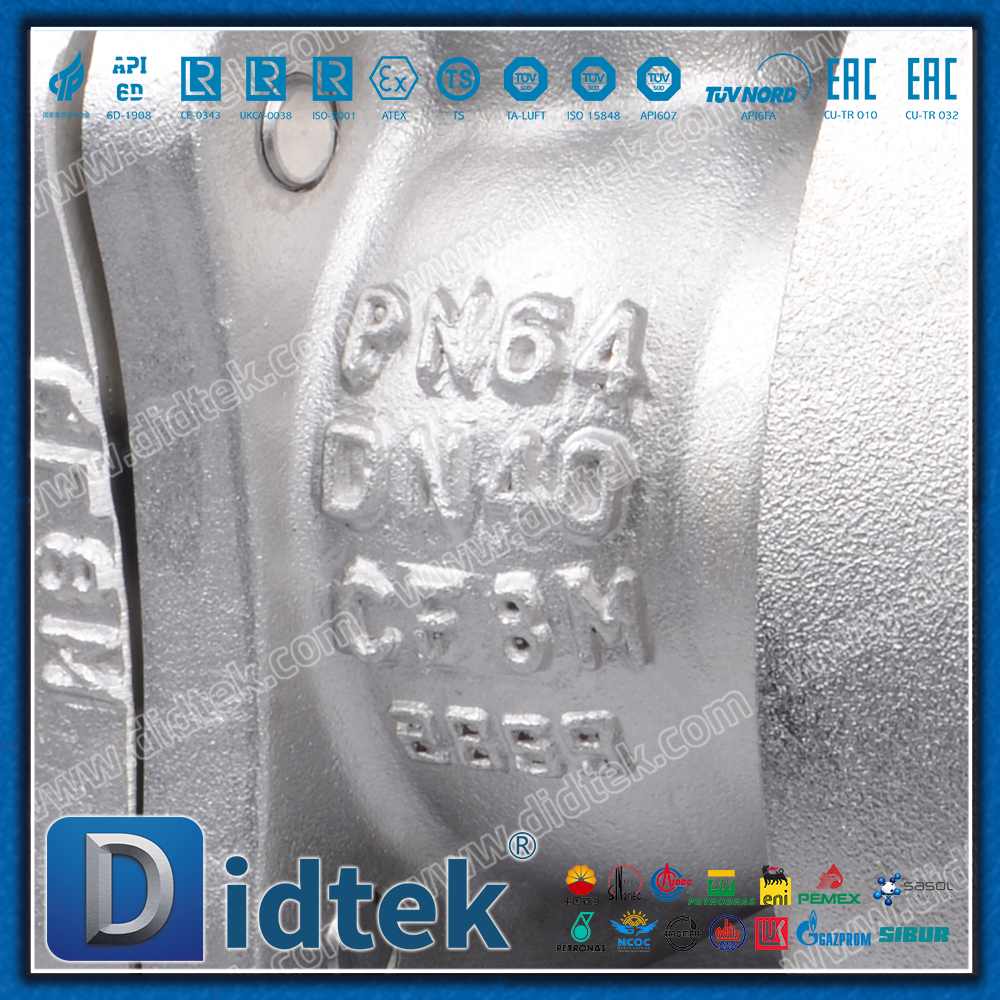

DIN/EN صمام كروي عائم معدني من الفولاذ المقاوم للصدأ مضاد للتفجير

تحديد موضع المنتج الأساسي

صمام كروي عائم من الفولاذ المقاوم للصدأ تم تصنيعه بدقة وفقًا للمعايير الأوروبية DIN/EN، ويتميز بزوج إغلاق معدني صلب وتصميم ساق صمام مضاد للانفجار آمن بشكل جوهري. تم تصميم هذا المنتج خصيصًا لظروف العمل القاسية مثل درجات الحرارة المرتفعة والتآكل والوسائط الخطرة. مع ضمان أداء الختم المتميز، فإنه يوفر أعلى مستوى من السلامة التشغيلية.

تفاصيل المواصفات الفنية

ميزات التصميم الأساسية

1. جذع صمام مضاد للانفجار آمن جوهريًا

ساق الصمام الهيكلي على شكل حرف T: يعتمد الاتصال بين جذع الصمام والكرة على تصميم هيكل كبير الحجم على شكل حرف T. حتى إذا كان تجويف الصمام يعاني من الضغط الزائد بشكل غير طبيعي أو فشل غطاء التعبئة، فإنه يمكن ضمان عدم نفخ ساق الصمام خارج جسم الصمام بواسطة الضغط المتوسط.

ضمان أمان مزدوج: تتم معالجة سطح التلامس بين خطوة جذع الصمام وجسم الصمام بدقة لتشكيل توقف ميكانيكي، مما يوفر طبقة ثانية من الحماية

تصميم منخفض الاحتكاك: خضع سطح منطقة التلامس بين ساق الصمام والتعبئة لمعاملة خاصة لضمان الختم الجيد مع الحفاظ على عزم دوران التشغيل المنخفض

2. ختم صلب معدني عالي الأداء

هيكل مركب متعدد الطبقات

الطبقة الأساسية: الركيزة الفولاذ المقاوم للصدأ

الطبقة الانتقالية: طبقة عازلة من سبائك النيكل

سطح العمل: طبقة سيراميك معدنية من كربيد التنجستن/كربيد الكروم

صلابة السطح: يمكن أن تصل صلابة سطح الختم إلى HRC 68-72

ميزة الطحن الذاتي: تتمتع الكرة ومقعد الصمام بتأثير طحن ذاتي أثناء عملية الفتح والإغلاق، مما يضمن موثوقية الختم على المدى الطويل

3. الالتزام الصارم بمعايير DIN/EN

توحيد الأبعاد: تباعد الحواف، والطول الهيكلي، وما إلى ذلك. يتوافق تمامًا مع معايير سلسلة DIN EN 558

مرجع الضغط: يتبع تصنيف درجة حرارة الضغط بدقة معيار DIN EN 12516

مواصفات الاختبار: إجراء اختبارات ضغط صارمة والتحقق من الأداء وفقًا لمعيار DIN EN 12266-1

4. تحسين هيكل الكرة العائمة

قوة إغلاق محسنة: تحت تأثير الضغط المتوسط، تضغط الكرة تلقائيًا نحو مقعد الصمام عند طرف المخرج، مما يشكل ختمًا معززًا ذاتيًا

قدرة الختم ثنائي الاتجاه: يضمن التحميل المسبق المصمم بعناية أن يحقق الصمام ختمًا ثنائي الاتجاه موثوقًا به

محامل منخفضة عزم الدوران: باستخدام مواد تحمل ذات معاملات احتكاك منخفضة، فإنها تقلل بشكل كبير من عزم دوران التشغيل

شرح تفصيلي لمزايا الأداء

أداء السلامة

السلامة المطلقة لساق الصمام: التصميم المضاد للانفجار يزيل تمامًا خطر تطاير ساق الصمام، مما يحمي سلامة الأفراد والمعدات

السلامة من الحرائق: الهيكل المعدني المختوم مقاوم للحريق بشكل طبيعي ومعتمد من API 607

تصميم مضاد للكهرباء الساكنة: جهاز مدمج مضاد للكهرباء الساكنة لضمان أن قيمة المقاومة بين الكرة وجسم الصمام تلبي المتطلبات القياسية

أداء المتانة

مقاومة درجات الحرارة العالية: يمكن لهيكل الختم المعدني أن يتحمل ظروف العمل ذات درجات الحرارة العالية التي تزيد عن 550 درجة مئوية

مقاومة للاهتراء ومقاومة للتآكل: يمكن لسطح الغلق فائق الصلابة مع هيكل الصمام المصنوع من الفولاذ المقاوم للصدأ أن يتحمل تآكل الجسيمات والتآكل المتوسط

تصميم طويل العمر: عمر الخدمة في ظل ظروف العمل القاسية يتراوح من 3 إلى 5 أضعاف عمر الصمامات محكمة الغلق

الحفاظ على المزايا

التصميم المعياري: تعتمد المكونات الرئيسية التصميم المعياري، مما يجعل الصيانة والاستبدال أمرًا مريحًا

الصيانة عبر الإنترنت: تدعم بعض الهياكل الصيانة عبر الإنترنت لتقليل وقت التوقف عن العمل

قطع الغيار القياسية: متوافقة مع معايير DIN/EN، ومن السهل الحصول على قطع الغيار وتتميز بقابلية قوية للتبديل

مجالات التطبيق النموذجية

الهندسة الكيميائية وصناعة البتروكيماويات

خطوط أنابيب النفط والغاز ذات درجة الحرارة العالية

نظام نقل المحفز

تحكم قوي في وسط المذيبات

الطاقة والكهرباء

النظام البخاري لمحطة الطاقة

خط أنابيب تغذية الغلايات

معالجة غاز المداخن بدرجة حرارة عالية

المعادن والتعدين

خط أنابيب نقل الفحم المسحوق

نظام التحكم في اللب

معالجة الغازات بدرجة حرارة عالية

صناعة خاصة

حرق النفايات لتوليد الطاقة

نظام زيت نقل الحرارة بدرجة حرارة عالية

ظروف العمل القاسية خطوط الأنابيب

دليل الاختيار والتكوين

التكوين القياسي

نظام جذع الصمام المضاد للانفجار

زوج من الختم الصلب المعدني

جهاز مكافحة ساكنة

تصميم السلامة من الحرائق

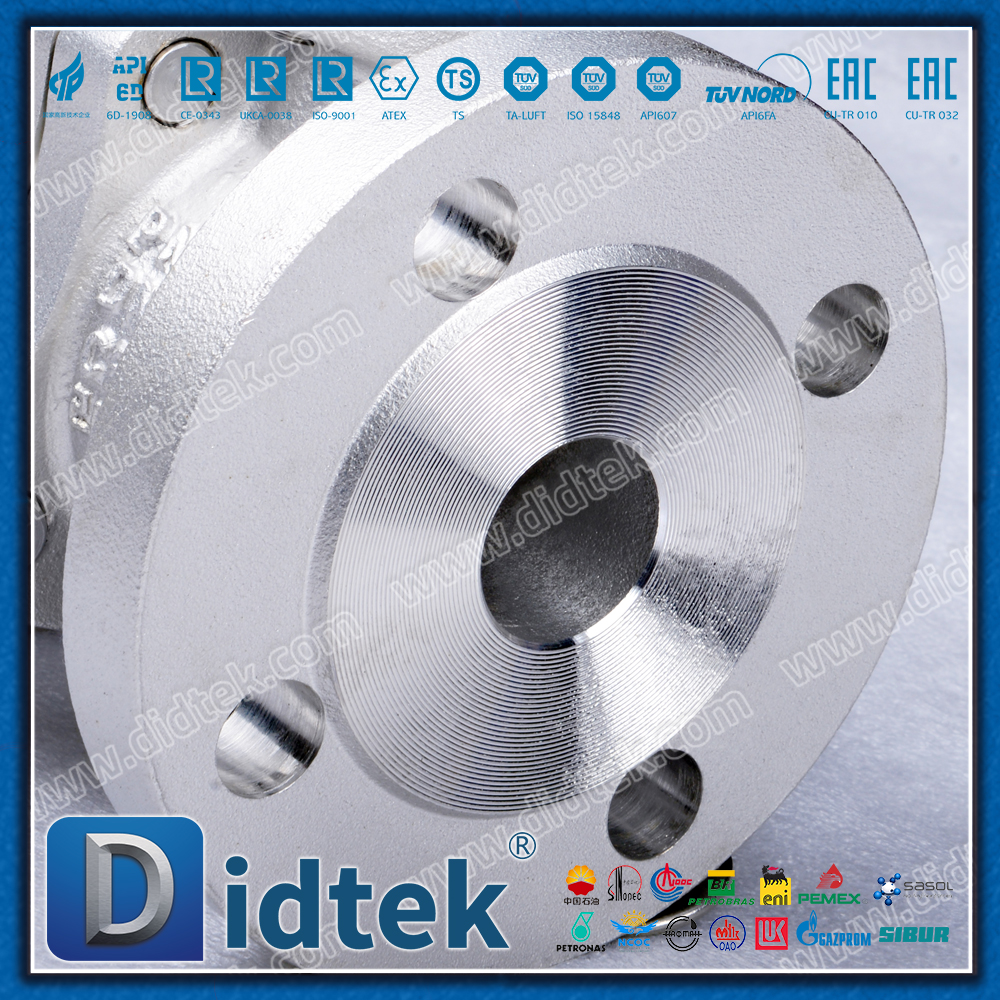

وصلة شفة قياسية DIN

التكوين الاختياري

غطاء الصمام الممتد: يستخدم لعزل درجات الحرارة العالية أو المنخفضة

المحرك: علبة التروس اليدوية / المحرك الهوائي / الكهربائي

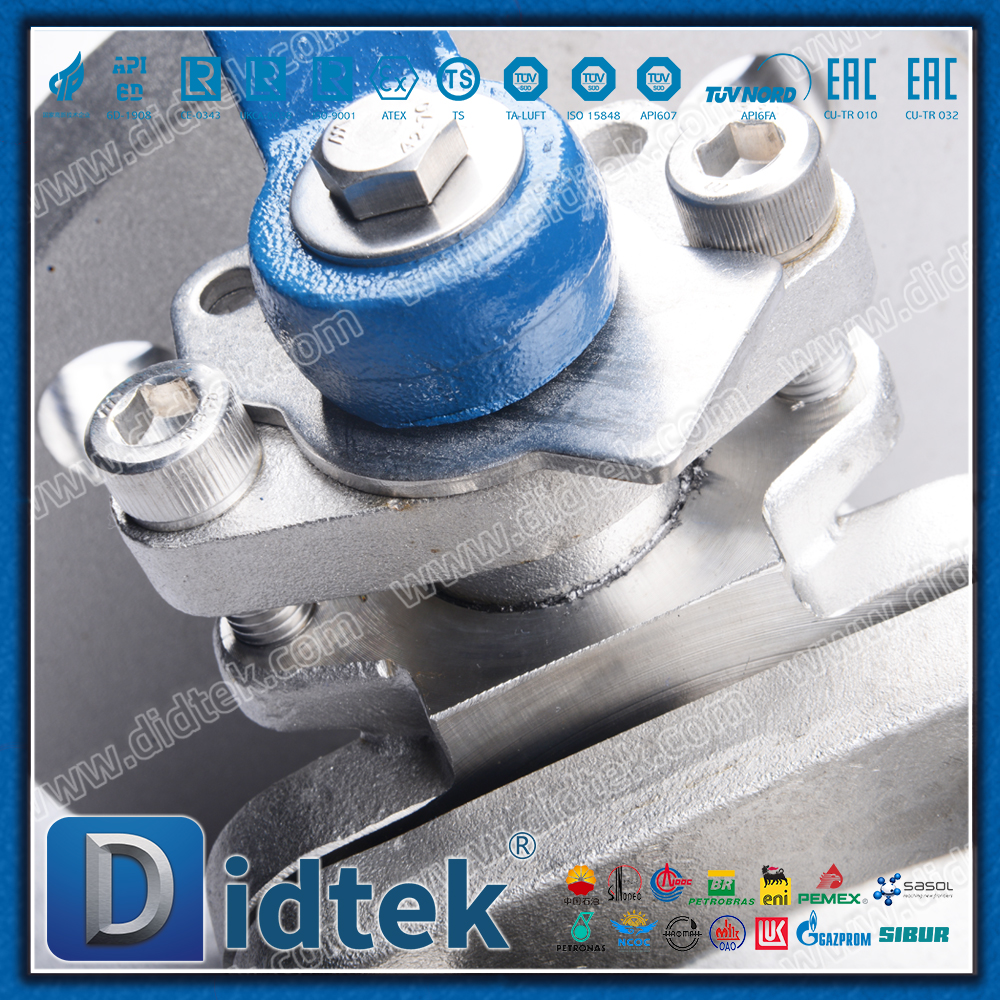

جهاز القفل: يستخدم لقفل حالات الصمام المفتوحة والمغلقة بأمان

طلاء خاص: مضاد للتآكل للتجويف الداخلي أو معالجة خاصة للسطح الخارجي

الصرف/العادم: واجهة تفريغ جسم الصمام

ملخص القيمة الفنية

يوفر الصمام الكروي العائم ذو الختم الصلب المعدني المصنوع من الفولاذ المقاوم للصدأ DIN/EN القياسي المقاوم للانفجار، من خلال مزيج مثالي من التصميم الآمن جوهريًا والنظام القياسي الأوروبي، للمستخدمين الصناعيين

أعلى مستوى أمان: يعمل تصميم جذع الصمام المضاد للانفجار على التخلص تمامًا من مخاطر السلامة الرئيسية

قدرة فائقة على التكيف مع ظروف العمل: يمكن لهيكل الختم المعدني أن يتحمل درجات الحرارة القصوى والوسائط الكاشطة

ضمان الامتثال القياسي: متوافق تمامًا مع معايير DIN/EN لضمان جودة المنتج وقابلية التبادل

عمر خدمة طويل: تضمن المواد عالية الجودة والتصنيع الدقيق التشغيل الموثوق به على المدى الطويل

هذا المنتج مناسب بشكل خاص لنقاط التطبيق الحرجة ذات المتطلبات العالية للغاية للسلامة والموثوقية، مثل درجة الحرارة العالية والضغط العالي والوسائط الخطرة. إنه حارس سلامة لظروف العمل عالية المخاطر في الصناعات التحويلية.
