نظرة عامة على المنتج

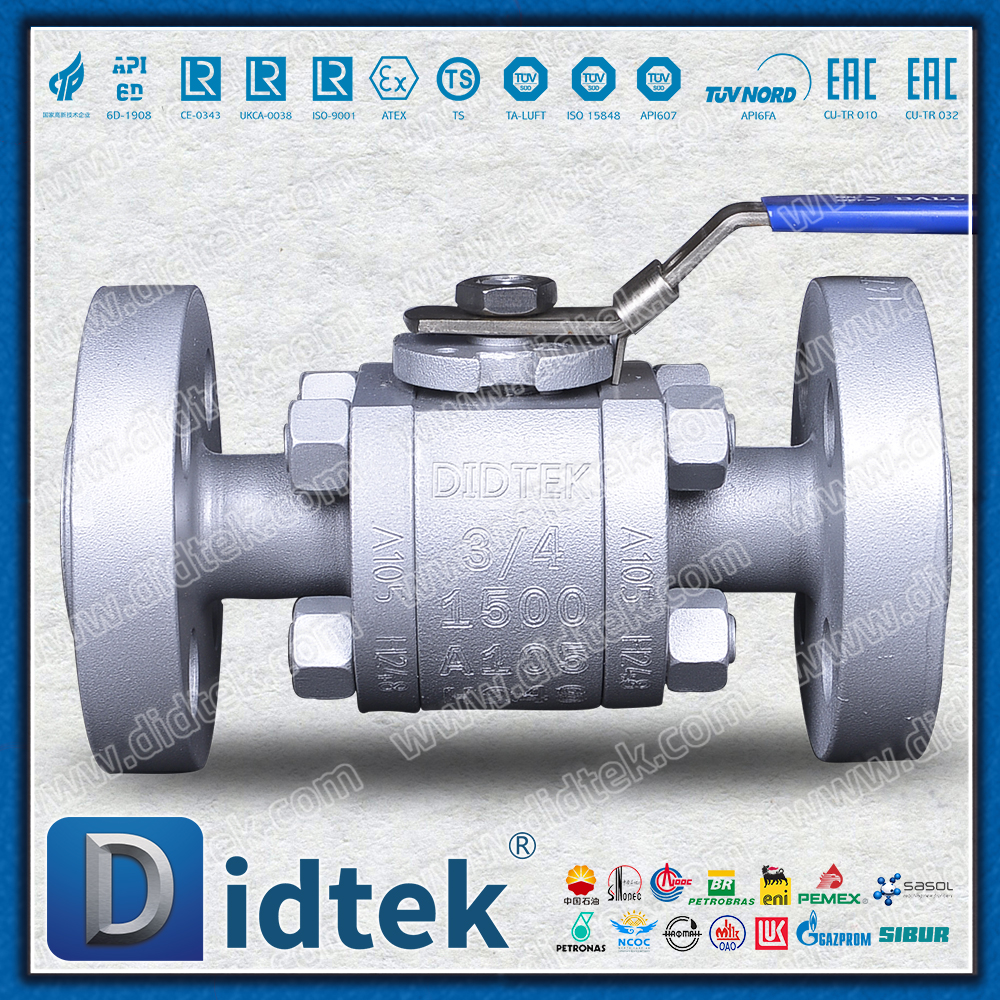

إن الصمام الكروي العائم ذو الضغط العالي API 6D A105 RTJ 1500LB هو صمام خاص لخطوط الأنابيب ذات الضغط العالي التي يتم تصنيعها بدقة وفقًا لمعيار API 6D. إنها تعتمد جسم الصمام الفولاذي المطروق ASTM A105 وختم سطح التوصيل الدائري، المصمم خصيصًا لظروف العمل ذات الضغط العالي من الفئة 1500. إلى جانب سهولة الصيانة للهيكل المثبت على الجانب والختم الموثوق للكرة العائمة، فهي معدات قطع مثالية لخطوط الأنابيب ذات الضغط العالي في صناعات النفط والغاز الطبيعي والصناعات الكيماوية.
المواصفات الفنية
| فئة المعلمة | المواصفات الفنية |
| معايير التصميم والتصنيع | API 6D |
| تصنيف الضغط ودرجة الحرارة | أسم B16.34 |
| مادة جسم الصمام | ASTM A105 الفولاذ المطروق |
| تصنيف الضغط | فئة 1500 |
| طريقة الاتصال | سطح اتصال حلقة RTJ (ASME B16.5) |
| الشكل الهيكلي | مثبتة على الجانب (قطعتين) |
| هيكل كروي | تصميم الكرة العائمة |
| وضع التشغيل | يدوي / علبة التروس / المحرك |
| نطاق درجة الحرارة | -29 درجة مئوية إلى +425 درجة مئوية |
| تصميم الحماية من الحرائق | API 6FA/API 607 |
| مستوى التسرب | API 598 / ISO 5208 المعدل أ |
ميزات المنتج
1. شهادة API 6D القياسية
المعيار الخاص لصمام خط الأنابيب: تتوافق عملية التصميم والتصنيع والاختبار بأكملها مع مواصفات API 6D
شهادة نظام الجودة: حاصلة على رخصة استخدام شعار API 6D
تتبع المواد: نظام كامل لتتبع المواد
2. A105 جسم صمام الضغط العالي الفولاذي المطروق
القدرة على التكيف مع الضغط العالي: مصممة خصيصًا لظروف التشغيل ذات الضغط العالي من الفئة 1500
مزايا المطروقات: اتجاه تدفق الحبوب الأمثل، وعدم وجود عيوب في الصب، وقدرة تحمل الضغط الممتازة
الخواص الميكانيكية: قوة الشد ≥ 485 ميجا باسكال، قوة الخضوع ≥ 250 ميجا باسكال

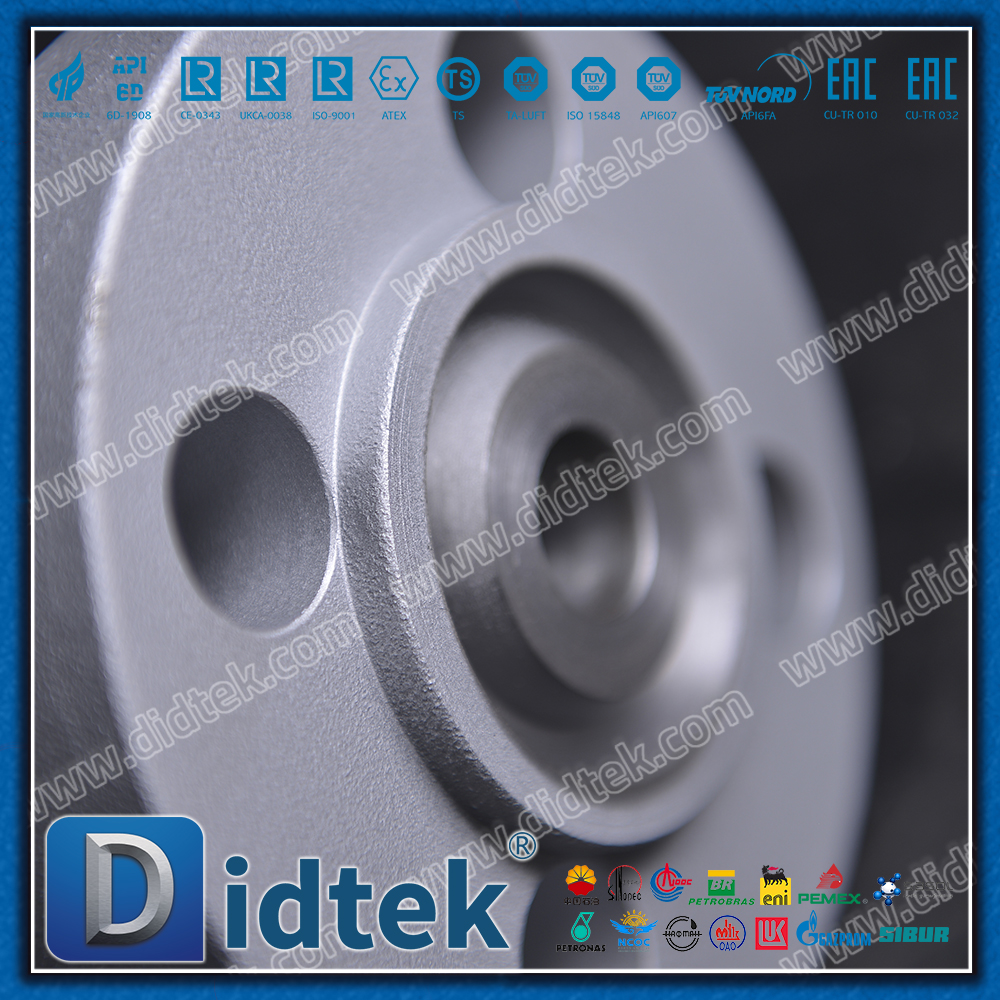

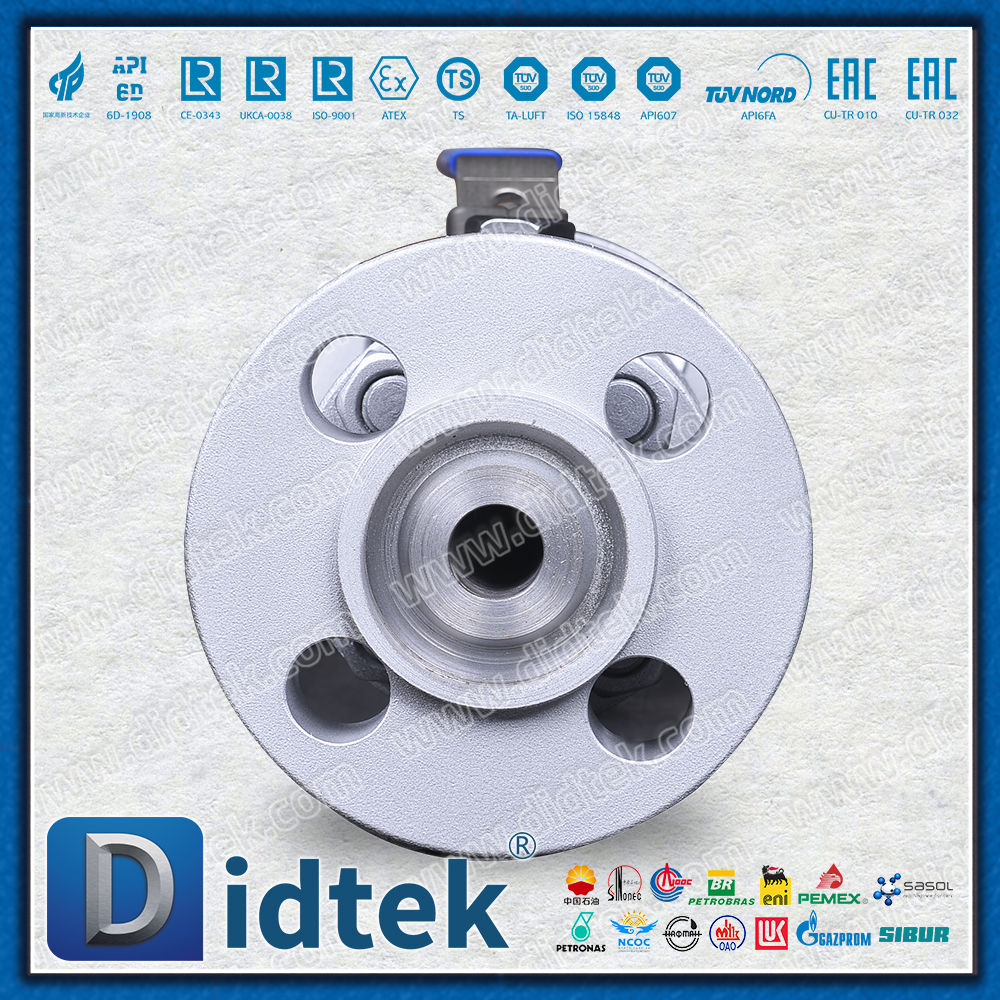

3. ختم اتصال حلقة RTJ
إغلاق موثوق به بالضغط العالي: تحقق حشوات الحلقة المعدنية أعلى مستوى من الختم
تصميم مضاد للانفجار: يضمن هيكل الأخدود الحلقي سلامة وموثوقية الحشية تحت الضغط
التوافق القياسي: يتوافق مع معيار أبعاد اتصال الحلقة ASME B16.5
4. هيكل الصيانة المثبت على الجانب
الصيانة عبر الإنترنت: يتم فتح جسم الصمام بشكل جانبي، ويمكن استبدال المكونات الداخلية عبر الإنترنت
تصميم مضغوط: يوفر مساحة أكبر مقارنة بالهيكل المثبت بالأعلى

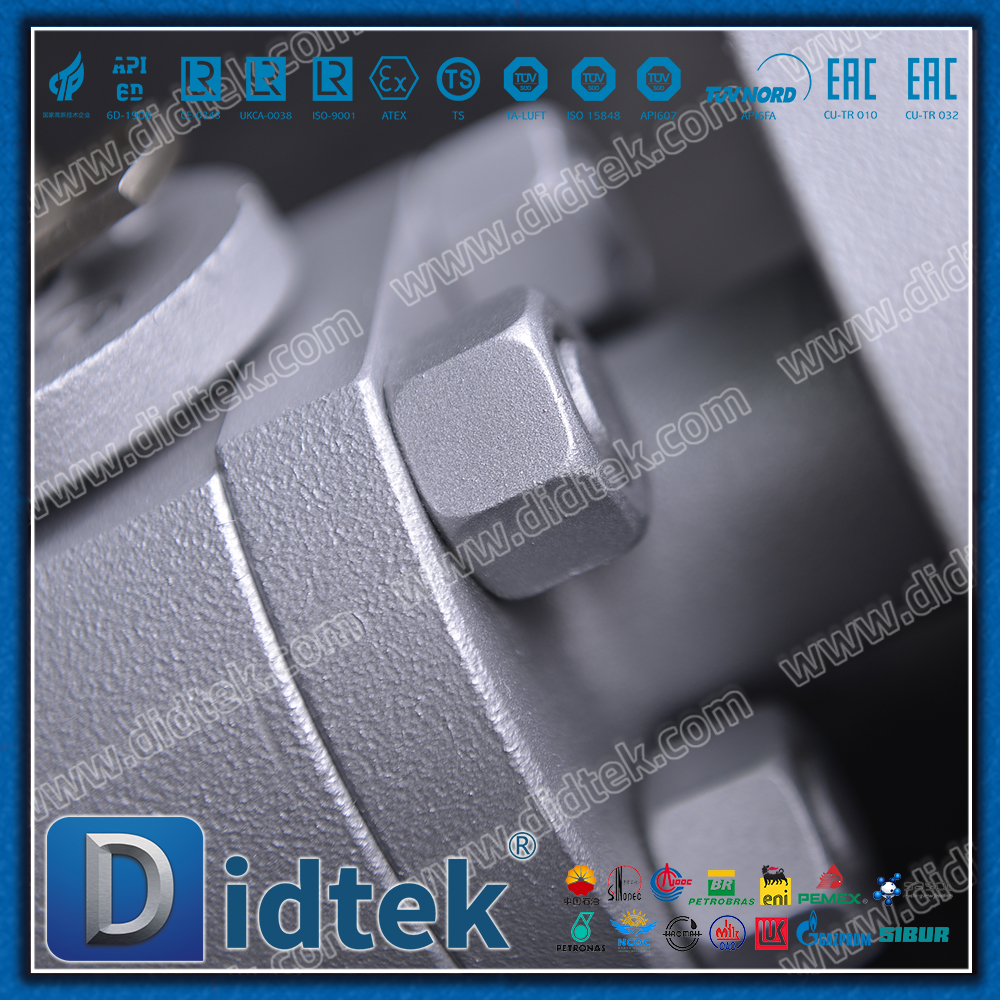

الختم الموثوق: وصلة جسم الصمام تستخدم حشوات الجرح الحلزونية
5. تصميم الكرة العائمة ذات الضغط العالي
ختم التعزيز الذاتي: الضغط المتوسط يدفع الكرة للضغط على مقعد الصمام. كلما زاد الضغط، كلما كان الختم أكثر إحكاما
الختم ثنائي الاتجاه: يضمن التحميل المسبق المصمم بعناية حجبًا ثنائي الاتجاه موثوقًا به
مقاومة التدفق المنخفض: تصميم تجويف كامل مع الحد الأدنى من فقدان الضغط
مجال التطبيق
1. النفط والغاز
خطوط أنابيب تجميع ونقل النفط والغاز ذات الضغط العالي
أجهزة رؤوس الآبار وأشجار إنتاج النفط
محطة الضاغط ومحطة تنظيم الضغط
2. العملية الكيميائية
جهاز رد فعل الضغط العالي
مصنع تصنيع الأمونيا واليوريا
نظام تفاعل البلمرة عالي الضغط
3. الطاقة والكهرباء
نظام الغلايات ذات الضغط العالي
خط أنابيب نقل البخار
نظام إمداد المياه بدرجة الحرارة العالية والضغط العالي
4. الأنظمة الصناعية
النظام الهيدروليكي عالي الضغط
نظام ضغط الغاز الصناعي
جهاز اختبار الجهد العالي
ملخص
تم دمج الصمام الكروي العائم ذو الضغط العالي API 6D A105 RTJ 1500LB بشكل مثالي من خلال معايير API الصارمة واختيار المواد عالية الجودة والتصميم الاحترافي للضغط العالي، مما يوفر للمستخدمين الصناعيين ما يلي:
الموثوقية المطلقة للضغط العالي: تصنيف الضغط من الفئة 1500، مع قدرة تحمل الضغط المتميزة
الامتثال القياسي: تضمن شهادة API 6D الكاملة جودة موثوقة
سهولة الصيانة: يتيح الهيكل المثبت على الجانب إجراء صيانة سريعة عبر الإنترنت
عمر خدمة طويل: تم تصميمه لمدة 30 عامًا، بأقل تكلفة صيانة
يعد هذا المنتج خيارًا مثاليًا لأنظمة خطوط الأنابيب ذات الضغط العالي ومعدات المعالجة وأجهزة الطاقة، مما يوفر حل قطع الضغط العالي الأكثر موثوقية للتحكم في السوائل الصناعية.
| ماركة | ديديك |
| بناء | كرة |
| مادة الصمام | توفر شركة Didtek الفولاذ المصبوب، والفولاذ المقاوم للصدأ، والسبائك الخاصة، وCI، وDI وما إلى ذلك |
| نوع الصمام | شركة ديدتيك تنتج صمام الكرة |
| اختبار الصمام | تم اختبار الكمية بنسبة 100% قبل التسليم |
| ضمان الصمام | 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت |
| هيكل الصمام | صمام الكرة |
| تسليم الصمام | 15 - 30 يوما |
| عينة الصمام | العينة متاحة بواسطة صمام Didtek |
| لون الصمام | طلب العميل |
| تعبئة الصمامات | حالة الخشب الرقائقي لصمام الكرة |
| موك | 1 مجموعة |
| شهادة الصمام | API6D/CE/ISO9001/ISO14001 |
| مكان المنشأ | تشجيانغ، الصين (البر الرئيسي) |
| تفاصيل التسليم: | يتم الشحن خلال 15-30 يومًا بعد الدفع |
| Port | شنغهاي أو نينغبو |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
