تحديد موضع المنتج الأساسي

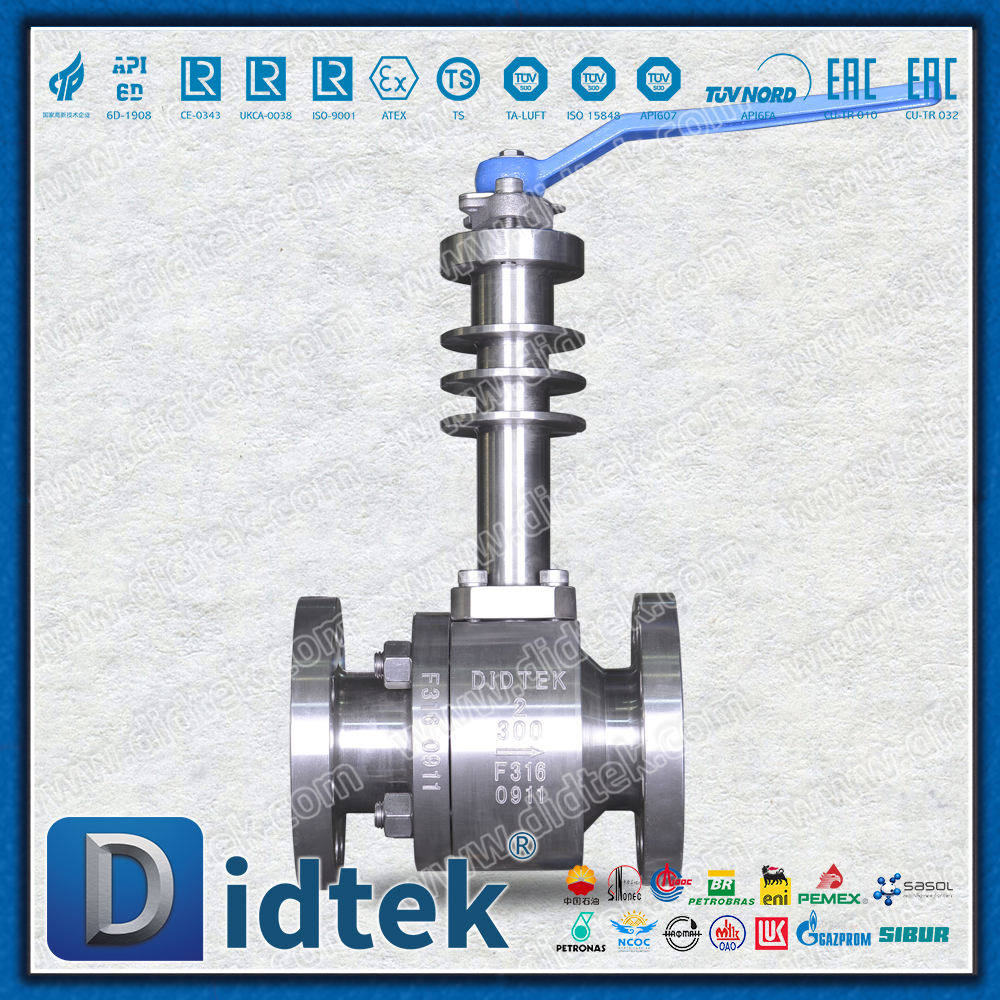

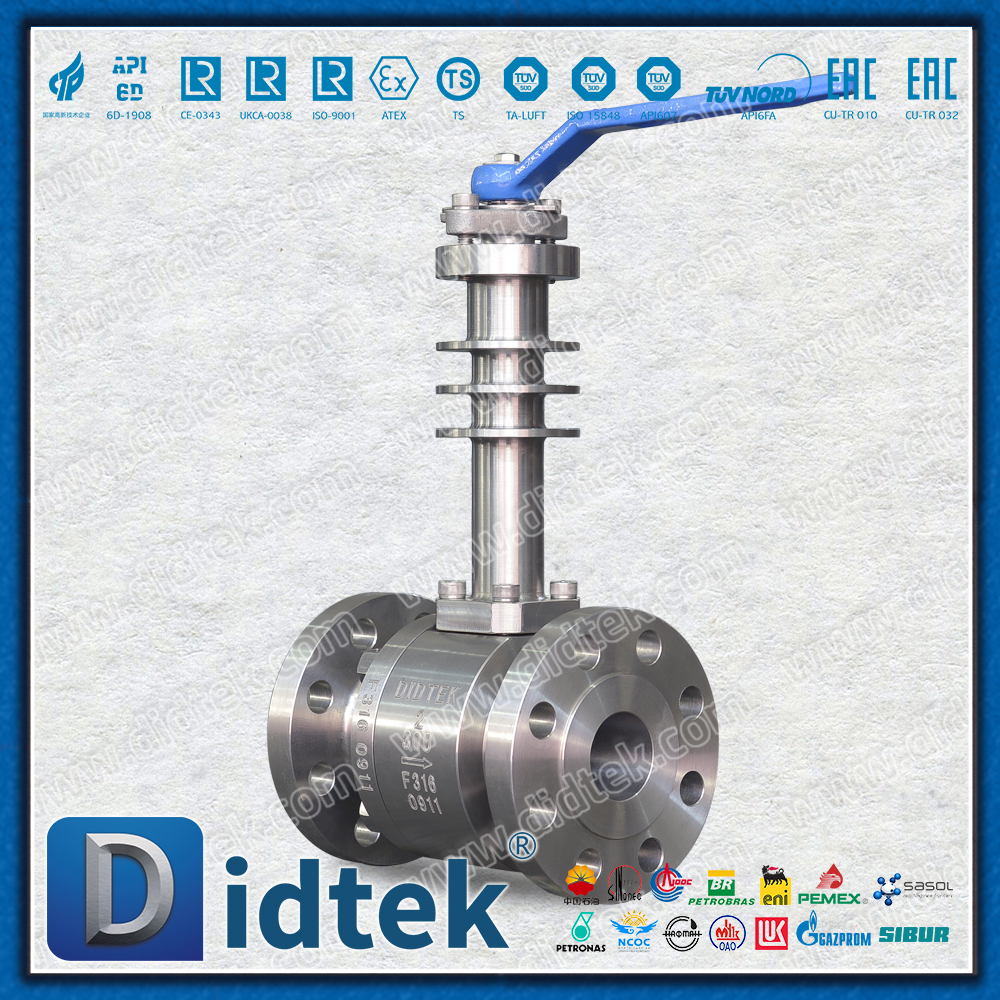

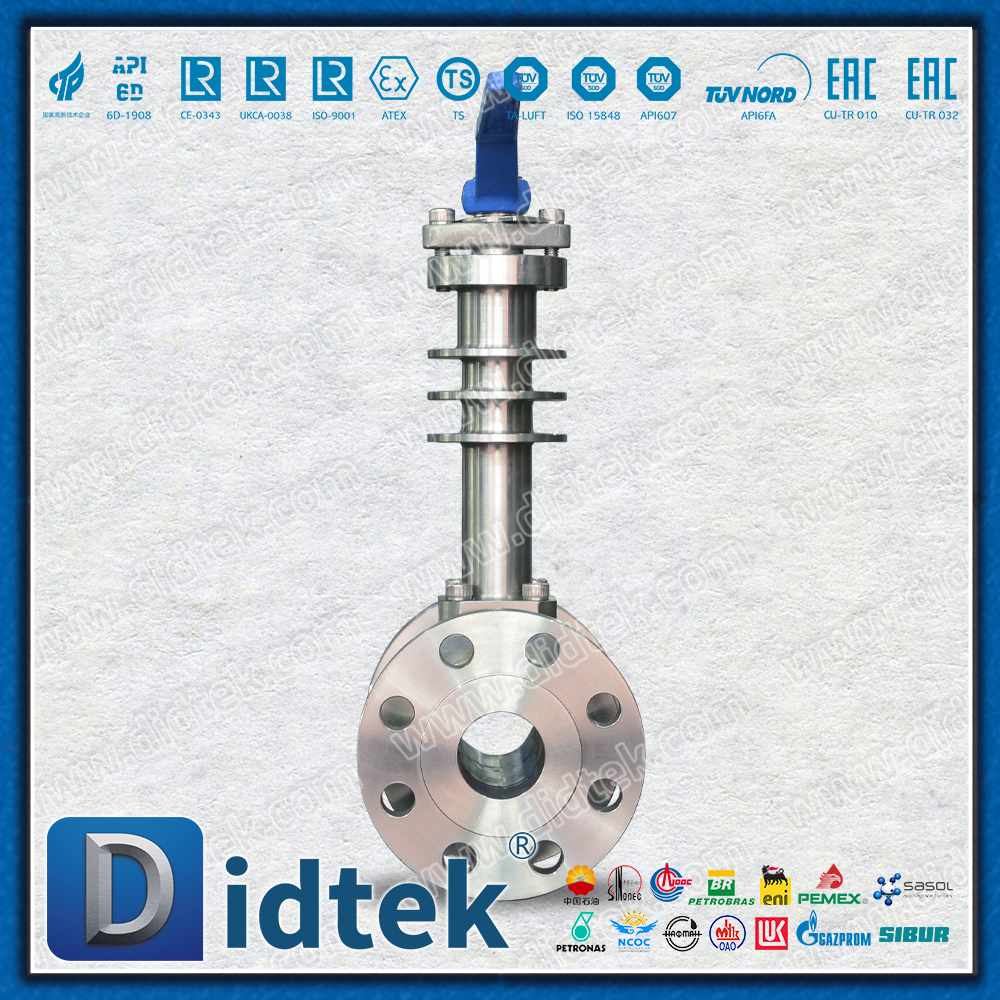

يعتمد الصمام الكروي الخاص المصمم خصيصًا لظروف العمل ذات درجات الحرارة العالية للغاية جسم الصمام الفولاذي المطروق ASTM A182 F316 وزعانف تبديد الحرارة المتكاملة ونظام الختم الصلب من المعدن إلى المعدن. يمكن أن تعمل بثبات في بيئة درجة حرارة عالية جدًا تصل إلى 545 درجة مئوية، مما يحقق قطعًا آمنًا وتحكمًا موثوقًا للوسائط ذات درجة الحرارة العالية.
جدول معلمات المواصفات الفنية
| فئة | معلمات المواصفات |

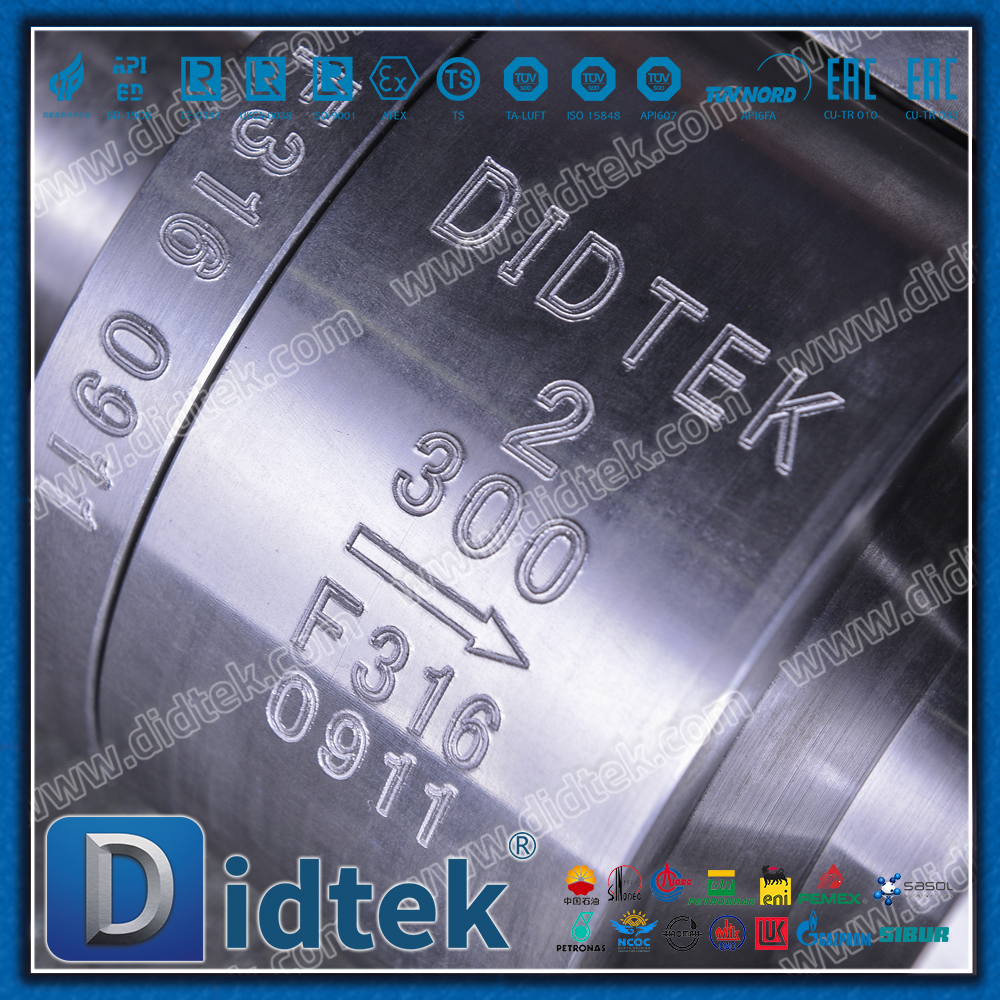

| مادة جسم الصمام | ASTM A182 F316 الفولاذ المطروق |
| درجة حرارة التشغيل القصوى | 545 درجة مئوية |
| تصنيف الضغط | فئة 150 - فئة 600 |
| شكل الختم | ختم صلب من المعدن إلى المعدن |
| هيكل تبديد الحرارة | تصميم زعنفة متكاملة لتبديد الحرارة |
| التعبئة الجذعية للصمام | معززة بالجرافيت المرن وInconel 718 |

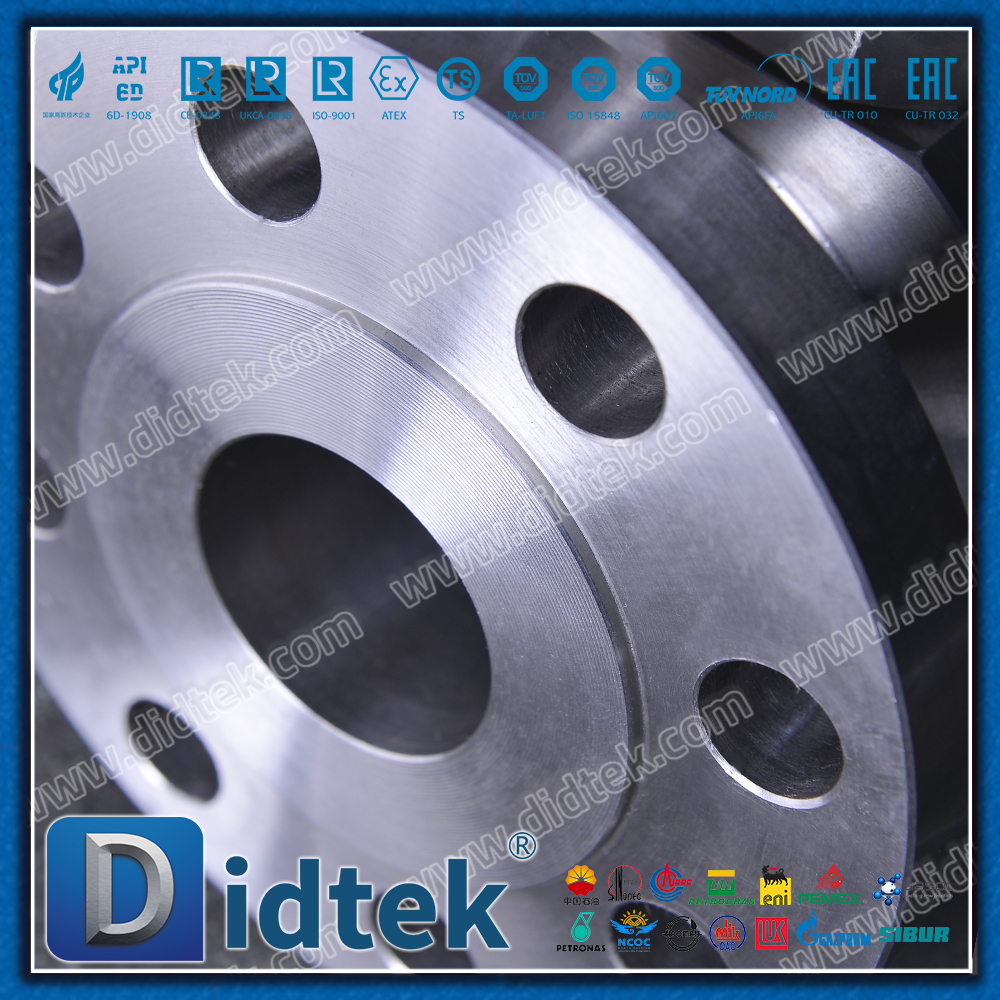

| طريقة الاتصال | شفة RF / اتصال حلقة RTJ / نهاية اللحام التناكبي |
| معايير الحماية من الحرائق | أبي 607 / أبي 6FA |
| معيار التصميم | أسم B16.34 |
ميزات التصميم الأساسية
1. نظام ختم صلب معدني بدرجة حرارة عالية جدًا
زوج ختم سبائك خاص
المجال: قاعدة F316 + سبيكة ستيليت 6 مرشوشة أسرع من الصوت
مقعد الصمام: تحميل زنبركي Inconel 718 + سطح مانع للتسرب ستيليت 21
تصميم التعويض الحراري
يتم اعتماد مجموعة النوابض القرصية لتعويض الفرق في التمدد الحراري عند درجات الحرارة المرتفعة
تأكد من أن الضغط المحدد للختم يظل ثابتًا طوال العملية بأكملها من درجة حرارة الغرفة إلى 545 درجة مئوية
عملية المعالجة السطحية
سطح الختم مصقول كالمرآة إلى Ra<0.2μm
تصميم متدرج الصلابة: السطح HRC 58-62، الركيزة HRC 28-32

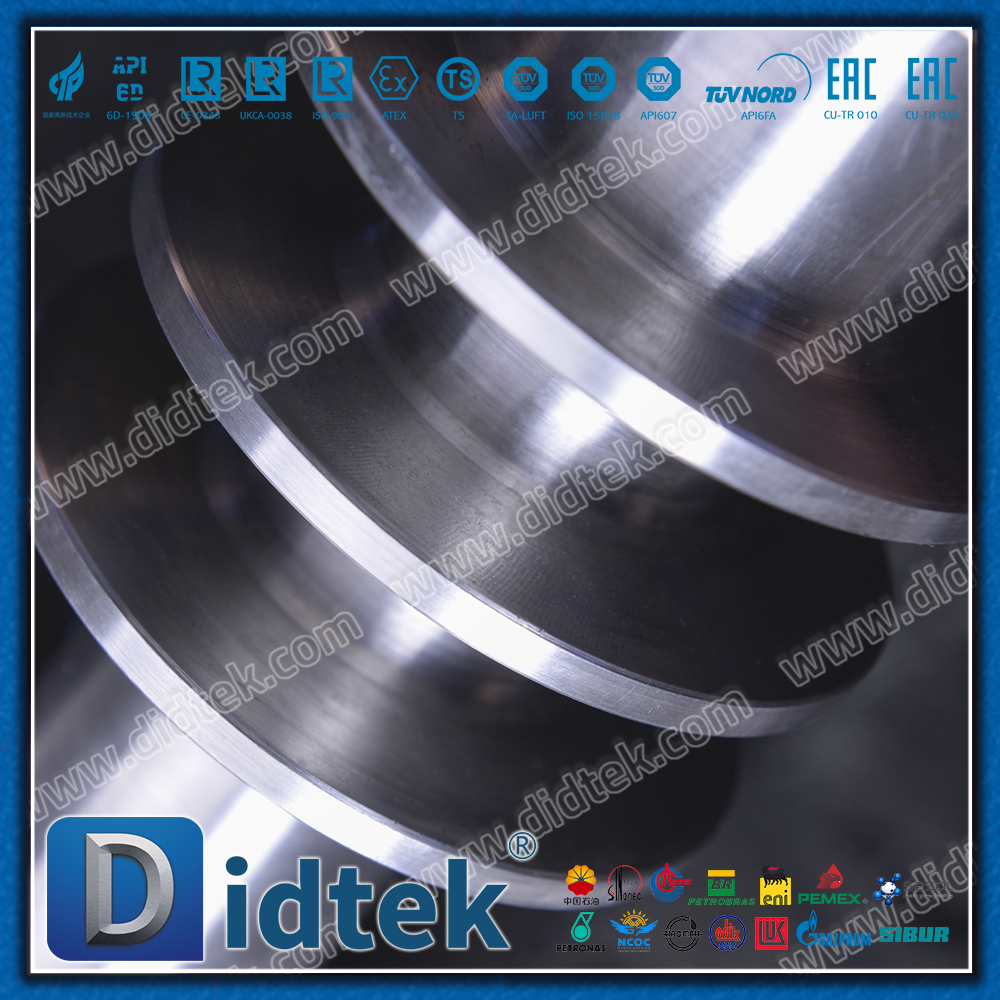

2. نظام زعانف متكامل لتبديد الحرارة
تصميم تبديد الحرارة عالي الكفاءة
تم دمج زعانف تبديد الحرارة الشعاعية في منطقة غطاء الصمام، مما يزيد من مساحة تبديد الحرارة بنسبة 300%
تم تحسين شكل الزعانف والتباعد بينها من خلال ديناميكيات الموائع الحسابية (CFD)
تأثير التحكم في درجة الحرارة
يتم تقليل درجة الحرارة في منطقة ساق الصمام بمقدار 200-250 درجة مئوية (مقارنة بتصميم عدم تبديد الحرارة)
يجب التحكم في درجة حرارة العمل لصندوق الحشو أقل من 345 درجة مئوية
السلامة الهيكلية
تم تصنيع الزعانف وغطاء الصمام بشكل متكامل دون تركيز الضغط الحراري
يتمتع بمقاومة ممتازة للصدمات الحرارية ويمكنه التكيف مع صدمات درجات الحرارة المتكررة
3. نظام تعبئة معزز بدرجة حرارة عالية
متعدد الطبقات مجتمعة الختم
الختم الرئيسي: حلقة جرافيت مرنة معززة، مع مقاومة لدرجة الحرارة تصل إلى 650 درجة مئوية
الختم المتوسط: الختم الثانوي منفاخ Inconel 718
ختم مقاوم للغبار: تعبئة خاصة من ألياف السيراميك
آلية التعويض التلقائي
توفر مجموعة زنبرك القرص قوة تثبيت مستمرة
دعم تجديد حشو عبر الإنترنت
شرح تفصيلي لمزايا الأداء
أداء درجات الحرارة العالية
استقرار المواد: يمكن استخدام F316 لفترة طويلة عند 545 درجة مئوية، مما يضمن التحكم في ترسيب المرحلة σ
موثوقية الختم: بعد 1000 اختبار للدورة الحرارية (درجة حرارة الغرفة ↔545 درجة مئوية)، فإنه لا يزال يحافظ على درجة الختم ANSI B16.104 الفئة V
الاستقرار التشغيلي: معدل تغير عزم الدوران عند درجات الحرارة المرتفعة أقل من 15%
أداء تبديد الحرارة
البيانات المقاسة
عندما تكون درجة الحرارة المتوسطة 545 درجة مئوية، تكون درجة الحرارة في منطقة تعبئة ساق الصمام ≥345 درجة مئوية
درجة حرارة واجهة تركيب المشغل هي ≥200 درجة مئوية
خدمة الحياة
يتم إطالة عمر خدمة التغليف بمقدار 3 إلى 5 مرات
يتم تمديد عمر الخدمة لنظام التحمل بمقدار 2 إلى 3 مرات
أداء السلامة
السلامة من الحرائق: اجتاز اختبار الحريق API 607 الإصدار 4
تصميم مضاد للكهرباء الساكنة: نظام مضاد للكهرباء الساكنة لدرجة الحرارة العالية، قيمة المقاومة <10Ω
ختم الطوارئ: قياسي مجهز بنظام حقن مانع التسرب في حالات الطوارئ
مجالات التطبيق النموذجية
صناعة البتروكيماويات
نظام تجديد تفاعل وحدة التكسير الحفزي
خطوط أنابيب النفط والغاز ذات درجة الحرارة العالية لوحدات فحم الكوك المتأخرة
خطوط أنابيب الدخول والخروج لفرن تكسير الإيثيلين
الطاقة والكهرباء
نظام البخار الرئيسي للوحدات فوق الحرجة
نظام عادم التوربينات الغازية
مدخل ومخرج غلاية الحرارة المهدرة
صناعة المعادن
نظام استعادة غاز فرن فحم الكوك
نظام تنقية غاز المداخن بدرجة حرارة عالية
التحكم المتوسط في أفران المعالجة الحرارية
مجالات خاصة
نظام توليد الطاقة الحرارية الشمسية
النظام المساعد لمحطة الطاقة النووية
نظام وسط حراري عالي الحرارة للعمليات الكيميائية
ملخص
يوفر الصمام الكروي العائم ذو الختم الصلب ذو الحرارة العالية F316 لتبديد الحرارة العالية، من خلال ابتكارات متعددة الأبعاد في علوم المواد والتصميم الديناميكي الحراري وتكنولوجيا الختم، ما يلي:
القدرة على درجات الحرارة القصوى: تشغيل مستقر في درجات حرارة عالية جدًا تصل إلى 545 درجة مئوية
حل ثوري لتبديد الحرارة: تضمن زعانف تبديد الحرارة المدمجة سلامة درجة حرارة المكونات الرئيسية
ضمان الختم الموثوق: نظام الختم الخاص بالسبائك مناسب لظروف العمل القاسية
عمر الخدمة الطويل: يتم زيادة عمر الخدمة بمقدار 3 إلى 5 مرات في درجات الحرارة العالية
مجموعات العملاء القابلة للتطبيق: أنظمة خطوط الأنابيب المهمة في ظروف درجات الحرارة العالية جدًا في صناعات مثل البتروكيماويات والطاقة والمعادن.
| ماركة | ديديك |
| بناء | كرة |
| مادة الصمام | توفر شركة Didtek الفولاذ المصبوب، والفولاذ المقاوم للصدأ، والسبائك الخاصة، وCI، وDI وما إلى ذلك |
| نوع الصمام | شركة ديدتيك تنتج صمام الكرة |
| اختبار الصمام | تم اختبار الكمية بنسبة 100% قبل التسليم |
| ضمان الصمام | 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت |
| هيكل الصمام | صمام الكرة |
| تسليم الصمام | 15 - 30 يوما |
| عينة الصمام | العينة متاحة بواسطة صمام Didtek |
| لون الصمام | طلب العميل |
| تعبئة الصمامات | حالة الخشب الرقائقي لصمام الكرة |
| موك | 1 مجموعة |
| شهادة الصمام | API6D/CE/ISO9001/ISO14001 |
| مكان المنشأ | تشجيانغ، الصين (البر الرئيسي) |
| تفاصيل التسليم: | يتم الشحن خلال 15-30 يومًا بعد الدفع |
| Port | شنغهاي أو نينغبو |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
