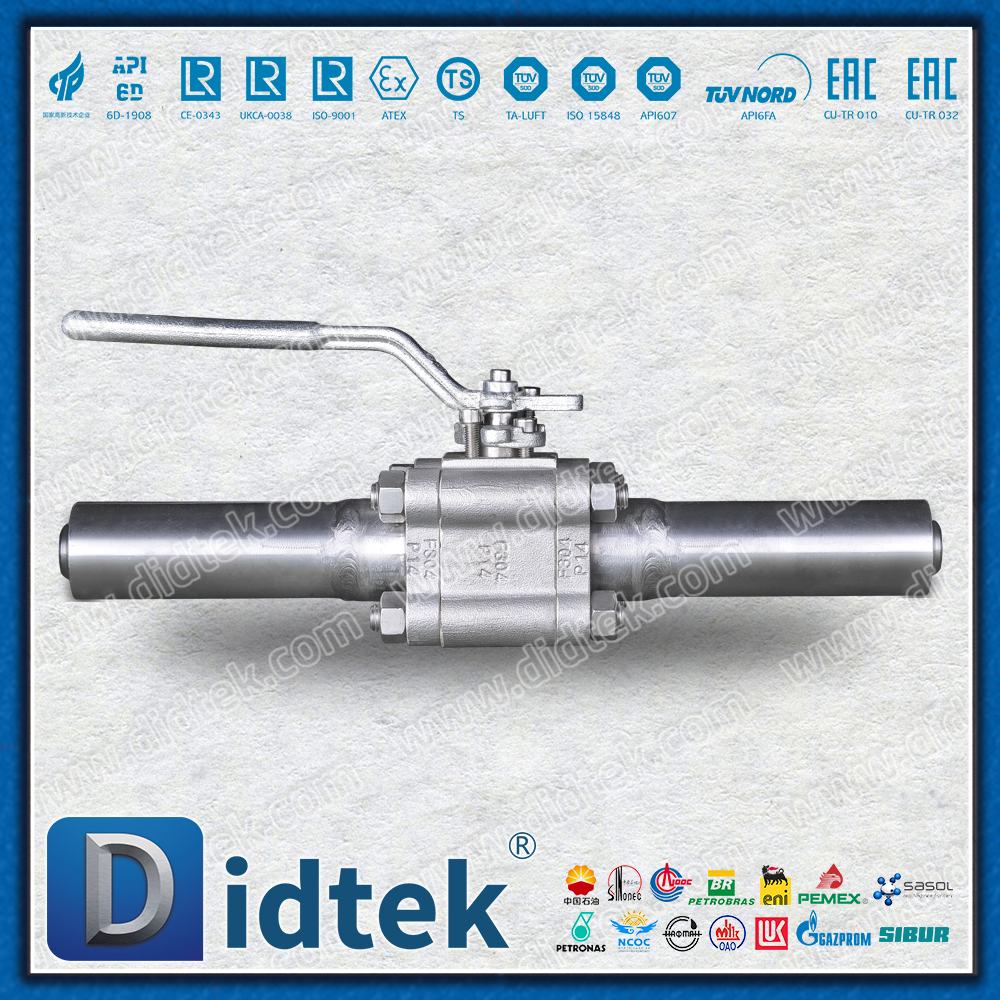

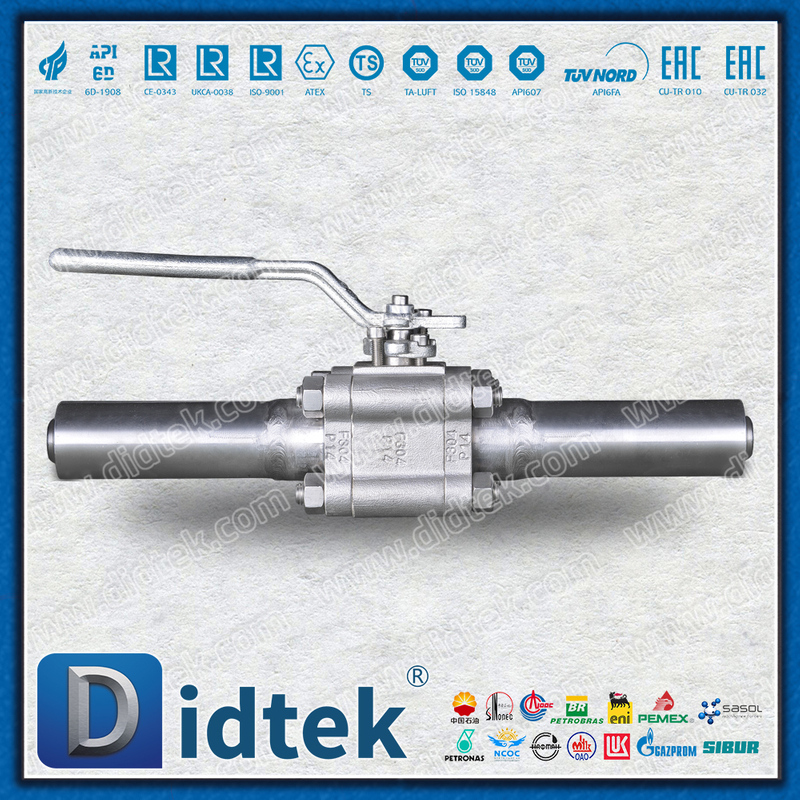

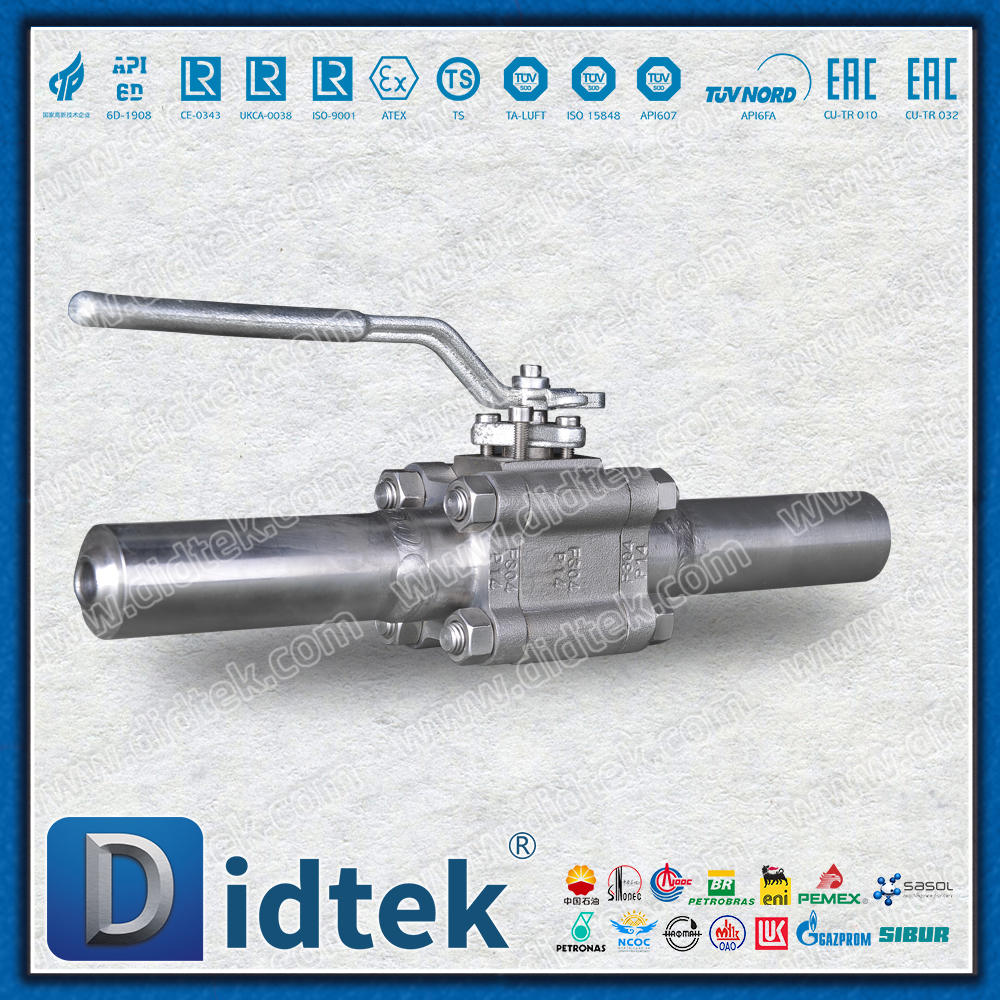

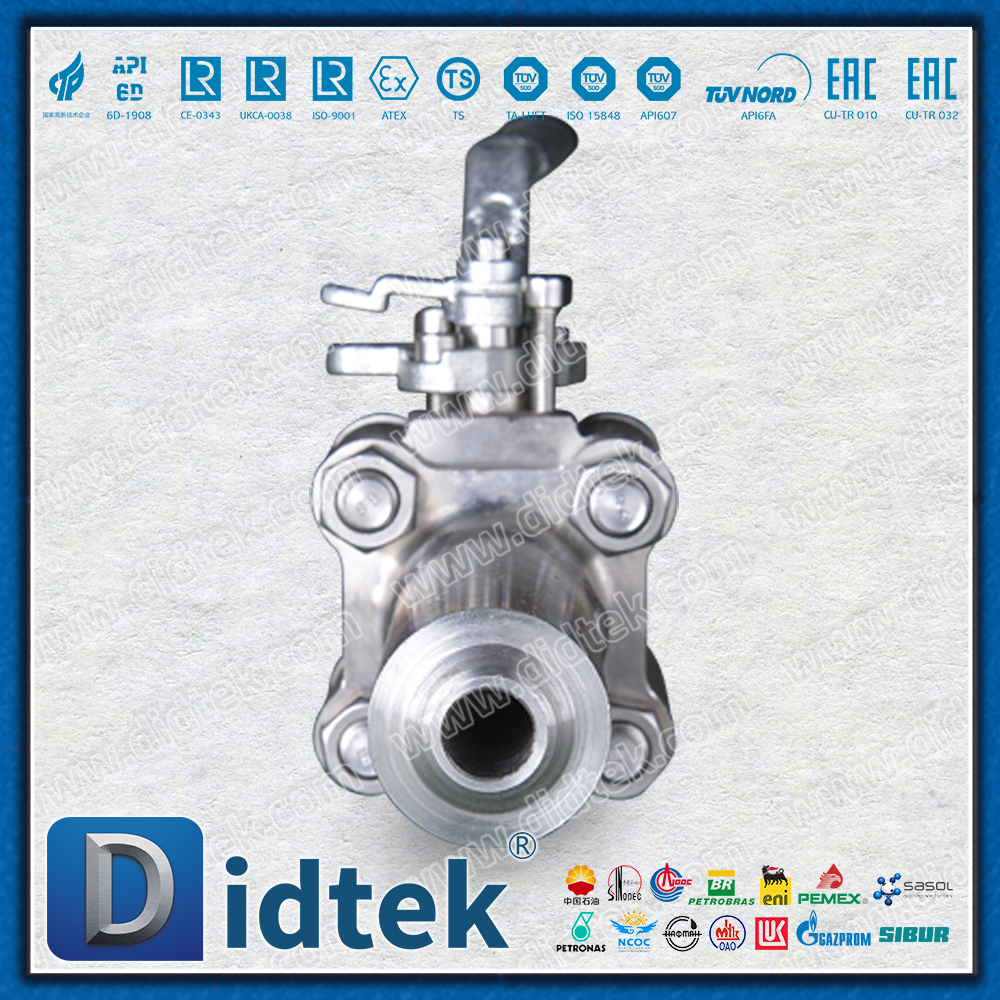

3 قطع F304 وصلة تمديد صمام فولاذي مزورة مع جهاز قفل

تحديد موضع المنتج الأساسي

صمام صناعي عالي الأداء بتصميم وحدات من ثلاث قطع، جسم الصمام الفولاذي المطروق ASTM A182 F304، مجهز بغطاء صمام توصيل ممتد وجهاز قفل أمان. يأخذ هذا التصميم في الاعتبار سهولة الصيانة والقدرة على التكيف مع ظروف العمل القاسية والسلامة التشغيلية، وهو مناسب لأنظمة خطوط الأنابيب الصناعية التي تتطلب صيانة متكررة أو إدارة صارمة.

تفاصيل المواصفات الفنية

ميزات التصميم الأساسية

1. هيكل وحدات من ثلاث قطع

صيانة مريحة: ليست هناك حاجة لتفكيك الصمام من خط الأنابيب. ما عليك سوى فك المسمار الأوسط لإزالة الجزء الأوسط من جسم الصمام، واستبدال مقعد الصمام الداخلي والكرة والأجزاء الأخرى بسرعة، مما يقلل بشكل كبير من تكاليف الصيانة ووقت التوقف عن العمل.

الصيانة عبر الإنترنت: يدعم الصيانة عبر الإنترنت، وهو مناسب بشكل خاص لتدفقات العمليات المستمرة التي لا يمكن إيقافها.

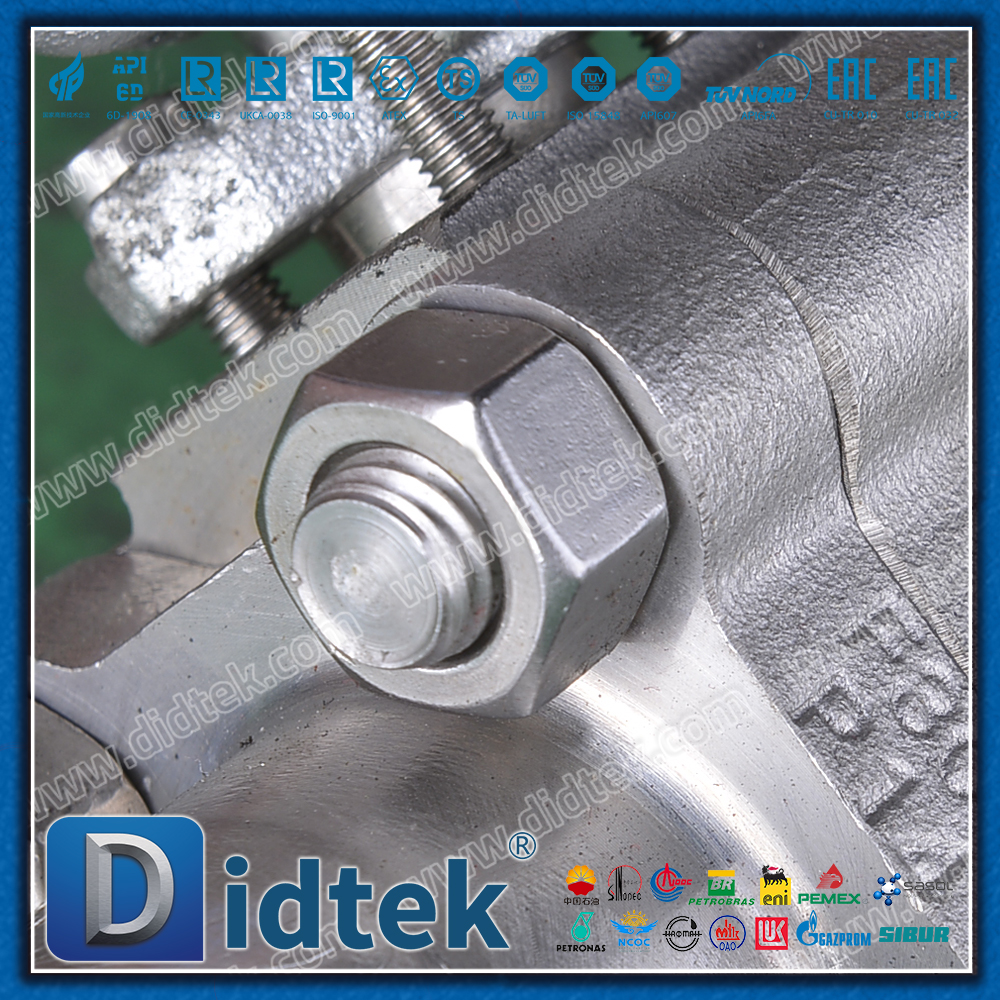

الهيكل المستقر: وصلة الترباس لديها قوة عالية، مما يضمن سلامة الختم تحت الضغط العالي.

2. جسم الصمام الفولاذي المطروق F304

الأداء المتميز: تم تشكيلها وتشكيلها، مع اتجاه تدفق أفضل للحبيبات، وتتميز بقوة أعلى، ومقاومة للصدمات، ومقاومة للتعب مقارنة بالمصبوكات.

مقاومة التآكل: يوفر F304 (الفولاذ المقاوم للصدأ 304) مقاومة ممتازة للتآكل لمجموعة متنوعة من المواد الكيميائية والغلاف الجوي.

محتوى منخفض الكربون: يتحكم بشكل فعال في ترسيب الكربيدات ويتمتع بمقاومة ممتازة للتآكل بين الحبيبات.

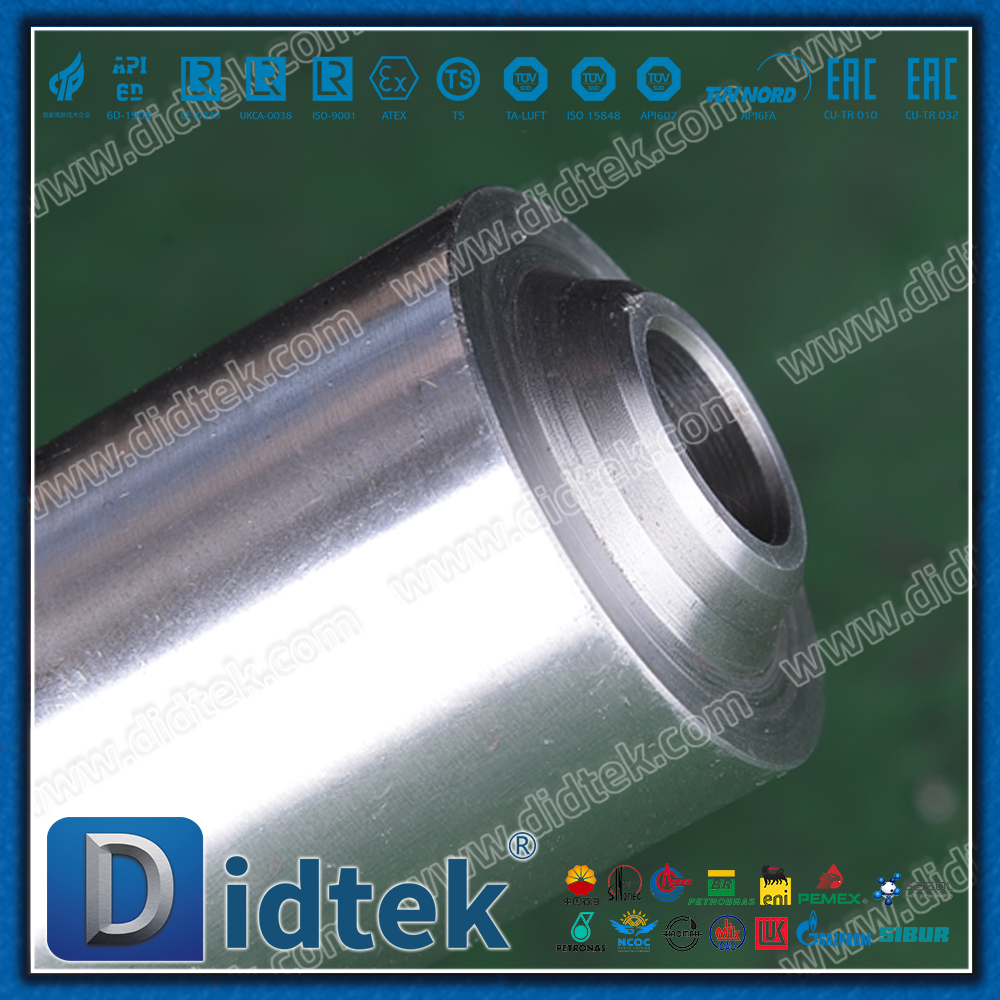

3. غطاء صمام التوصيل الممتد

العزل الحراري/الحفظ البارد: يشكل عنق الصمام الممتد منطقة عزل حراري فعالة بين الجزء الداخلي للصمام والمشغل العلوي، مما يقلل من توصيل الحرارة المتوسطة إلى ساق الصمام وصندوق الحشو، ويحمي عبوة الختم ويطيل عمر الخدمة. إنه قابل للتطبيق أيضًا في ظروف العمل ذات درجات الحرارة المنخفضة ويمكن أن يمنع الصقيع.

مناسبة للتركيب الخاص: تنطبق على سيناريوهات التثبيت مثل الدفن العميق، داخل الصناديق المعزولة، أو عندما تكون هناك حاجة إلى مسافة آمنة من المعدات ذات درجة الحرارة العالية.

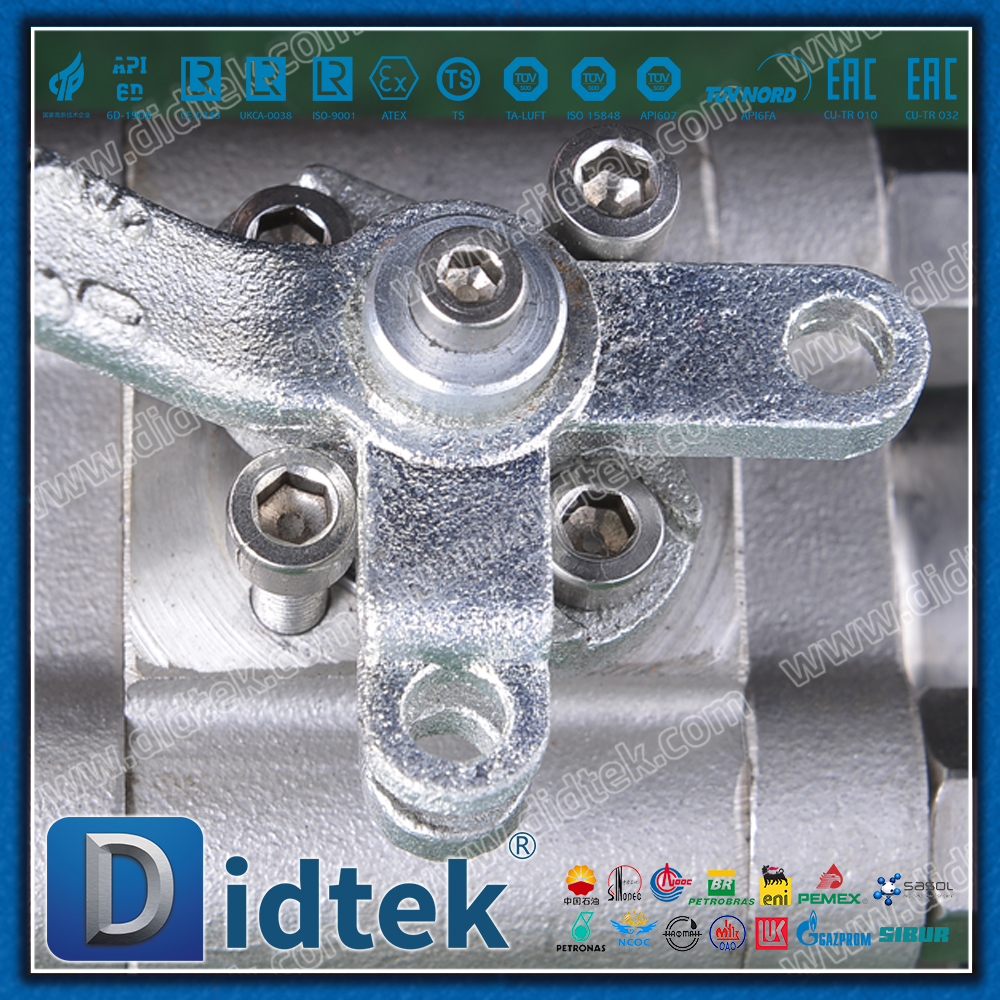

4. جهاز قفل أمان متكامل

عزل السلامة: متوافق مع معايير LOTO، يتم قفل الصمام في وضع مفتوح بالكامل أو مغلق بالكامل من خلال قفل لمنع سوء التشغيل وضمان سلامة الأفراد والمعدات.

تحديد بديهي: يحتوي المقبض عادةً على سهم مؤشر 'تشغيل/إيقاف' واضح ومؤشر حالة القفل.

تصميم عالي القوة: آلية القفل قوية ومتينة، وقادرة على تحمل عمليات القوة الخارجية غير الطبيعية.

الأداء والمزايا

الموثوقية العالية: تضمن المواد الفولاذية المطروقة والتصميم المعياري التشغيل المستقر على المدى الطويل في ظل ظروف العمل القاسية.

الاقتصاد في الصيانة: الهيكل المكون من ثلاث قطع يجعل أعمال الصيانة أسرع وأرخص، كما يسهل التصميم ذو القطر الكامل تنظيف خطوط الأنابيب.

السلامة التشغيلية: يوفر جهاز القفل ضمانًا مهمًا للسلامة لتبديل العمليات وصيانة المعدات.

القدرة على التكيف على نطاق واسع: تصميم الرقبة الممتد يمكّنه من تحمل درجات الحرارة العالية والمنخفضة بالإضافة إلى بيئات التثبيت الخاصة.

مجالات التطبيق النموذجية

صناعة البتروكيماويات: معالجة خطوط الأنابيب، وخاصة النقاط الحرجة التي تتطلب صيانة دورية أو قفل أمان.

الطاقة والطاقة: أنظمة البخار، مياه تغذية الغلايات، أنظمة مياه التبريد.

المواد الكيميائية الدقيقة والمستحضرات الصيدلانية: خطوط أنابيب للوسائط المسببة للتآكل مع متطلبات النظافة والصيانة.

المرافق العامة: عزل ومراقبة محطات معالجة الغاز والمياه في المناطق الحضرية.

أي بيئة صناعية تتطلب تنفيذًا صارمًا لإجراءات تشغيل السلامة (LOTO).

دليل الاختيار

يرجى تأكيد المعلمات التالية عند اختيار النموذج

أنواع الصمامات (مثل الصمامات الكروية، والصمامات الحابسة)

القطر الاسمي (DN) ومعدل الضغط (PN/الفئة)

قم بتوصيل المعيار بشكل سطح الختم

متطلبات الطول المحددة لتمديد الرقبة

أنواع أجهزة القفل (أقفال المقبض، أغطية صمامات القفل، إلخ.)

وضع التشغيل (يدوي، علبة التروس، المحرك الهوائي/الكهربائي)

ملخص

يعد الصمام الفولاذي المطروق من النوع الممتد F304 المكون من ثلاث قطع مع جهاز القفل بمثابة حل صمام صناعي متطور يدمج الصيانة المريحة والقدرة على التكيف مع ظروف العمل والسلامة التشغيلية. إنه ليس مجرد مكون تحكم موثوق به لسوائل خطوط الأنابيب، ولكنه أيضًا جزء مهم من نظام إدارة السلامة الصناعية الحديث. إنها مناسبة بشكل خاص لتحمل المسؤوليات الثقيلة في نقاط التطبيق الرئيسية مع الصيانة المتكررة وظروف العمل القاسية ومتطلبات السلامة العالية للغاية.
