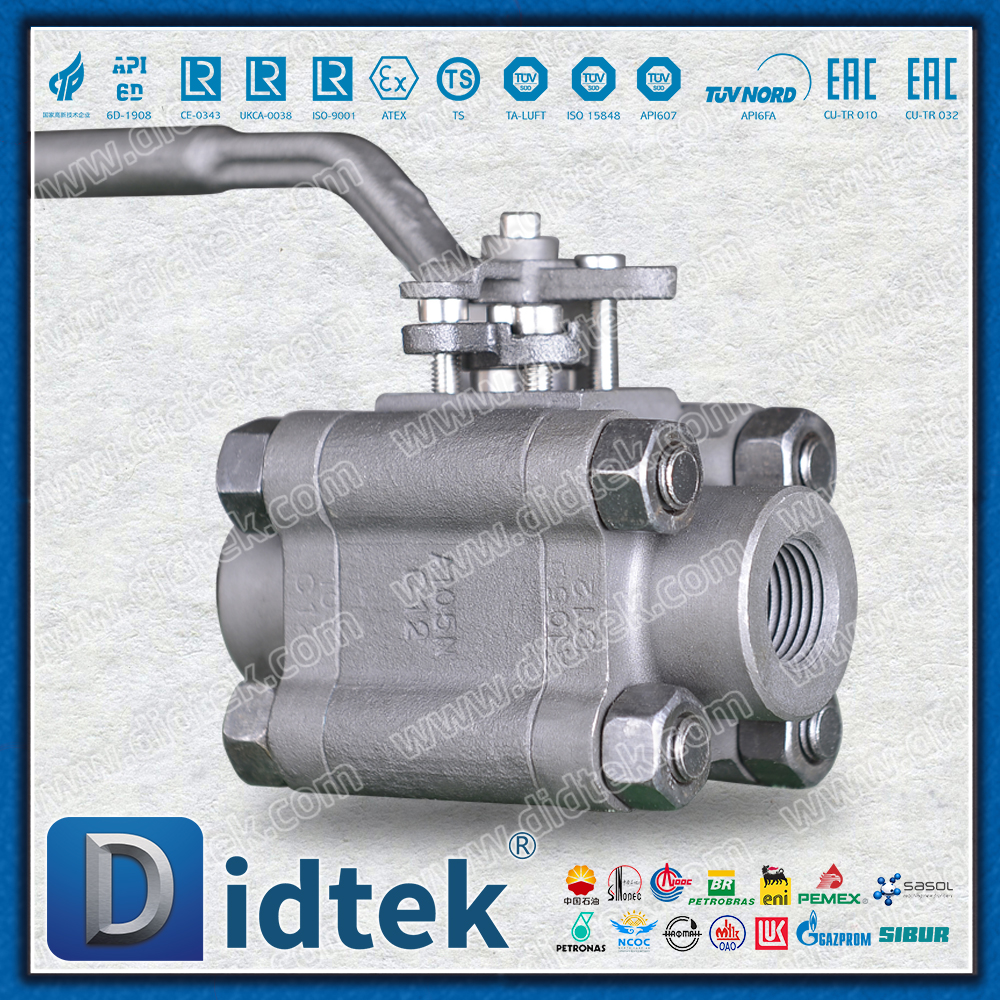

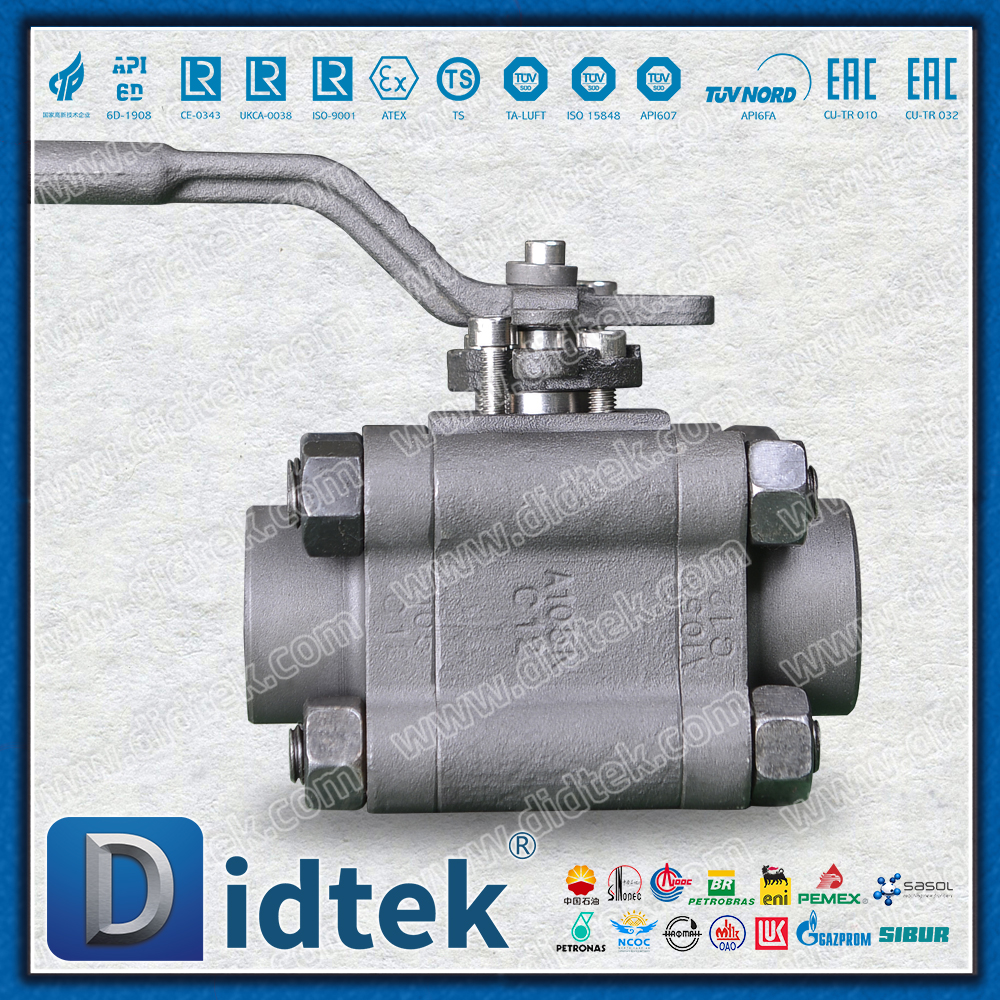

3 قطع A105N صمام كروي معزز بخيط مقعد PTFE

نظرة عامة على المنتج

إن الصمام الكروي الفولاذي المطروق ذو الثلاث قطع A105N المقوى بـ PTFE هو صمام عالي الأداء يعتمد هيكلًا معياريًا ثلاثي القطع وجسم الصمام الفولاذي المطروق ASTM A105N. تم تجهيز المنتج بمقاعد صمام PTFE المحسنة والوصلات الملولبة، مما يوفر أداء إغلاق ممتاز واقتصاد مع ضمان القوة الهيكلية. إنه خيار مثالي لخطوط أنابيب الأدوات، وواجهات المعدات، وخطوط الأنابيب الصناعية الصغيرة والمتوسطة الحجم.

المواصفات الفنية

ميزات المنتج

1. هيكل وحدات من ثلاث قطع

إمكانية الصيانة عبر الإنترنت: يمكن تفكيك التجويف الأوسط بدون أدوات خاصة، ويمكن استبدال المكونات الداخلية بسرعة

التكوين المرن: يمكن استبدال مقاعد الصمامات والمواد الكروية المختلفة وفقًا لظروف العمل

ختم موثوق: تضمن حشيات الجسم عدم حدوث أي تسرب لجسم الصمام

2. جسم الصمام الفولاذي المطروق A105N

خصائص القوة العالية: قوة الشد ≥ 485 ميجا باسكال، قوة الخضوع ≥ 250 ميجا باسكال

الهيكل الكثيف: لا توجد عيوب في الصب، وقدرته على تحمل الضغط متفوقة على قدرة الصمامات الفولاذية المصبوبة

اقتصادية وعملية: فهي توفر أداءً رائعًا من حيث التكلفة في ظل ظروف العمل عالية الضغط

3. مقعد صمام PTFE المحسن

تعزيز مقاومة التآكل: محشو بألياف زجاجية بنسبة 25%، مما يزيد من مقاومة التآكل بمقدار 3 مرات

معامل احتكاك منخفض: يضمن ثبات عزم دوران التشغيل في حدود ±10%

التوافق الكيميائي: مقاوم لمعظم الوسائط الحمضية والقلوية والمذيبات

4. تحسين الاتصالات المترابطة

الختم الموثوق: خيط الأنبوب المخروطي يحقق الختم من المعدن إلى المعدن

سهولة التركيب: لا يلزم توصيل الحافة، مما يوفر مساحة التثبيت

معايير متعددة: يدعم مواصفات الخيط مثل NPT وBSPT وBSPP

المعلمات الأساسية

تصنيف الضغط: فئة 800/1500/2000 (PN100/250/420)

نطاق درجة الحرارة: -29 درجة مئوية إلى +200 درجة مئوية

طريقة الاتصال: موضوع NPT/BSPT/BSPP

مادة مقعد الصمام: PTFE المقوى (25% ألياف زجاجية)

معيار التصميم: API 6D/ASME B16.34

مجال التطبيق

أدوات القياس: أجهزة قياس الضغط، وصمامات واجهة المرسل

مطابقة المعدات: المضخات، الضواغط، واجهات النظام الهيدروليكي

أنابيب العملية: نظام أخذ العينات، الحقن الكيميائي، المرافق

نظام الضغط العالي: التحكم في الغازات والمياه ذات درجة الحرارة العالية والوسائط المسببة للتآكل

ملخص

يوفر الصمام الكروي الفولاذي المطروق الملولب المكون من ثلاث قطع A105N من مادة PTFE، من خلال مزيج مثالي من تصميم الهيكل المعياري والمواد الفولاذية المطروقة عالية الجودة وتقنية الختم المحسنة، للمستخدمين الصناعيين ما يلي:

قابلية الصيانة المتميزة: يتيح الهيكل المكون من ثلاث قطع إجراء صيانة سريعة عبر الإنترنت

أداء إغلاق موثوق: تضمن مقاعد صمام PTFE المحسنة عدم التسرب على المدى الطويل

القوة المتميزة: إن قدرة تحمل الضغط لأجسام الصمامات الفولاذية المطروقة تتجاوز بكثير قدرة الصمامات المصبوبة

التكلفة الاقتصادية: يتم تخفيض إجمالي تكلفة دورة الحياة بنسبة 30%

يعد هذا المنتج خيارًا مثاليًا لقياس الأجهزة وواجهات المعدات وخطوط الأنابيب ذات الضغط العالي الصغيرة والمتوسطة الحجم. بفضل أدائه المتميز والصيانة المريحة، فإنه يوفر دعمًا موثوقًا به للتحكم في السوائل الصناعية.
