تحديد موضع المنتج الأساسي

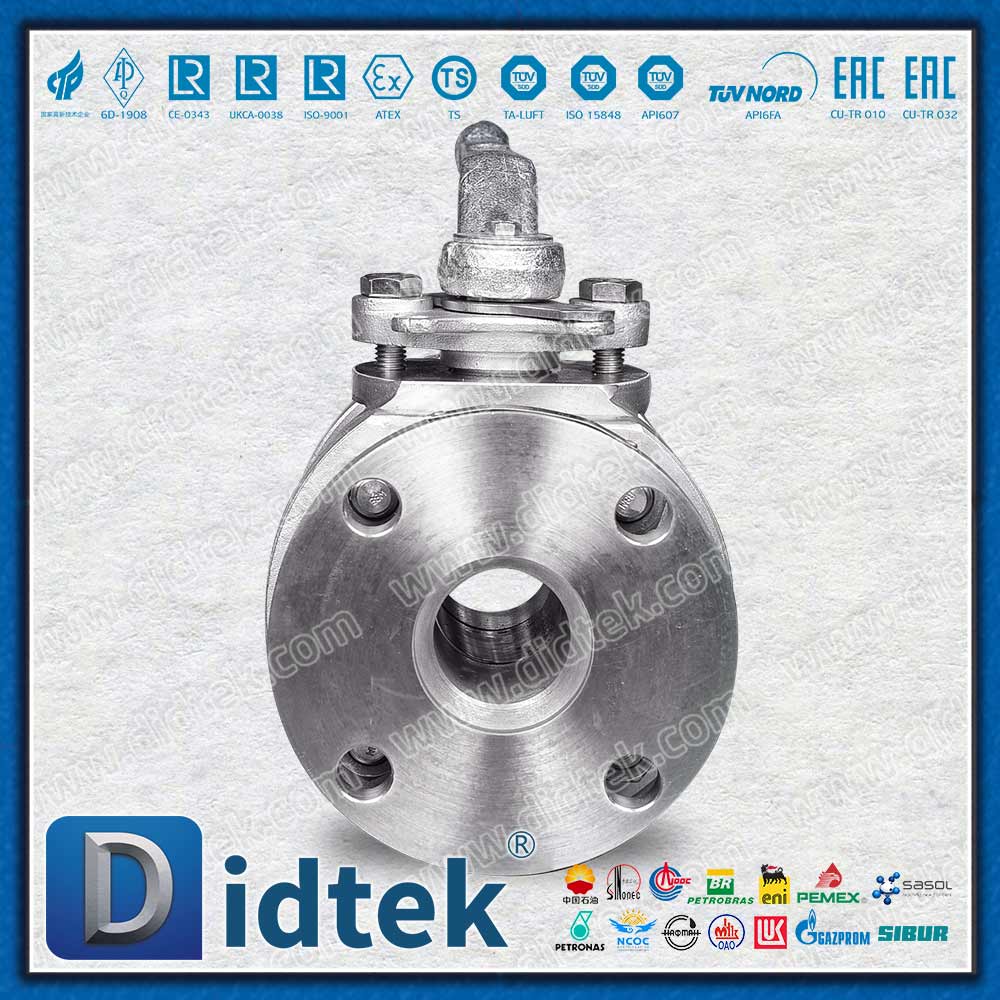

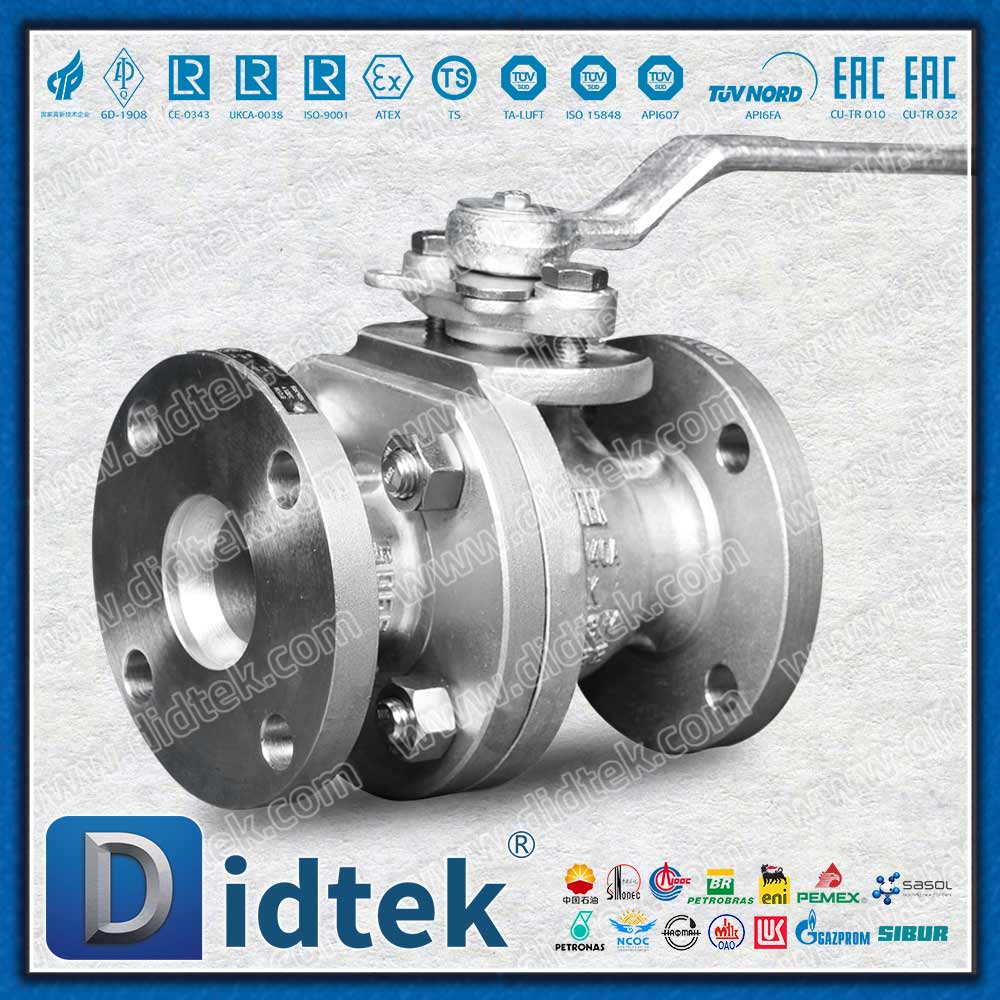

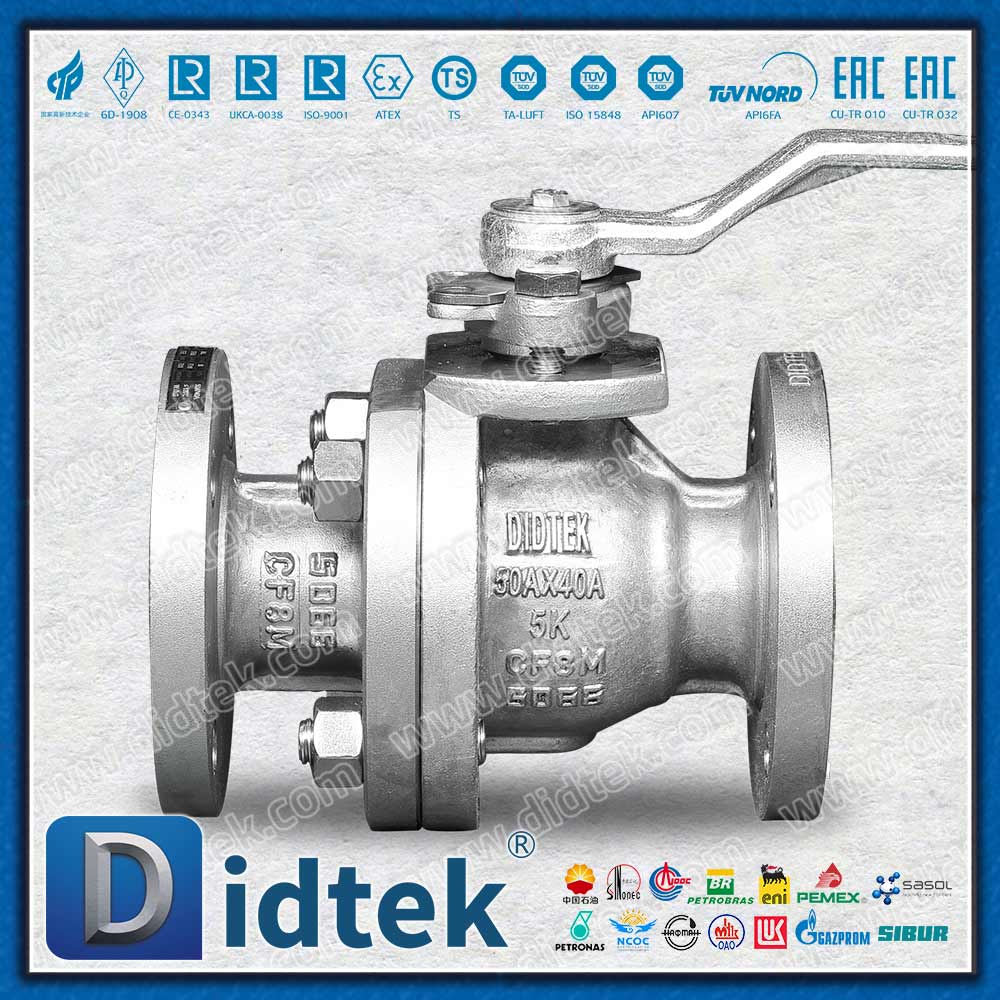

صمام كروي عائم يلتزم بشكل صارم بالمعايير الصناعية اليابانية (JIS)، ويتميز بتصميم مسار تدفق منخفض ومقعد الصمام الناعم متعدد رباعي فلورو إيثيلين (PTFE). مع ضمان الختم الموثوق به، فإنه يحقق أداءً اقتصاديًا ممتازًا ويعد خيارًا مثاليًا للتحكم والإغلاق في أنظمة خطوط الأنابيب ذات الضغط المنخفض ذات الوسائط المسببة للتآكل.
تفاصيل المواصفات الفنية
| فئة المعلمة | مواصفات مفصلة |
| هيكل جسم الصمام | اتصال شفة من قطعتين/ثلاث قطع |
| المادة الرئيسية | CF8 / CF8M/CF3 / CF3M (أو كما هو محدد عند الطلب) |
| معيار الاتصال | شفة JIS B 2220 5K |
| تصنيف الضغط | JIS 5K (يعادل PN10 تقريبًا) |
| تصميم قناة التدفق | انخفاض تتحمل |
| ختم مقعد الصمام | بولي تترافلوروإيثيلين (PTFE/تفلون |
| جسم كروي | الفولاذ المقاوم للصدأ، السطح مطلي بالكروم أو مطلي بالنيكل غير الكهربائي |

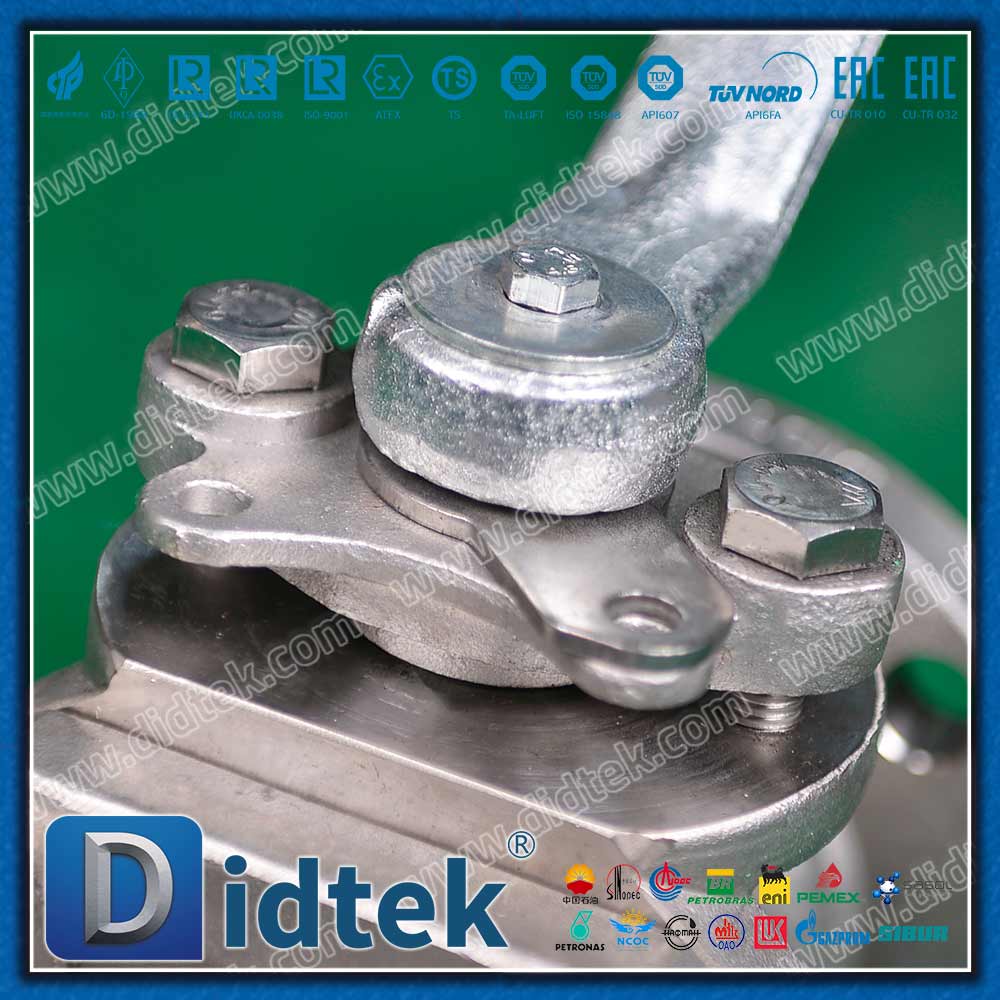

| ساق الصمام | هيكل مضاد للانفجار، مع تصميم مضاد للكهرباء الساكنة |
| حشو | مركب جرافيت/PTFE مرن |
| تصميم مقاوم للحريق | متوافق مع معيار API 607 (يتم تشكيل ختم معدني ثانوي بعد احتراق الختم الناعم) |
| درجة الحرارة المطبقة | -29 درجة مئوية إلى +180 درجة مئوية (اعتمادًا على درجة معينة من PTFE) |
ميزات التصميم الأساسية
1. معيار شفة JIS 5K

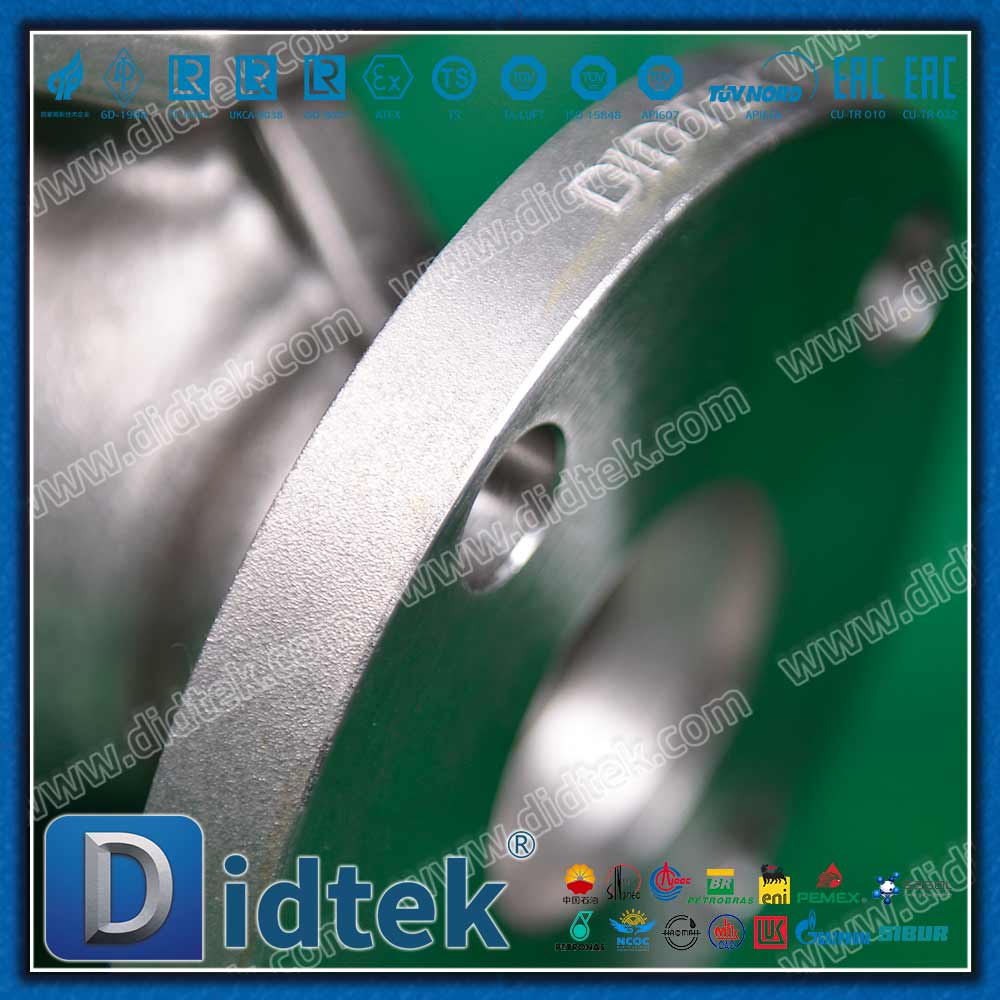

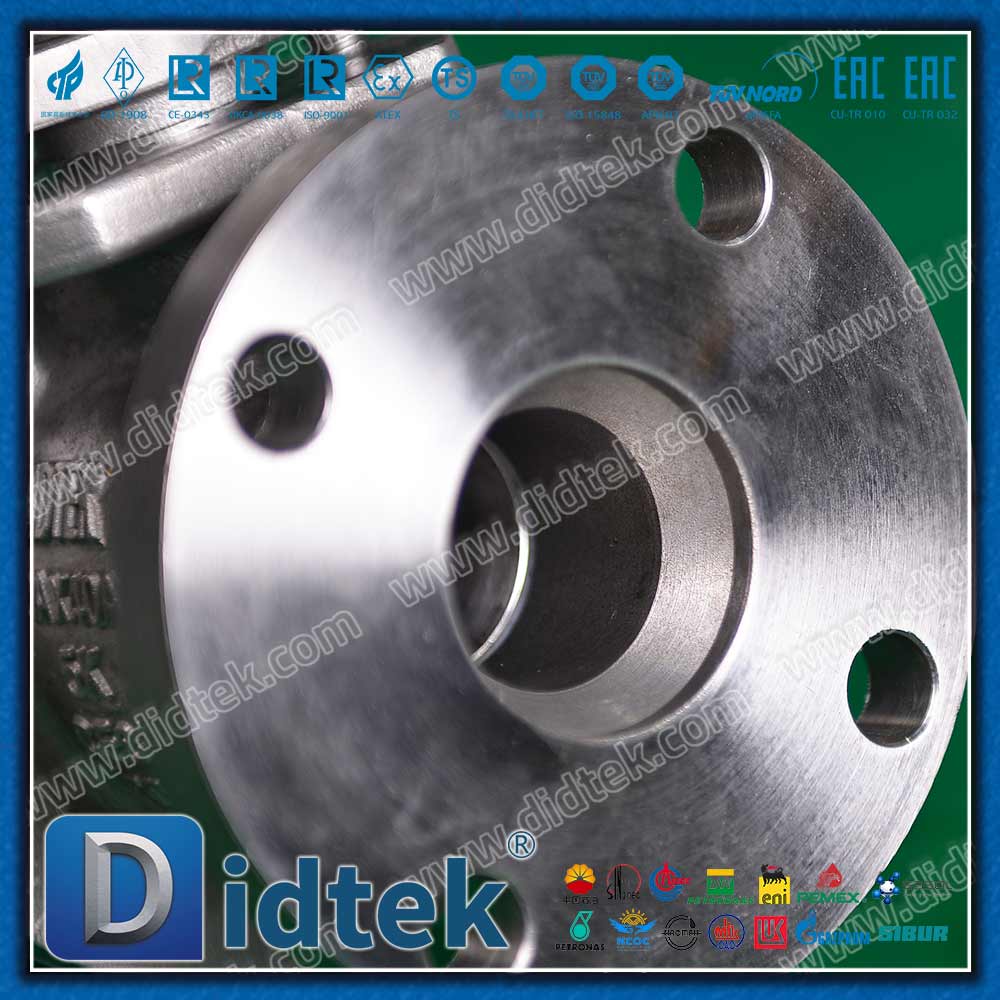

الامتثال للمعايير: تتوافق الأبعاد الرئيسية مثل القطر الخارجي للحافة والمسافة المركزية لفتحات المسامير والسمك تمامًا مع معيار JIS B 2220، مما يضمن اتصالًا مثاليًا بخطوط الأنابيب والمعدات في اليابان وكوريا الجنوبية وجنوب شرق آسيا التي تستخدم معيار JIS.
تصنيف الضغط: معدل الضغط 5K مناسب لأنظمة خطوط الأنابيب ذات الضغط المتوسط والمنخفض، مع حد أعلى لضغط العمل يبلغ حوالي 9.8 بار (1.0 ميجا باسكال) عند درجة الحرارة العادية.
2. تصميم قنوات الجريان المنخفض
اقتصادية وفعالة: قطر القناة الكروية أصغر من القطر الاسمي لخط الأنابيب، مما يجعل هيكل الصمام أكثر إحكاما وأخف وزنا، مما يقلل بشكل كبير من تكاليف التصنيع ويتمتع بقدرة تنافسية عالية للغاية في الأسعار.
التشغيل بعزم دوران منخفض: تعني الكرة الأصغر أن هناك حاجة إلى عزم دوران تشغيل أقل أثناء عملية الفتح والإغلاق، مما يجعل التشغيل اليدوي مريحًا ويقلل أيضًا الطلب على القوة الدافعة للمشغل.
اعتبارات التطبيق: إنها مناسبة لسيناريوهات التطبيق التي تسمح بانخفاض معين في الضغط وتكون حساسة للتكلفة.
3. ختم مقعد صمام PTFE
أداء الختم المتميز: تتميز مادة PTFE بمعامل احتكاك منخفض للغاية ولدونة ممتازة، مما يتيح الختم على مستوى الفقاعات (عادةً ما يصل إلى ANSI B16.104 Class IV أو أعلى)، وتحقيق ما يقرب من الصفر من التسرب.
توافق كيميائي واسع: يتمتع بمقاومة ممتازة للغالبية العظمى من الأحماض القوية والقلويات القوية والمذيبات والمواد الكيميائية المسببة للتآكل، مما يجعله خيارًا مثاليًا للتعامل مع الوسائط المسببة للتآكل.
خاصية التنظيف الذاتي: السطح الأملس غير اللاصق ليس عرضة للالتصاق بالوسائط ولديه قدرة معينة على التنظيف الذاتي.
4. هيكل الكرة العائمة
الختم التلقائي بمساعدة الضغط: تحت تأثير الضغط المتوسط، تخضع الكرة لإزاحة طفيفة ويتم ضغطها بإحكام على مقعد الصمام في نهاية المخرج، مما يشكل ختمًا محكمًا ذاتيًا. كلما زاد ضغط النظام، زاد الضغط النوعي للختم وكان تأثير الختم أكثر موثوقية.
الختم ثنائي الاتجاه: في التصميم، عادةً ما يتيح الحجب والختم ثنائي الاتجاه، دون أي قيود على اتجاه التثبيت.
هيكل بسيط: بالمقارنة مع الصمامات الكروية الثابتة، فهو يتميز بهيكل أبسط وأكثر ملاءمة للصيانة.
الأداء والمزايا
أداء عالي التكلفة: يوفر التصميم ذو القطر المنخفض والإنتاج الموحد مزايا كبيرة من حيث التكلفة.
مقاومة فائقة للتآكل: يمكن لجسم الصمام المصنوع من الفولاذ المقاوم للصدأ مع مقعد صمام PTFE أن يتحمل نطاقًا واسعًا من الوسائط المسببة للتآكل.
التشغيل السهل والختم الموثوق: يضمن الجمع بين عزم الدوران المنخفض والخصائص الممتازة لـ PTFE التشغيل الموثوق للصمام طوال فترة الخدمة الطويلة.
التوافق القياسي وقابلية التبادل: يضمن معيار JIS سهولة التركيب وقابلية تبادل قطع الغيار في أسواق محددة.
تصميم السلامة: يعمل الجهاز المدمج المضاد للكهرباء الساكنة والتصميم المقاوم للحريق على تعزيز السلامة في ظروف العمل القابلة للاشتعال والانفجار.
مجالات التطبيق النموذجية
يستخدم هذا الصمام على نطاق واسع في خطوط الأنابيب المتوسطة والمنخفضة الضغط المسببة للتآكل في الصناعات التالية:
الهندسة الكيميائية والبتروكيماويات: نقل الأحماض والقلويات والمذيبات والمواد الكيميائية المختلفة.
معالجة المياه وحماية البيئة: معالجة مياه الصرف الصحي، تحضير المياه النقية، أنظمة الجرعات الكيميائية.
أشباه الموصلات والإلكترونيات: أنظمة المياه فائقة النقاء وأنظمة توصيل المواد الكيميائية.
صناعة الورق واللب: المحاليل الصيدلانية وعوامل التبييض وخطوط أنابيب اللب.
هندسة السفن والمحيطات: خطوط أنابيب مياه البحر، ومياه الصابورة، وأنظمة مياه الآسن.
الصناعة العامة: مياه التبريد والهواء المضغوط وأنظمة المرافق العامة الأخرى.
دليل الاختيار
يرجى تأكيد المعلمات التالية عند اختيار النموذج
القطر الاسمي: DN15 - DN300 (أو مواصفات البوصة المقابلة).
مادة جسم الصمام: حدد CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) على أساس تآكل الوسط.
وضع التشغيل: مقبض يدوي، علبة تروس، مشغل هوائي أو كهربائي.
تكوينات اختيارية: غطاء صمام ممتد (للعزل أو درجات الحرارة المنخفضة)، جهاز قفل، مفتاح صغير، إلخ.
ملخص
يعد الصمام الكروي العائم بمقعد الصمام JIS 5K PTFE ذو القطر المنخفض منتجًا كلاسيكيًا يحقق توازنًا مثاليًا بين التكلفة والأداء والتوافق القياسي. لقد أصبح خيارًا موثوقًا واقتصاديًا للتحكم في السوائل في العديد من المجالات الصناعية، خاصة في السوق الآسيوية، وذلك بفضل الاعتراف الواسع بمعايير JIS، والفوائد الاقتصادية لتصميم القطر المنخفض، ومقاومة التآكل المتميزة وأداء الختم لأختام PTFE.
| ماركة | ديديك |
| بناء | كرة |
| مادة الصمام | توفر شركة Didtek الفولاذ المصبوب، والفولاذ المقاوم للصدأ، والسبائك الخاصة، وCI، وDI وما إلى ذلك |
| نوع الصمام | شركة ديدتيك تنتج صمام الكرة |
| اختبار الصمام | تم اختبار الكمية بنسبة 100% قبل التسليم |
| ضمان الصمام | 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت |
| هيكل الصمام | صمام الكرة |
| تسليم الصمام | 15 - 30 يوما |
| عينة الصمام | العينة متاحة بواسطة صمام Didtek |
| لون الصمام | طلب العميل |
| تعبئة الصمامات | حالة الخشب الرقائقي لصمام الكرة |
| موك | 1 مجموعة |
| شهادة الصمام | API6D/CE/ISO9001/ISO14001 |
| مكان المنشأ | تشجيانغ، الصين (البر الرئيسي) |
| تفاصيل التسليم: | يتم الشحن خلال 15-30 يومًا بعد الدفع |
| Port | شنغهاي أو نينغبو |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
